Ударопрочный состав

Ударопрочный состав

Иллюстрации

Показать все

Реферат



Изобретение относится к ударостойкому полимерному составу на основе полиамида, который обладает хорошим свойством сохранять размеры при нагревании. Изобретение позволяет повысить прочность материала при низких температурах за счет ударопрочного состава, включающего этиленпропиленовый каучук, модифицированный 0,6-1,6 мас.% малеинового ангидрида, в количестве 5-25 мас.% в качестве полиамида-политетраметиленадипамид (75-95 мас.%). 1 табл.

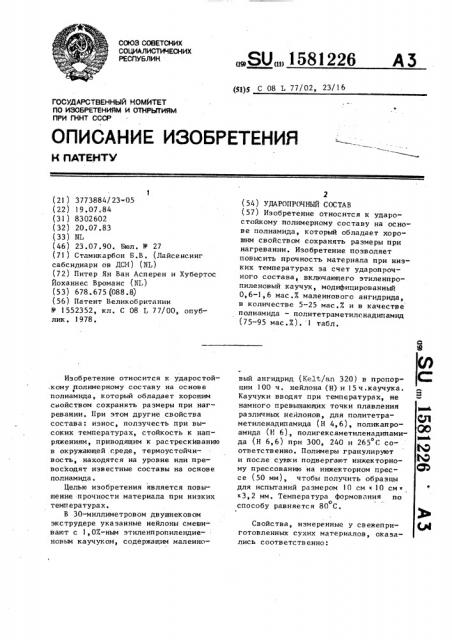

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 С 08 L 77/02, 23/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н flATEHTY

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 3773884/23-05 (22) 19.07.84 (31) 8302602 (32) 20,07.83 (33) ИТ (46) 23.07.90. Бюл. В 27 (71 ) Стамикарбон Б.В, (Лайсенсинг сабсидиари ов PCI1) (NL) (72) Питер Ян Ван Асперен и Хубертос

Йоханнес Вроманс (NL) (53) 678.675 (088.8) (56) Патент Великобритании

Ф 1552352, кл. С 08 Ь 77/00, опублик. 1978.

Изобретение относится к ударостой, кому полимерному сос таву на основ е полиамида, который обладает хорошим свойством сохранять размеры при нагревании. При этом другие свойства состава: износ, ползучесть при высоких температурах, стойкость к напряжениям, приводящим к растрескиванию в окружающей среде, термоустойчивость, находятся на уровне или превосходят известные составы на основе полиамида.

Целью изобретения является повышение прочности материала при низких температурах.

В 30-миллиметровом двушнековом экструдере указанные нейлоны смешивают с 1,ОХ-ным этиленпропилендиеновым каучуком, содержащим малеино„,SU„„1581226 A 5

2 (54) УДАРОПРОЧНЫЙ С0СТАВ (57) Изобретение относится к ударос тойкому полимерному сос таву на ос нове полиамида, который обладает хорошим свойством сохранять размеры при нагревании. Изобретение позволяет повысить прочность материала при низких температурах за счет ударопрочного состава, включающего этиленпропиленовый каучук, модифицированный

0,6-1,6 мас,Х малеинового ангидрида, в количестве 5-25 мас.7. и в качестве полиамида — политетраметилснадипамид (75-95 мас .Х). 1 табл. вый ангидрид (Kelt/an 320) в пропорции 100 ч. нейлона (Н) и 15ч.каучука.

Каучуки вводят при температурах, не намного превышающих точки плавления различных нейлонов, для политетраметиленадипамида (Н 4, 6), поликапроамида (H 6), полигексаметиленадипамида (H 6,6} при 300, 240 и 265 С со" ответственно. Полимеры гранулируют и после сушки подвергают инжекторному прессованию на инжекторном прессе (50 мм), чтобы получить образцы для испытаний размером 10 см к 10 см х3,2 мм. Температура формования по о способу равняется 80 С.

Свойства, измеренные у свежеприготовленных сухих материалов, оказались соответственно:

1 581 226

Н46 Н6 Н66

Прочность по ?гол,- кДж/м, при

+23 С 70 50 50

-20ОС 20 16 16

-40 C l5 10 10

Деформация при нагревании, С 95 75 80

Прочность Izod измерена в соответствии с ISO R 180.

Температура деформации при нагревании измерена в соответствии с ISO R 75 В (1,82 Па).

В табл. представлены составы предлагаемой композиции и их свойства при различных температурах.

Формула и з о б р е т е н и я

Уда роп роч ный c oc TGB включающий 20 полиамид в количестве 75-95 мас.X u арная вязкость по Izod при

Процент малеино

Модифицирован ный кау чук тав вого ан гидрида

23 С -20 С -40 С

24

97

115

12

5

Составитель Л. Платонова

Техред М.Моргентал Корректор С. Шевкун

Редактор Н. Бобкова

Заказ 2026 Тираж 430 Подписное

ВНИИПИ Государ твенного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент". г.ужгород, ул. Гагарина,101

2

4

0,8

1,6

0,4

1,0

0,5 этиленпропиленовый каучук, модифицированный О, 5-1,6 мас.% малеинового ангидрида, в количестве 5-25 мас.Х, отличающийс я тем, что, с целью повышения прочности материала при низких температурах, в качестве полиамида используют политетра" метиленадипамид.

12

22
