Барабанный вакуум-фильтр со сходящей тканью для разделения суспензий с быстрооседающей твердой фазой

Барабанный вакуум-фильтр со сходящей тканью для разделения суспензий с быстрооседающей твердой фазой

Иллюстрации

Показать все

Реферат



Барабанный вакуум-фильтр со сходящей тканью для разделения суспензий с быстрооседающей твердой фазой используется для разделения суспензий в химической, горнодобывающей и пищевой промышленности. Цель изобретения - повышение эффективности фильтрования. Суть изобретения состоит в применении маятникового механизма, имеющего возможность подводить нижнюю ветвь непрерывной фильтровальной ткани (ФТ) с осевшей твердой фазой непосредственно к поверхности барабана во время его остановки вращения. Осевшая твердая фаза под воздействием вакуума переходит на ФТ на поверхности барабана, после чего ФТ возвращается в прежнее положение. 1 ил.

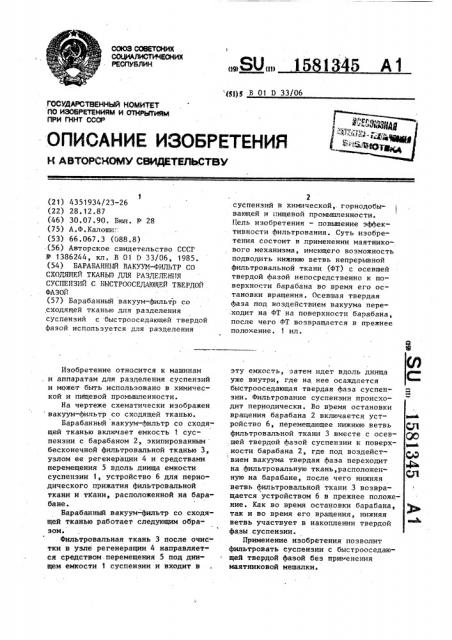

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК щ)5 В 01 D 33/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И А ВТОРСЯОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4351934/23-26 (22) 28.12.87 (46) 30.07.90. Бюл. Р 28 (75) А.Ф.Калоши.- (53) 66.067.3 (088.8) (56) Авторское свидетельство СССР

Р 1386244, кл. В 01 D 33/06, 1985. (54) БАРАБАННИЙ ВАКУУМ-ФИЛЬТР СО

СХОДЯЩЕЙ ТКАНЫМИ ДЛЯ РАЗДЕЛЕНИЯ

СУСПЕНЗИИ С БЫСТРООСЕДАЮЩЕЙ ТВЕРДОЙ

ФАЗОЙ (57) Барабанный вакуум-фильтр со сходящей тканью для разделения суспензий с быстрооседающей твердой фазой используется для разделения

Изобретение относится к машинам . и аппаратам для разделения суспензий и может быть использовано в химической и пищевой промышленности.

На чертеже схематически изображен вакуум-фильтр со сходящей тканью.

Барабанный вакуум-фильтр со сходящей тканью включает емкость 1 суспензии с барабаном 2, экипированным бесконечной фильтровальной тканью 3, узлом ее регенерации 4 и средствами перемещения 5 вдоль днища емкости суспензии 1, устройство 6 для периодического прижатия фильтровальной ткани и ткани, расположенной на барабане.

Барабанный вакуум-фильтр со сходящей тканью работает следующим обра1 зом.

Фильтровальная ткань 3 после очис= тки в узле регенерации 4 направляется средством. перемещения 5 под днищем емкости 1 суспензии и входит в

„„SU„„15 1345 А1

2 суспензий в химической,. горнодобывающей и пищевой промышленности.

Цель изобретения — повышение эффективности фильтрования. Суть изобретения состоит в лрименении маятникового механизма, имеющего возможность подводить нижнюю ветвь непрерывной фильтровальной ткани (ФТ) с осевшей твердой фазой непосредственно к поверхности барабана во время его остановки вращения. Осевшая твердая фаза под воздействием вакуума переходит на ФТ на поверхности барабана, после чего ФТ возвращается в прежнее положение. 1 ил. эту емкость, затем идет вдоль днища уже внутри, где на нее осаждается быстрооседающая твердая Aasa суспен- а зии, Фильтрование суспензии происходит периодически. Во время остановки вращения барабана 2 включается устройство 6, перемещающее нижнюю ветвь (д фильтровальной ткани 3 вместе с осев- (( шей твердой фазой суспензии к поверхности барабана 2, где под воздействием вакуума твердая фаза переходит на фильтровальную ткань, расположенную на барабане, после чего нижняя ветвь фильтровальной ткани 3 возвращается устройством 6 в прежнее положение. Как во время остановки барабана, так и во время его вращения, нижняя ветвь участвует в накоплении твердой фазы суспензии.

Применение изобретения позволит фильтровать суспензии с быстрооседающей твердой фазой без применения маятниковой мешалки..1581345

Формула изобретения

Составитель А.Тазова

ТехРеД М,Ходанич КоРРектоР Т.Малец

Редактор В.Ковтун

Заказ 2047 Тираж 561 Подписное

SIIHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1130359 Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.ужгорол, ул. Гагарина, 101

Барабанный вакуум-.фильтр со сходящей тканью для разделения суспензий

r быстрооседающей твердой фазой, включающий размещенный в емкости с суспензией барабан, экипированный бесконечной фильтровальной тканью, средство ее перемещения вдоль днища емкости и узел регенерации с направляющими роликами и ножами съема осадка, отличающийся тем, что, с целью.повьппения эффективности фильтрования, он снабжен устройством для периодического прижатия фильтровальной ткани с осадком, выходящей . иэ емкости, к ткани, расположенной на барабане.
