Поглотитель сероводорода

Поглотитель сероводорода

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке газовоздушных смесей от примеси сероводорода. Цель изобретения - увеличение динамической сорбционной емкости по сероводороду. Изобретение описывает поглотитель сероводорода, содержащий волокнистый нетканый материал, нанесенный на него порошок катионообменной смолы - сополимер стирола и дивинилбензола с функциональными сульфогруппами в медной форме - и координационно-связанный аммиак при следующем соотношении компонентов, мас.%: катионообменная смола 59-70

аммиак 1-5

волокнистый нетканый материал 25-40. Изобретение позволяет повысить динамическую сорбционную емкость поглотителя с 64 до 108-145 мг/г. 1 з.п. ф-лы, 2 табл.

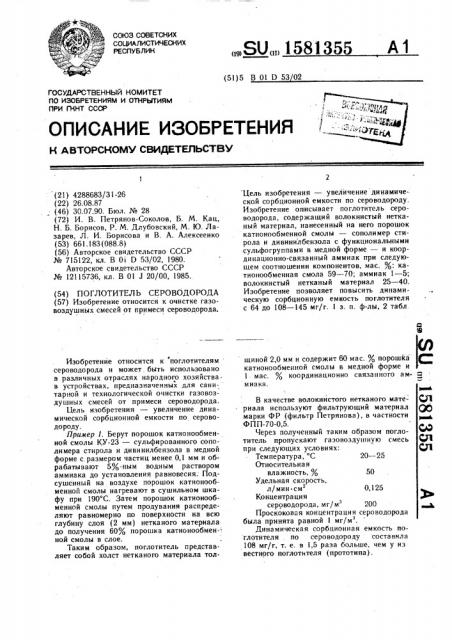

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1581355 (51)5 В 01 D 53 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИД=ТЕЛЬСТВУ (21) 4288683/31-26 (22) 26.08.87 (46) 30.07.90. Бюл. № 28 (72) И. В. Петрянов-Соколов, Б. М. Кац, Н. Б. Борисов, P. М. Длубовский, М. Ю. Лазарев, Л. И. Борисова и В. А. Алексеенко (53) 661.183(088.8) (56) Авторское свидетельство СССР № 715122, кл. В Oi D 53/02, 1980.

Авторское свидетельство СССР № 12115736, кл. В 01 J 20/00, 1985. (54) ПОГЛОТИТЕЛb СЕРОВОДОРОДА (57) Изобретение относится к очистке газовоздушных смесей от примеси сероводорода.

Изобретение относится к поглотителям сероводорода и может быть использовано в различных отраслях народного хозяйства. в устройствах, предназначенных для санитарной и технологической очистки газовоздушных смесей от примеси сероводорода.

Цель изобретения — увеличение динамической сорбционной емкости по сероводороду.

Пример 1. Берут порошок катионообмениой смолы КУ-23 — сульфированного сополимера стирола и дивинилбензола в медной форме с. размером частиц менее 0,1 мм и обрабатывают 5%-ным водным раствором аммиака до установления равновесия: Подсушенный на воздухе порошок катионообменной смолы нагревают в сушильном шкафу при 190 С, Затем порошок катионообменной смолы путем продувания распределяют равномерно по поверхности на всю глубину слоя (2 мм) нетканого материала до получения 60% порошка катионообмен-. ной смолы в слое.

Таким образом, поглотитель представляет собой холст нетканого материала тол Цель изобретения — увеличение динамической сорбционной емкости по сероводороду.

Изобретение описывает поглотитель сероводорода, содержащий волокнистый нетканый материал, нанесенный на него порошок катионообменной смолы — сополимер стирола и дивинилбензола с функциональными сульфогруппами в медной форме — и координационно-связанный аммиак при следующем соотношении компонентов, мас. %: катионообменная смола 59 — 70; аммиак 1 — 5; волокнистый нетканы и материал 25 — 40.

Изобретение позволяет повысить динамическую сорбционную емкость поглотителя с 64 до 108 — 145 мг/г. з. п. ф-лы, 2 табл.

9 шиной 2,0 мм и содержит 60 мас. % порошка С катионообменной смолы в медной форме и

1 мас. % координационно связанного аммиака.

В качестве волокнистого нетканого материала используют фильтрующий материал марки ФР (фильтр Петрянова), в частности

Ф П П-70-0,5.

Через полученный таким образом поглотитель пропускают газовоздушную смесь при следующих условиях:

Температура, С 20 — 25

Относительная влажность, %

Удельная скорость, л/мин см 0,125

Концентрация сероводорода, мг/м 200

Проскоковая концентрация сероводорода была принята равной 1 мг/м .

Динамическая сорбционная емкость поглотителя по серо водороду соста вила

108 мг/г, т. е. в 1,5 раза больше, чем у из вестного поглотителя (прототипа).

1581355

Формула изобретения

Таблица 1

Динамическая сорбционная емкость поСодержание компонентов в поглотителе, мас. %

Аммиак

Волокнистый нетканый материал

Катионообменная глотителя, мг/г смола

Известный поглотитель

Предлагаемый поглотитель

54 1

40 1

34 1

29 1

20 1

108

118

112

105

59

Таблица 2

Динамическая сорбционная емкость поСодержание компонентов в поглотителе, мас. %

Катионообменная Волокнистый не- Аммиак смола тканый материал глотителя, мг/г 40

33

59,5

59

64

62

108

137

0,5

3

Составитель Т. Чилнкнна

Редактор Л. Веселовская Текред А. Кравчук Корректор С. Черни

Заказ 2048, Тираж 5?5 Подписное

ВНИИПИ Государственного комитета но изобретениям и откргятиям лри ГКНТ СССР

l!3035, Москва, Ж вЂ” 35. Раушская иаб., д. 4/5

Производственно-издательский комбинат «Пате п>, г. Ужгород, ул. Гагарина, l01

Посредством изменения количества внеенного в материал ФП порошка катнонообменной смолы, содержащего координационно связанный аммиак, в условиях примера 1 были получены и испытаны образцы поглотителя с предельным и запредельным содержанием порошка катионообменной смолы в медной форме при постоянном содержании координационно связанного аммиака в поглотителе. Полученные результаты сведены в табл. 1, Пример 2. В условиях примера 1, изменяя время прогрева порошка катионообменной смолы, содержащего координационно связанный аммиак, от 300 до 40 мин при 190 С, были получены и испытаны образцы поглотителя, содержащего предельные и запредельные количества координационно связанного аммиака. Полученные результаты .сведены в табл. 2.

Предлагаемый поглотитель может быть использован в пылегазозащитных облегчен ных респираторах, например, типа ШБ-1

«Лепесток» для защиты органов дыхания работающих от сероводорода, присутствующего в атмосфере цехов и помещений птицефабрик и животноводческих комплексов, а также в качестве пластинчатых фильтров для элементов формирования газовых потоков в аналитическом приборостроении, Поглотитель сероводорода, содержащий катионообменную смолу — сополимер сти. рола и дивинилбензола с функциональными сульфогруппами в медной форме и волокнистый нетканый материал, отличающийся тем, что, с целью увеличения динамической сорбционной емкости, он дополнительно содержит координационно связанный аммиак при следующем соотношении компонентов, мас. %:

Катионообменная смола 59 — 70

Указанный аммиак 1 — 5

Волокнистый нетканый материал 25 — 40
