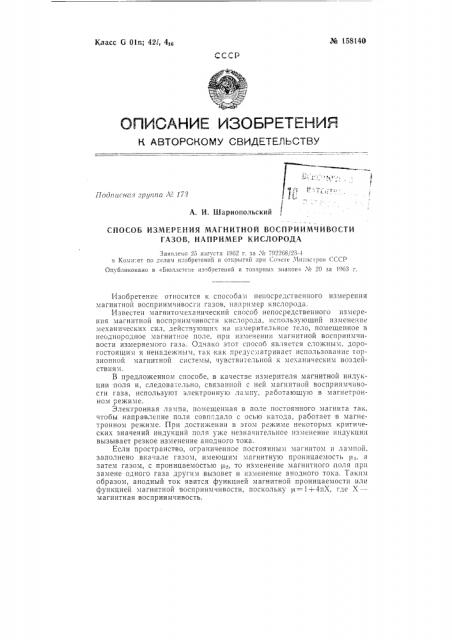

М 158140

Класс G 01п; 42l, 416

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

17одпигная группа Л5 !73

А. И. Шарнопольский

СПОСОБ ИЗМЕРЕНИЯ МАГНИТНОЙ ВОСПРИИМЧИВОСТИ

ГАЗОВ, НАПРИМЕР КИСЛОРОДА

Заив.-еио 25 азгуста 1962 г. "а . е !92266123-1

B Коми-.ет по елам изобретений и открытий ври «о !еге !1ин!1стров ГССР

Опубликовано в «Б1оллетеие изобретений и товарных знаков:> . м 20 за 1963 г.

Изобретение относится к спосооам непосредственного измерения магнитной восприимчивости газов, например кислорода.

Известен магнитомеханический способ непосредственного измерения магнитной восприимчи вости кислорода, использующий изменение механических сил, действующих на измерительное тело, помещенное в неоднородное магнитное поле. при изменении магнитной восприимчивости измеряемого газа. Однако этот способ является сложным! дорогостоящим и ненаде?кны 1, ТНК как предус:!3TpHBBcT использование Торзионной магнитной системы, чувствительной к механическим воздейст виям.

В предложенном способе, в качестве измерителя магнитной индукции поля и, следовательно, связанной с ней магнитной восприимчивости газа, используют электронную лампу, работающую в магнетронном режиме.

Электронная лампа, помещенная .в поле постоянного магнита так, чтобы направление поля совпадало с осью катода, работает в магнетронном ре?киме. При достижении B этом режиме не :.Оторь1х критических значений индукций поля уже незначительное изменение индукции вызывает резкое изменение анодного тока.

Если пространство, ограниченное постоянным магнитом и ла»lloi заполнено вначале газом, имеющим магнитную проницаемость р1, а затем газом, с проницаемостью ра, то изменение магнитного поля прп замене одного газа другим вызовет и изменение анодного тока. Таким образом, анодный ток явится функцией магнитной проницаемости пли функцией магнитной восприимчивости, поскольку г1=1+4пХ, где Х— магнитная восприимчивость. № 158140

Чувствительность предлагаемого способа измерения достаточно велика. Так, например, при использовании постоянного магнита с напряженностью в 100 эрстед и стержневой лампы 1П24Б изменение индукции поля,на 1 гс вызывает сигнал в 5 — 6 в.

Предмет изобретения

Способ измерения магнитной восприимчивости газов, например кислорода, путем измерения изменения магнитной индукции поля при изменении магнитной восприимчивости измеряемого газа, отли 1ающи и ся тем, что, с целью упрощения и повышения надежности измерительной схемы, измерение ведут по изменению анодного тока электронной лампы, работающей в магчетронном режиме.
