Устройство для накатывания профиля на полых заготовках

Устройство для накатывания профиля на полых заготовках

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано для формирования периодических профилей. Цель изобретения - расширение технологических возможностей за счет накатывания периодических профилей на периферии заготовки. Устройство содержит корпус с радиально расположенными деформирующими элементами, взаимодействующими с нажимным элементом. Последний выполнен в виде установленного с возможностью вращения ролика, а корпус - в виде охватывающей средство удержания заготовок обоймы. При контакте нажимного ролика с деформирующими элементами последние перемещаются в радиальных пазах корпуса до контакта с заготовкой. После выхода нажимного ролика из взаимодействия с деформирующими элементами последние возвращаются в исходное положение. 3 ил.

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 5 В 21 Н 7/ f8

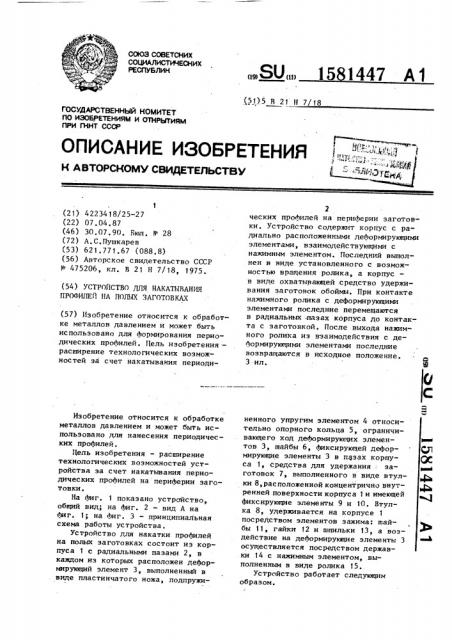

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIY СВИДЕТЕВЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ П1НТ СССР

1 (21) 4223418/25-27 (22) 07.04.87 (46) 30.07.90. Бюл. Р 28 (72) А.С.Пушкарев (53) 621.771.67 (088.8) (56) Авторское свидетельство СССР

N - 475206, кл. В 2 1 Н 7/ 18, 1975. (54) УСТРОЙСТВО ДЛЯ НАКАТЫВАНИЯ

ПРОФИЛЕЙ HA ПОЛЫХ ЗАГОТОВКАХ (57) Изобретение относится к обработке металлов давлением и может быть использовано для формирования периодических профилей. Цель иэобретения— расширение технологических возможностей за счет накатывания периодиИзобретение относится к обработке металлов давлением и может быть использовано для нанесения периодических профилей.

Цель изобретения — расширение технологических возможностей устройства эа счет накатывания периодических профилей на периферии загс" товки, На фиг. 1 показано устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — принципиальная схема работы устройства.

Устройство для накатки профилей на полых заготовках состоит из корпуса 1 с радиальными пазами 2, в каждом из которых расположен деформирующий элемент 3, выполненный в виде пластинчатого ножа, подпружи„„Я0„„15 1447 А1

2 ческих профилей на периферии заготовки. Устройство содержит корпус с радиально расположенными деформирующими элементами, взаимодействующими с нажимным элементом. Последний выполнен в ниде установленного с возможностью вращения ролика, а корпус в виде охватывающей средство удерживания заготовок обоймы. При контакте нажимного ролика с деформирующими элементами последние перемещаются в радиальных -пазах корпуса до контакта с заготовкой. После выхода нажимного ролика иэ взаимодействия с деформирующими элементами последние возвращаются в исходное положение.

3 ил. 9 ненного упругим элементом 4 относительно опорного кольца 5, ограничивающего ход деформирующих элементов 3, шайбы 6, фиксирующей деформирующие элементы 3 в пазах корпуса 1, средства для удержания: заготовок 7, выполненного в виде втулки 8,расположенной концентрично внутренней поверхности корпуса 1 и имеющей фиксирующие элементы 9 и 10. Втулка 8, удерживается на корпусе посредством элементов зажима: шайбы 11, гайки 12 и шпильки 13, а воздействие на деформирукицие элементы 3 осуществляется посредством державки 14 с нажимным элементом, выполненным в виде ролика 15.

Устройство работает следующим образом.

1581447

Заготовка 7 фиксируется на втулке 8 посредством элемента 9 и в свою очередь крепится в посадочном отверстии корпуса 1 с фиксацией от по5 ворота элементом 10, а в осевом направлении удержив а ется пос редс твом шайбы 11, гайки 12 и шпильки 13.

В исходном положении деформирующие элементы 3 поджаты упругими элементами 4 к поверхности опорного кольца

5. Вращение корпуса 1 передается через шпиндель станка (не показан) .

Державка 14 с нажимными роликами 15 устанавливается .в резцедержателе станка (не показан). При контакте нажимного ролика 15 с деформирукпцими элементами 3 последние перемещаются в радиальных пазах 2 корпуса 1 до контакта с заготовкоч 7.

Рабочий ход деформирующих элементов 3 ограничивается поверхностью опорного кольца 5, которая является ограничителем хода нажимного ролика 15, После выхода из контакта нажимно- 25

ro ролика 15 и деформирующим элементом 3 последний возвращается в исходное положение посредством упругого элемента 4. Использование устройства для накатывания периодических профилей позволяет повысить качество .накатываемых поверхностей, точность их взаимного расположения, а также повыс ить с той кос ть деформирующих элементов за счет исключения воздействия на них изгибающих усилий со стороны заготовки.

Формула изобретения

Устройство для накатывания профилей на полых заготовках, содержащее корпус, в котором расположены деформирующие элементы, установленные с воэможностью радиального перемещения и взаимодействующие поочередно е нажимным элементом, а также средство для удержания заготовок, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей устройства за счет нанесения периодических профилей на периферии заготовки, корпус выполнен в виде охватывающей средство удержания заготовок обоймы с пазами, в которых размещены подпружиненные деформирующие элементы с ограничителями хода, нажимной элемент выполнен в виде ролика, установленного с воэможностью вращения, а средство. удержания заготовок выполнено в виде жестко закрепленной втулки, расположенной концентрично внутренней поверхности корпуса и имеющей бурт для удержания заготовок.

1581447

ВидА
