Инструмент для резки заготовок клиновых ремней

Инструмент для резки заготовок клиновых ремней

Иллюстрации

Показать все

Реферат



Изобретение относится к резке неметаллических материалов, в частности заготовок клиновых ремней. Цель изобретения - улучшение условий обслуживания и повышение точности и качества резки. Инструмент для резки заготовок клиновых ремней содержит ножедержатель 1, в котором установлены скашивающее лезвие 3 и отрезной нож 4. На барабан расчетного диаметра надевается эластичная рубашка, на которую последовательно наматываются рабочие слои, образующие конструкцию ремня. Ножедержатель совершает возвратно-поступательное перемещение в направлении оси барабана. При этом скашивающее лезвие 3 формирует профиль заготовки ремня, а отрезной нож 4 отделяет одну заготовку от другой. 1 з.п. ф-лы, 6 ил.

. СОЮЗ СОВЕТСНИХ

NU

РЕСПУ БЛИН (51)5 В 23 D 35/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Я АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Мии4

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4337886/23-27 .(22) 02. 12.87 (46) 30. 07. 90. Бюл. Р 28 (71). Уфимский завод резиновых технических изделий им. М.В,.Фрунзе (72) А.И.Войнов, Г.П.Саргаев и Н.С.Юров (53) 621.967 (088.8) (56) Патент Cl8A Ж 3545321, кл. В 23 В 1/00,, 1970. (54) ИНСТРУМЕНТ ДЛЯ РЕЗКИ ЗАГОТОВОК

КЛИНОВЫХ РЕМНЕЙ (57) Изобретение относится к резке неметаллических материалов, в частности заготовок клиновых ремней. з0 у.у ц

Цель изобретения — улучшение условий обслуживания и повышение точнос-. ти и качества резки. Инструмент для резки заготовок клиновых ремней содержит ножедержатель 1, в котором установлены скашивающее лезвие 3 и отрезной нож 4. На барабан расчетного диаметра надевается эластичная рубашка, на которую последовательно

/ наматываются рабочие слои, образующие конструкцию ремня. Ножедержатель совершает возвратно-поступательное перемещение н направлении оси барабана. При этом скашивающее лезвие 3 формирует профиль заготовки ремня, а отрезной нож 4 отделяет одну заготовку от другоч. 1 з.п. ф-лы, 6 ил, 1581487 которую последовательно наматываются рабочие слои, образующие конструкцию ремня, Ножедержатель 1 зажимается на каретке болтом крепления, Ножедержатель совершает возвратнопоступательное движение в направлении оси барабана. При этом скашивающее лезвие 3 формирует профиль заготовки ремня, а отрезной нож 4 отделяет одну скошенную заготовку от другой. Затем каретка перемещается на новую позицию и цикл повторяется.

1. Инструмент для резки заготовок клиновых ремней, содержащий ножецержатель с рабочей головкой, скашивающее лезвие и отрезной нож, о тл и ч а ю шийся тем, что, с целью улучшения условий обслуживания и повышения точности и качества резки, он снабжен подвижным хомутиком и зажимом, при этом скашивающее лезвие выполнено в виде тонкостенного ромбовидного профиля с незамкнутой хвостовой частью, боковые поверхности рабочей. головки ножедержателя выполнены со скосом и с упорными заплечиками, в средней части рабочей головки выполнен сквозной паз для размещения прорезного ножа, хомутик установлен на головке ножедержателя с возможностью взаимодействия с боковыми поверхностями хвостовой части скашивающего лезвия, а зажим размещен между указанными заплечиками и торцом хомутика.

2. Инструмент по п, 1, отличающийся тем, что скашиваю щее лезвие расположено под отрезным ножом, I

Инструмент для резки заготовок клиновых ремней работает следующим образом.

На барабан расчетного диаметра надевается эластичная рубашка, на

Изобретение относится к резке неметаллических материалов, в частности заготовок клиновых ремней, Целью изобретения является улучшение условий обслуживания и повыше5 ние точности и качества резки инструментом для резки заготовок клиновых ремней.

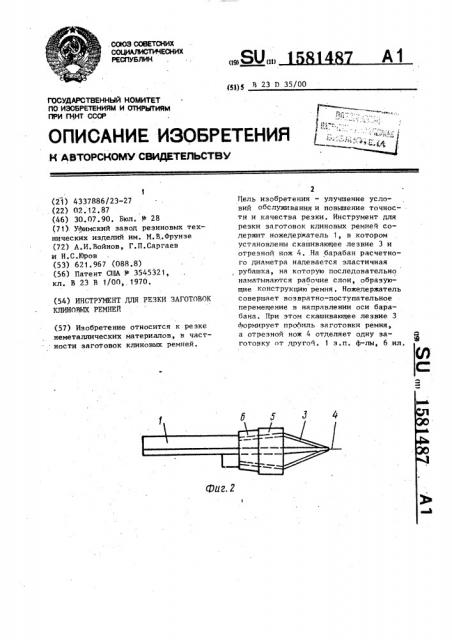

На фиг. 1 изображен инструмент для 10 резки заготовок клиновых ремней, об-. щий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — головка ножедержателя; на фиг. 4 — скашивающее лезвие; на фиг. 5 — хомутик для крепления 15 Ф о Р м У л а и з о б Р е т е н и Я скашивающего лезвия; на фиг. б— схема работы инструмента для резки заготовок клиновых ремней.

Инструмент для резки заготовок клиновых ремней содержит ножедержатель 1 с рабочей головкой 2, скашивающее лезвие 3, отрезной нож 4, хомутик 5 и зажим б. Скашивающее лезвие

3 выполнено в виде тонкостенного ром. бовидного профиля с незамкнутой хвос- .25 товой частью, боковые поверхности рабочей головки 2 ножедержателя i выполнены со скосами и с упорными эаплечиками, в ее средней части выполнен сквозной паз для размещения

30 отрезного ножа 4.

Хомутик 5 установлен на рабочей головке 2 с .возможностью взаимодей ствия с боковыми поверхностями хвостовой части скашивающего лезвия 3, а зажим б размещен между укаэанными заплечиками и торцом хомутика 5.

1581487
