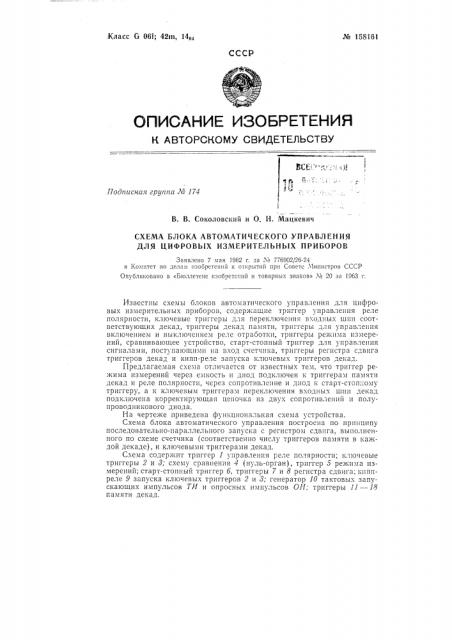

Класс б 061; 42m, 14а.! № 153161

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ВС1.(: .111

Г1оописная гру1та № 174

1 !

В. В. Соколовский и О. Н. Мацкевич

СХЕМА БЛОКА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ДЛЯ ЦИФРОВЫХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Заявлено 7 мая 1962 г. за ¹ 776902/26-24 в Комитет по делам изобретений и открытий при Совете МИ1шстров СССР

Опубликовано в «Б1оллетеие изобретевий и товарных знаков» ¹ 20 за 1963 г, Известны схемы блоков автоматического управления для цифровых измерительных приборов, содержащие триггер управления реле полярности, ключевые триггеры для переключения входных ш»н соответствующих декад, триггеры декад памяти, триггеры для упраь. ения включением и выключением реле отработки, триггеры режима измерений, сравнивающее устройство, старт-стопньш триггер для управления сигналами, поступающими на вход счетчика, триггеры регистра сдвига триггеров декад и кипп-реле запуска ключевых триггеров декад.

Предлагаемая схема отличается от известных тем, что триггер режима измерений через емкость II диод подключен к триггерал! памяти декад и реле полярности, через сопротивление и диод к старт-стопному триггеру, а к ключевым триггерам переключения входных шин декад подкл!Очена коррсктирую1цая цепочка из двух сопpотпвлений и полупроводникового диода, На чертеже приведена функциональная схема устройства.

Схема блока автоматического управления построена по принципу последовательно-параллельного запуска с регистром сдьига, выполненного по схеме счетчика (соответственно числу триггеров памяти в каждой декаде), и ключевыми триггерами декад.

Схема содержит триггер 1 управления реле полярности; ключевые триггеры 2 и 8; схему сравнения 1 (нуль-орган), триггер 5 режима измерений; старт-стопный триггер б, триггеры 7 и 8 регистра сдвига; кпппреле 9 запуска ключевых триггеров 2 и 8; генератор 10 тактовых запускающих импульсов То и опросных импульсов 011; триггеры 11 — 18 памяти декад. кончится лишь тогда, когда возвращаемый в исходное положение триггер 3 своим положительным импульсом возвратит триггеры 5 и б в начальное состояние.

Корректирующая цепочка RDR представляет собой простую схему запрета, гарантирующую сохранность заданной программы, т. е. такого состояния схемы во время работы, при котором остается открытым только вход на одну из декад прибора. Эта цепочка как бы стирает лишнюю единицу, случайно попавшую в регистр переключения входных шин декад, состоящий из триггеров 2 и 8.

Таким образом, применение в описываемой схеме триггера режима измерений через емкости и диод, подключенного к триггерам памяти декад и реле полярности, сопротивление и диод к старт-степному

p строиству создает Воз мо?кпость coB1?естить B пем функцl?и т?риггер пои ячейки, pe Ie Времени, устройства сброса и б,?окировкп ламп инд??кац??и, ITo упрощает схему, а включение B схему корректпру?о.цей цепочки из двух сопротивления и диода повышает ее надежность.

Предмет изобретения

Схема блока автоматического управления цифровых измерительных приборов, содержащая триггер управления реле полярности, ключевые триггеры для переключения входных шин соответствующих декад, триггеры памяти, триггеры для управления включением реле отработки, триггеры режима измерений, сравнивающее устройство, стартстопный триггер для управления сигналами, поступающими на вход счетчика, триггеры счетчикового регистра сдвига триггеров декад, отл и ч а ю щ а я с я тем, что, с целью упрощения п повышения стабильности работы схемы, триггер режима измерений через емкость и диод подключен к триггерам памяти декад и реле полярности, через сопротивление и диод к старт-стопному триггеру, а к ключевым триггерам переключения входных шин декад, подключена корректирующая цепочка из двух сопротивлений и полупроводгп?кового диода.
