Шиферный гвоздь

Шиферный гвоздь

Иллюстрации

Показать все

Реферат



Изобретение относится к строительным крепежным средствам, преимущественно для крепления асбестоцементных волнистых плит. Цель изобретения - улучшение эксплуатационных возможностей при уменьшении металлоемкости. Шиферный гвоздь содержит стержень 4 с головкой и дополнительную головку 1 из листового материала. Последняя содержит верхнюю 2 и нижнюю 3 части. Часть 2 имеет большую длину и обжата по головке стержня, размещенного в отверстии части 3. Обе части имеют форму равносторонней трапеции. Линия сгиба параллельна основаниям трапеции. 3 з.п. ф-лы, 7 ил.

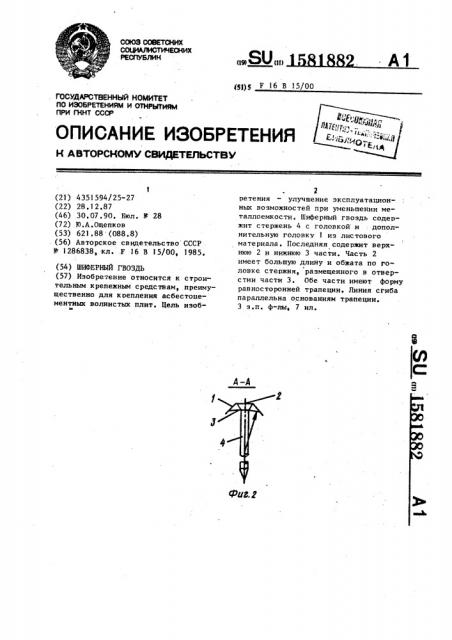

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) Al

И1)5 Р 16 В 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П(НТ СССР (21) 4351594/25-27 (22) 28.1 2.87 (46) 30.07.90. Бюл. У 28 (72) N.A.Îùåïêoâ (53) 621.88 (088.8) .(56) Авторское свидетельство СССР

В 1286838, кл..F 16 В 15/00, 1985. (54) ШИФЕРНЫЙ ГВОЗДЬ (57) Изобретение относится к строительным крепежным средствам, преимущественно для крепления асбестоцементных волнистых плит. Цель изобью

2 ретения — улучшение эксплуатационнык возможностей при уменьшении металлоемкости. Шиферный гвоздь содержит стержень 4 с головкой и дополнительную Головку 1 из лис тового материала. Последняя содержит верхнюю 2 и нижнюю 3 части. Часть 2 имеет большую длину и обжата по головке стержня, размещенного в отверстии части 3. Обе части имеют форму равносторонней трапеции. Линия сгиба параллельна основаниям трапеции.

3 эепа ф-JIhl 7 иле

1581882

Изобретение относится к строительству, к крепежным средствам, преимущественно для крепления волнистых асбестоцементных листов.

Цель изобретения — улучшение эксплуатационных возможностей при уменьшении металлоемкости, На фиг.1 изображен гвоздь шиферный, вид сверху, со стороны дополнительной головки: на фиг,2 — сечение

А-А на Фиг.l; на Фиг.3 — сечение

Б-Б па фиг.1; на фиг,4 — сечение В-В на фиг.1; на Фиг.5 — вид на верхнюю часть дополнительной головки и стержень; па Фиг.б — вид на нижнюю часть дополнительной головки и стержень; на фиг,7 — часть заготовки с раскроем полосового (листового) металла. ! Гвоздь шиферный содержит дополнительную головку 1 из листового материала, выполненную в виде единой согнутой на 180 детали, верхняя часть

2 и нижняя часть 3 дополнительной головки имеют форму равносторонней трапеции, а линия сгиба параллельна основаниям трапеции..

Нижняя часть 3 дополнительной головки выполнена с отверстием, в котором размещен стержень 4, и имеет длину, меньшу|а длины верхней части 2, которая обжата на свободном торце головки стержня, выполненной конической с большим основанием на свободном торце, Выполнение верхней части дополнительной головки с большими, чем нижняя часть, размерами и с покатыми краями ббеспечивает надежное закры, тие нижней части и голонки стержня. от атмосферных осадков. Кроме того, выполнение нижней и верхней частей по радиусу, центр которого находится на оси стержня, с образующей цилиндра, перпендикулярной линии сгиба„ обеспечивает плотное прилегание нижней части головки к шиферу и защемление веохней и нижней частей между

1, собой, что создает плотно закрытую и упругую дополнительную головку„ . хорошо противостоящую ударным нагрузкам.

По сравнению с известным гвоздем, нижняя иверхняя частидополнительной головки которого выполнены в виде прямо5 угольников, гвоздь шиферный, содержащий дополнительную головку в виде трапеции при равных площадях верхних частей головки, имеет меньшую металлоемкость за счет выполнения нижней части с меньшими размерами.

Формула .изобре тения

1. Шиферный гвоздь, содержащий круглый проволочный стержень с головкой и дополнительную головку из листового материала, выполненную в виде единой согнутой на 180 детали, нижняя часть дополнительнсФ головки выполнена с отверстием, в котором размещен стержень, и имеет длину, меньшую длины верхней части, которая обжата на свободном торце головки стержня, отличающийся тем, что, с целью улучшения эксплуатационных возможностей при уменьшении металлоемкости, преимущественно для крепления волнистых асбестоцементных листов, верхняя и нижняя части дополнительной головки имеют форму равносторонней трапеции с общим основанием по линии сгиба, 2 ° Гвоздь по п.1, о т л и ч а ю— шийся тем, что головка стержня выполнена конической с большим основанием на свободном торце.

3. Гвоздь по пп,1 и 2 о т л ич а ю шийся тем, что основание трапеции верхней части дополнительной головки, параллельное линии сгиба, имеет длину, большую длины основания нижней части головки, 4. Гвоздь по пп ° 1-3, о т л и—

g5 ч а ю. шийся тем, что нижняя часть дополнительной головки и выступающие эа контур нижней части края верхней части дополнительной головки выполнены по радиусу, центр которого находится на оси стержня, с образующей цилиндра, перпендикулярной линии сгиб

11581882

В-B

1 a

+5 фи8 7

Фиг. 6

Фиг. Ю

Составитель С.Никулина

Редактор М.Товтии Техред П..Сердюкова Корректор СЛекмар

Заказ 2074 Тираж 544 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рауюская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.ужгород, ул. Гагарина, 101
