СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ
И 3 О Б Р ET Е Н И.Я
K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 158190
Класс 491, 9 ф- "
». яj
/»="
MllK В 23р
Заявлено 30. V t. I 902 (№ 785070/25-8) ГОСУДАРСТВЕННЫИ
КОМИТЕТ ПО ЛЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
СССР
УДК
Опубликовано 18.Х.1963. Бюллетень № 20
Подписная группа Лб 214." . :."СОЮЗН.: . !. »ТЕКТРС»
Ф. В. Рык, В. П. Пустынцев и В. П. Ломова
СПОССБ ТЕРМОФИКСАЦИИ КОЛЕЦ
Предмет изобретения
Известны способы термофиксации колец.
Предлагаемый способ отличается тем, что кольца помещают HB оправке в разжатом состоянии, в результате чего они контактируют с оправкой всей внутренней поверхностью.
Такое отличие описываемого способа позволяет предотвратить деформацию колец после термофиксации.

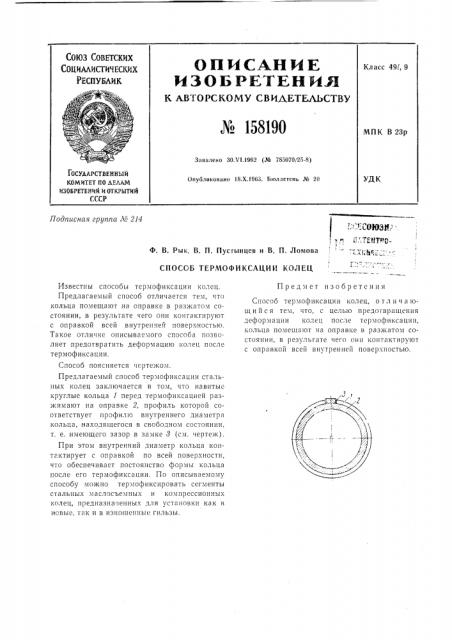

Способ поясняется чертежом.
Предлагаемый способ термофиксации стальных колец заключается в том, что навитые круглые кольца 1 перед термофиксацией разжимают на оправке 2, профиль которой соответствует профилю внутреннего диаметра кольца, находящегося в свободном состоянии, т. е. имеющего зазор в замке 8 (см. чертеж).
При этом внутренний диаметр кольца контактирует с оправкой по всей поверхности, что обеспечивает постоянство формы кольца после его термофиксации. По описываемому способу можно термофиксировать сегменты стальных маслосъемных и компрессионных колец, предназначенных для установки как в новые, так и в изношенные гильзы.
Способ термофиксации колец, о тл и ч а юшийся тем, что, с целью предотвращения деформации колец после термофиксацнн, кольца помешают на оправке в разжатом состоянии, в резульгате гего они контактируют с оправкой всей внутренней поверхностью.
