Реферат



Изобретение относится к области арматуростроения. Цель изобретения - повышение эксплуатационных характеристик клапана путем обеспечения оптимальной формы проходного отверстия при минимальном ходе запорного органа. Дополнительный плунжер 8 установлен с возможностью осевого перемещения в резьбовом отверстии 7 корпуса 1 и совместно с неуравновешенным подпружиненным плунжером 3 перекрывает частично или полностью проходной канал 2. Принудительным перемещением плунжера 8 обеспечивается регулировка положения и размеров проходного отверстия, при которых достигается минимальный ход неуравновешенного плунжера 3 при изменении входного давления рабочей среды. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 К 17/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4047381/23-29 (22) 05,03.86 (46) 30.07.90. Бюл. KL 28 (75) П.В, Бельковец (53) 621.646(088.8) (56) Авторское свидетельство СССР

Q 217820, кл. F 16 К 17/04, 1966. (54) КЛАПАН (57) Изобретение относится к арматуростроению. Цель изобретения — повышение эксплуатационных характеристик клапана путем обеспечения оптимальной формы проходного отверстия при минимальном хо,5U 1581952 А1 де запорного органа. Дополнительный плунжер 8 установлен с воэможностью осевого перемещения в реэьбовом отверстии 7 корпуса 1 и совместно с неуравновешенным подпружиненным плунжером 3 перекрывает частично или полностью проходной канал

2. Принудительным перемещением плунжера 8 обеспечивается регулировка положения и размеров проходного отверстия, при которых достигается минимальный ход неуравновешенного плунжера 3 при изменении входного давления рабочей среды. 1 з.п. ф-лы, 1 ил.

1581952

Составитель Г . Иванов . Редактор M. Петрова Техред M.Ìoðãåíòàë Корректор Л.Потай

Заказ 2077 Тираж 567 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат."Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к арматуростроению и может быть использовано для перекрытия потоков рабочей среды в трубопроводах.

Цель изобретения — повышение эксплу- 5 атационных характеристик клапана.

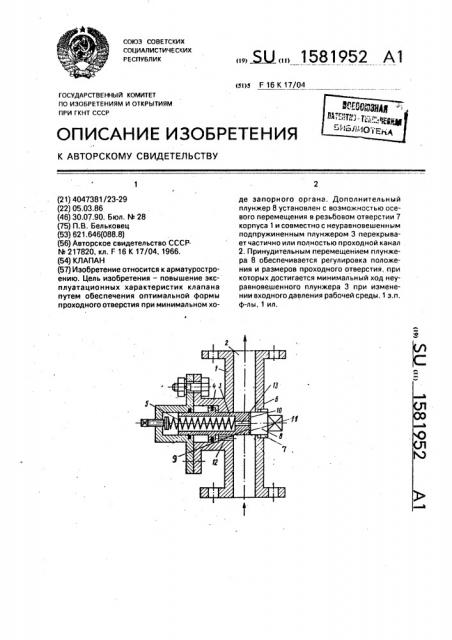

На чертеже изображен клапан, общий вид, разрез.

Клапан содержит корпус 1 с проходным 10 каналом 2 и запорный орган в виде неуравновешенного плунжера 3, установленного перпендикулярно проходному каналу 2 в цилиндре 4. Плунжер 3 поджат в направле нии перекрываемого им проходного канала 15 2 пружиной 5. В днище 6 корпуса 1 соосно плунжеру 3 выполнено сквозное резьбовое отверстие 7, в котором установлен с воэможностью принудительного осевого перемещения дополнительный плунжер 8.

Торцовые поверхности 9 и 10 плунжеров 3 20 и 8 выполнены сопрягаемыми. На поверхности плунжера 10 установлен уплотнитель ный элемент 11 из упругого материала для . гашения удара между плунжерами и повы; шения герметичности клапана. Проходной 25

, канал 2 со стороны входа сообщен отверстием 12 с цилиндром 4. В плунжере 3 вы, полнено демпфирующее отверстие 13.

Клапан работает следующим образом.

При повышении расчетного давления в системе рабочая среда через отверстие 12, попадая в цилиндр 4, перемещает плунжер

3 вверх, увеличивая проходное сечение клапана. При снижении входного давления пружина 5 перемещает плунжер 3 в закрытое положение.

Наличие дополнительного регулируемого плунжера 8 позволяет регулировать форму и размеры проходного сечения канала 2 с получением наименьшего хода подвижного плунжера.

Формула изобретения

1, Клапан, содержащий корпус и запорный орган в виде неуравновешенного подпружиненного плунжера, перекрывающего проходной канал и установленного перпендикулярно ему, о тл и ч а ю шийся тем, что, с целью повышения эксплуатационных характеристик, в днище корпуса соосно плунжеру выполнено сквозное резьбовое отверстие, в котором установлен с возможностью принудительного перемещения дополнительный плунжер, причем взаимодействующие торцовые поверхности плунжеров выполнены сопрягаемыми.

2. Клапан по и. 1, отличающийся тем, что по меньшей мере замыкающий торец одного из плунжеров покрыт упругим материалом.
