Изобретение относится к области вентиляции и служит для удаления газообразных вредностей, образующихся при проведении технологических процессов в ваннах. Отсос выполнен в виде воздуховода 9 прямоугольного сечения, нижняя стенка 6 которого установлена на бортах 10 и 11 смежных ванн 1 и 2. Воздухозаборные щели 7 и 8 расположены на боковых стенках 3 и 4 или на нижней стенке 6. 3 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51) 5 F 24 F 5/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCHOMV СВИДЕТЕЛЬСТВУ
A-A
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР

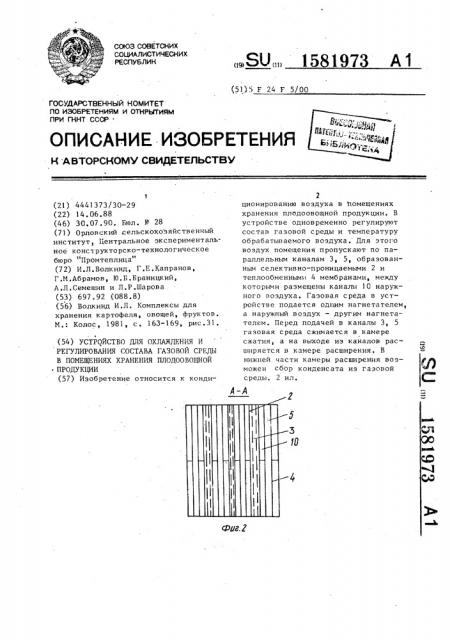

1 (21) 444) 373/30 — 29 (22) ) 4. 06. 88 (46) 30.07.90, Вюл, В 28 (71) Орловский сельскохозяйственный институт, Центральное экспериментальное консч рукторско-технологическое бюро "Промтеплица" (72) И.Л. Волкинд, Г, Е, Капранов, Г.М.Абрамов, Ю, Б. Враницкий, А.Л. Семешин и tl. P . Øàðîâ à (53) 697.92 (088.8) (56) Волкинд И.JI. Комплексы для хранения картофеля, овощей, фруктов.
M. Колос, 1981, с. 163-169, рис 31, (54) УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ
РЕГУЛИРОВАНИЯ СОСТАВА ГАЗОВОЙ СРЕДЫ
В ПОМЕЩЕНИЯХ ХРАНЕНИЯ ПЛОДООВОЩНОЙ
° ПРОДУКЦИИ (57) Изобретение относится к кондиÄÄSUÄÄ 1581973 A 1
2 ционированию воздуха в помещениях хранения плодоовощной продукции. В устройстве одновременно регулируют состав газовой среды и температуру обрабатываемого воздуха. Для этого воздух помещения пропускают по параллельным каналам 3, 5, образованным селективно-проницаемыми 2 и теплообменными 4 мембранами, между которыми размещены каналы 10 наруж— ного воздуха. Газовая среда в устройстве подается одним нагнетателем, а наружный воздух — другим нагнета-телем. Перед подачей в каналы 3, 5 газовая среда сжимается в камере сжатия> а на выходе из каналов расширяется в камере расширения, В нижней части камеры расширения возможен сбор конденсата из газовой среды. 2 ил.
1581973 менно в газовую среду поступает кислород и азот из наружного воздуха.
В канале 5 происходит охлаждение
5 газовой среды за счет теплообмена между газовой средой и более холодным наружным воздухом через теплообменные мембраны 4.
Движение наружного воздуха по каналам 10 наружного воздуха обеспечивается нагнетателем 6 наружного воздуха. Регулирование подачи наружного воздуха осуществляется поворотными заслонками 11.
После прохождения через каналы 3 и 5 газовая среда поступает в камеру
8 расширения, проходя через дросселирующее устройство 9.
В нижней части камеры 8 расшире20 ния возможен. сбор конденсата, выпадающего иэ газовой среды при ее охлаждении. Иэ камеры 8 расширения обработанная газовая среда подается в помещение, 25
Изобретение относится к кондицйонированию воздуха в помещениях хранения плодоовощной продукции.
Цель изобретения — повышение интенсивности процессов тепло- и массообмена и снижение капитальных затратт.
На фиг.1 представлена схема уст.рОйс тва для охлаждения и per улиров ан я состава газовой среды в помещен ях хранения плодоовощной продукции; н фиг,2 — разрез А-А на фиг.1.
Устройство для охлаждения и регулирования состава газовой среды в пдмещениях хранения плодоовощнои и одукции содержит нагнетатель г эовой среды для ее циркуляции по замкнутому контуру селективно-проницаемые мембраны 2, образующие ка алы 3 с газовой средой, контактиру1ощие с наружным воздухом.
Устройство дополнительно содер1 ж 1Т теплообменные мембраны 4, образ тощие каналы 5 с газовой средой, контактирующие с наружным воздухом, н гнетатель б наружного воздуха, камфру 7 сжатия и камеру 8 расширения с дросселирующим устройством 9.
Каналы 3 и 5 газовой среды, образ ванные селективно-проницаемыми 2 и теплообменными 4 мембранами, расп< ложены параллельно, между ними размещены каналы 10 наружного возду.х4, причем камера 7 сжатия входом сообщена с помещением, выходом — с к 1налами 3 и 5 газовой среды и на входе содержит нагнетатель 1, а кам 1ра 8 расширения сообщена с каналамн 3 и 5 газовой среды и помещением.
На входе и выходе наружного воздуха в устройство имеются поворотные заслонки 11.
Устройство дпя охлаждения и регулирования состава газовой среды в помещениях хранения плодоовощной продукции работает следующим образом.
Газовая среда нагнетателем 1 из помещения подается в камеру сжатия, а затем в каналы 3 и 5 газовой среды, В канале 3 через селективно-проницаемые мембраны за счет диффузии происходит массобмен между газовой с1>едой и наружным воздухом. При этом иэ газовой среды происходит удаление избытка углекислого газа и одновре-!
Формула изобретения
Устройство для охлаждения и регулирования состава газовой среды в помещениях хранения плодоовощной про30, дукции, содержащее селективно-проницаемые мембраны, образующие каналы с газовой средой, контактирующие с наружным воздухом, нагнетатель газовой среды для ее циркуляции по замкнутому контуру, о т л и ч а ю щ е еся тем, что, с целью повышения интенсивности процессов тепло- и массообмена и снижения капитальных затрат, устройство дополнительно содер40 жит теплообменные мембраны, образующие каналы с газовой средой, контактирующие с наружным воздухом, нагнетатель наружного воздуха, камеру сжатия и камеру расширения с дроссе45 лирующим устройством> при этОм ка— налы газовой среды, образованные селективно-проницаемыми и теплообменными мембранами, расположены параллельно, между ними размещены каналы наружного воздуха, причем камера сжатия входом сообщена с помещением, выходом — с каналами газовой среды и на входе содержит нагнетатель, а камера расширения сообщена с каналами газовой среды и помещением.
1581973 /3 п0 1 @ ний
UP
Фиг. 1
