Изобретение относится к машиностроению, а именно к методам и средствам контроля зубчатых передач. Цель изобретения - повышение надежности и долговечности зубчатых передач путем обеспечения возможности компенсации погрешности изготовления, монтажа, упругих и тепловых деформации. Это достигается тем, что регулировку эксцентриковых втулок производят в динамике на рабочих нагрузках и скоростях, а в качестве управляющего регулировкой сигнала используют сигнал с вибродатчика. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5цй G 01 8 5/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

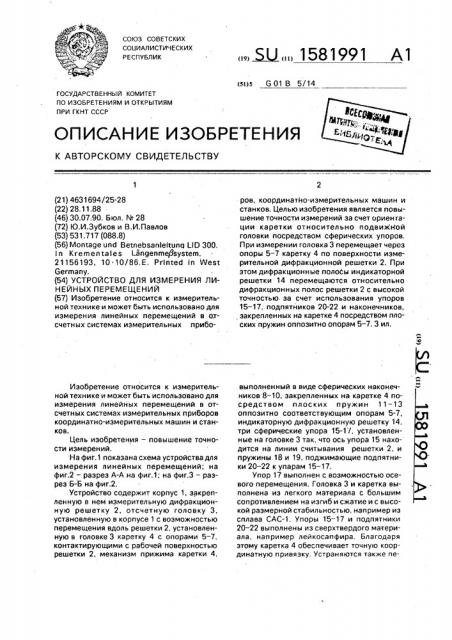

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4631694/25-28 (22) 28.11,88 (46) 30.07,90. Бюл. N 28 (72) Ю.И.Зубков и В.И.Павлов (53) 531.717 (088,8) (56) Montage und Betnebsanleltuna LID 300.

l n Krem en tales LangenmePsystem.

21156193, 10 ° 10/86,Е. Printed !и West

Germany, (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ (57) Изобретение относится к измерительной технике и может быть использовано для измерения линейных перемещений в отсчетных системах измерительных прибоИзобретение относится к измерительной технике и может быть использовано для измерения линейных перемещений в отсчетных системах измерительных приборов координатно-измерительных машин и станков.

Цель изобретения — повышение точности измерений, На фиг.1 показана схема устройства для измерения линейных перемещений; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.2.

Устройство содержит корпус 1, закрепленную в нем измерительную дифракционную решетку 2, отсчетную головку 3, установленную в корпусе 1 с возможностью перемещения вдоль решетки 2, установленную в головке 3 каретку 4 с опорами 5 — 7, контактирующими с рабочей поверхностью решетки 2, механизм прижима каретки 4,,, ЫЛ „„1581991 А1 ров, координатно-измерительных машин и станков, Целью изобретения является повышение точности измерений эа счет ориен гации каретки относительно подвижной головки посредством сферических упоров, При измерении головка 3 перемещает через опоры 5 — 7 каретку 4 по поверхности измерительной дифракционной решетки 2. При этом дифракционные полоСы индикаторной решетки 14 перемещаются относительно дифракционных полос решетки 2 с высокой точностью. за счет использования упоров

15 — 17, подпятников 20-22 и наконечников, закрепленных на каретке 4 посредством плоских пружин оппозитно опорам 5-7. 3 ил. выполненный в виде сферических наконечников 8 — 10, закрепленных на каретке 4 посредством плоских пружин 11-13 оппозитно соответствующим опорам 5-7, индикаторную дифракционную решетку 14, три сферические упора 15-1!, установленные на головке 3 так, что ось упора 15 находится на линии считывания решетки 2, и пружины 18 и 19, поджимающие подпятники 20 — 22 к упарам 15 — 17.

Упор 17 выполнен с возможностью осевого перемещения. Головка 3 и каретка выполнена из легкого материала с большим сопротивлением на изгиб и сжатие и с высокой размерной стабильностью, например из сплава САС-1. Упоры 15 — 17 и подпятники

20 — 22 выполнены из сверхтвердого материала, например лейкосапфира. Благодаря этому каретка 4 обеспечивает точную координатную привязку. Устраняются также пе1581991

3 екосы решетки 14 относительно решетки 2 деформации из- за действия сил трения ри перемещении и реверсе каретки 4, Устройство работает следующим обра ом, Корпус 1 закрепляют на станине, а головку 3 — на подвижном органе станка или другого прибора для измерения линейных

Перемещений. Регулируют положение каетки 4 с помощью упора 17 до совмещения ифракционных полос на решетках 2 и 14. ри перемещении головки 3 каретка 4 переещается посредством опор 5-7 по поверхости решетки 2, обеспечивая тносительное перемещение полос решетки 14 относительно полос решетки 2 с высокой точностью за счет ориентации каретки относительно головки 3 в плоскости измерения с помощью упоров 15-17 и подпятниК ов 20 — 22.

Формула изобретения

Устройство для измерения линейных перемещений, содержащее корпус, закрепленную в нем измерительную дифракцион ную . решетку, отсчетную головку, установленную в корпусе с возможностью перемещения вдоль решетки, установленную в головке каретку с тремя опорами, контактирующими с рабочей поверхностью

5 решетки, механизм прижима каретки, индикаторную дифракционную решетку, установленную на каретке с возможностью взаимодействия с измерительной решеткой, отл ич а ющееся тем, что, с целью

10 повышения точности измерения, оно снабжено установленными на головке тремя сферическими упорами, оси которых расположены в плоскости; параллельной рабочей поверхности измерительной решетки так, 15 что оси двух иэ них перпендикулярны оси симметрии решетки, а ось третьего — параллельна ей, и тремя плоскими подпятниками, закрепленными на каретке и подпружиненными в направлении соотгетствующих сфе20 рических упоров, а механизм прижима каретки выполнен в виде трех сферических наконечников, закрепленных на каретке посредством плоских пружин оппозитно соответствующим опорам и контактирующих с

25 измерительной решеткой.
