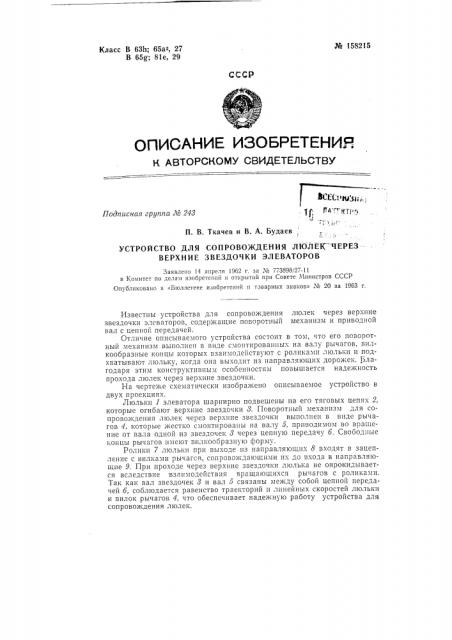

№ 158215

Класс В 63h; 65а>, 27

В 65g; 81е, 29

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 248

П. В. Ткачев и В. А. Будаев

УСТРОЙСТВО ДЛЯ СОПРОВОЖДЕНИЯ ЛЮЛЁК" ЧЕРЕЗВЕРХНИЕ ЗВЕЗДОЧКИ ЭЛЕВАТОРОВ

Заявлено 14 апреля 1962 г. за М 773898/27-11 в Когпитет по делам изобретений и открытий при Совете Министров СССР

Опуоликовано в «Б!оллетене изооретений п товарных знаков» ЪЪ 20 за 1963 г.

Известны устройства для сопровождения люлек через верхние звездочки элеваторов, содержащие поворотный механизм и приводной

Вал с цепной передачей.

Отличие описываемого устройства состоит в том, что его поворотный механизм выполнен в виде смонтированных на валу рычагов, вилкообразные концы которых взаимодействуют с роликами люльки и подхватывают AIQ 7bIg, IIOI QB OHB выходит II3 IIBIIPBBлнющих дОРожек. Благодаря этим конструктивным особенностям повышается надежность прохода люлек через верхние звездочки.

На чертежике схематически изображено описываемое устройство в двух проекциях.

Люльки 1 элеватора шарнирно подвешены на его тяговых цепях 2, которые огибают верхние звездочки 8. Поворотный механизм для сопровождения люлек через верхние звездочки выполнен в виде рычагов 4, которые жестко смонтированы на валу 5, приводимом во вращение от вала одной из звездочек 8 через цепную передачу б. Свободные концы рычагов имеют вилкообразную форму.

Ролики 7 люльки при выходе из направляющих 8 входят в зацеплен>!е с Вилками рычагов, сопрОВО>кда!01цих!и и . до Входа В HBIlpBB7BIoщие 9. При проходе через верхние звездочки люлька не онрокидывается вследствие взаимодействия вращающихся рычагов с роликами.

Так как вал звездочек 8 и вал 5 связаны между собой цепной передачей б, соблюдается равенство траекторий и линейных скоростей люльки и вилок рычагов 4, что обеспечивает надежную работу устройства для сопровождения люлек. № 158215

Предмет изобретения

Устройство для сопровождения люлек через верхние звездочки элеваторов, включающее поворотный механизм и приводной вал с цепной передачей, о т л и ч а ю щ е е с я тем, что, с целью повышения наде>кности прохода люлек через верхние звездочки, поворотный механизм выполнен в виде смонтированных на валу рычагов, вращающихся совместно c BB Ioli, взаимодействзiIQIIJHx посРедством сВоВх ви.li(oooP33ных концов с роликами люльки и подхватывающих ее при выходе из направляющих дорожек.
