Рама копировального станка

Рама копировального станка

Иллюстрации

Показать все

Реферат



Изобретение относится к рамам копировальных станков и может быть использовано в полиграфии. Целью изобретения является повышение надежности и долговечности работы рамы. Рама копировального станка состоит из основания 1, на котором установлены стекло 9, эластичный коврик 3 и буртик 4. Устройство соединения стенки с вакуумным насосом выполнено в виде диафрагмы 5 с отверстием 6. В стенке выполнено отверстие 7. Между неподвижным кронштейном 8 и вогнутой диафрагмой 5 установлена пружина сжатия 9. 2 ил.

.СОЮЗ СОВЕтсНИх

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Ц91 П11 щ) 5 С 03 В 27/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯУ

ПРИ ГКНТ СССР

1 (21) 4403828/24-10

I (22) 04. 04. 88 (46) 30, 07. 90. Вюл. 1".- 28 (71) Одесское специальное конструкторское бюро полиграфического машино- строения (72) И.В.Аргунов, Л.И.Гасилин и И.Ш.Гройсман (53) 666.1.038.4 (088.8) (56) Конструкторская документация на контактно-копировальный станок с программным управлением ФКК-70. (54) РАМА КОПИРОВАЛЬНОГО СТАНКА (57) Изобретение относится к рамам

2 копировальных станков и может быть и спол ь з о ва но в полиграфии. Целью изобретения является повышение надежности и долговечности работы рамы.

Рама копировального станка состоит из основания 1, на котором установлены стекло 9, эластичный коврик 3 и буртик 4. Устройство соединения стенки с вакуумным насосом выполнено в виде диафрагмы 5 с отверстием

6. В.стенке выполнено отверстие 7.

Между неподвижным кронштейном 8 и вогнутой диафрагмой 5 установлена пружина сжатия 9. 2 ил.

1582173

Формула изобретения

2S

ЗО

Составитель Е,Рахманова

Техред M Ходанич Корректор С.Пекмар

Редактор Л.Пчолинская

Тираж 377

Подписное

Заказ 2088

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Изобретение относится к рамам копировальных станков, предназна ченных для копипования изображения с фотофорща на офсетную пластину,и может бьггь использовано на полиграфических предприятиях.

Цель изобретения — повышение надежности рабочей рамы.

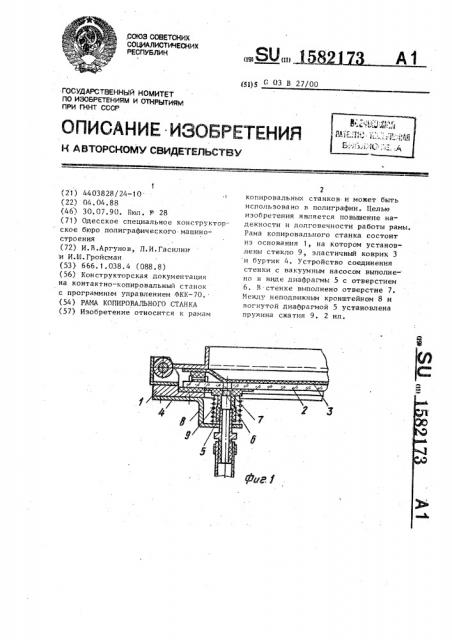

На фиг.1 изображена рама копировального станка; на фиг.2 — то же, вид сверху.

Рама копировального станка состо: ит из основания 1, на котором уста. новлены стекло 2, эластичный коврик . 3 и буртик 4. Средство соединения стекла 2,с вакуумным насосом выполнено .в виде вогнутой диафрагмы 5 с отверстием 6. В стекле выполнено от верстие 7. Между неподвижным кронштейном 8, установленным на основании, и вогнутой диафрагмой 5 установ лена пружина 9 сжатия.

Рама работает следующим образом.

На неподвижное стекло 2 опускают или накатывают эластичный коврик 3.

Герметизация образованной полости обеспечивается буртиком 4, который может быть прикреплен на полотнище эластичного коврика 3 или на стекло

2. Герметизация отверстия 7 обеспечивается поджимом вогнутой диафраг мы 5 пружиной 9 второй конец которой опирается на неподвижный кронштейн 8.

При включении вакуумного насоса удаляется воздух из полости, образованной стеклом 2, эластичным ковриком

3 и буртиком 4 через отверстие 7 в стекле 2 и отверстие 6 в вогнутой диафрагме 5. По мере увеличения разрежения в полости рамы происходит увеличение герметизации как самой вакуумной полости буртиком 4, так и отверстия 7 в стекле 2 диафрагмой 5.

Рама копировального станка, содержащая установленное на оснований стекло, вакуумный насос, средство их соединения, эластичный коврик и буртик, отличающаяся тем, что, с целью повышения надежности, на основании дополнительно установлен кронштейн, средство соединения стекла с вакуумным насосом выполнено в виде вогнутой диафрагмы из эластичного материала, в центре которой выполнено отверстие, а между кронштейном и диафрагмой установлена пружина сжатия.
