Устройство для маркирования радиоэлементов

Устройство для маркирования радиоэлементов

Иллюстрации

Показать все

Реферат



Изобретение относится к производству радиоэлементов и может быть использовано для маркировки конденсаторов цилиндрической, прямоугольной или овальной формы. Цель изобретения - расширение эксплуатационных возможностей и повышение качества изделий - достигается за счет обеспечения возможности ориентации поджатия к маркирующему элементу зажатой в зажимах радиодетали. Устройство содержит зажимы 9 и 10, выполненные в виде двуплечих рычагов 17, одно плечо каждого из которых взаимодействует с дисковым копиром (ДК) 18. На позиции маркирования ДК имеет подпружиненный вкладыш 22, который поджимает зажимы 9 и 10 с радиоэлементом (РЭ) 28 к маркирующему ролику 5. Ориентация РЭ осуществляется роликами 29 и упорами 30. ДК закреплены на транспортирующем роторе 8, который состоит из двух раздвижных половин. РЭ подаются с лотка 6 толкателем 7. 1 З.п. ф-лы, 4 ил.

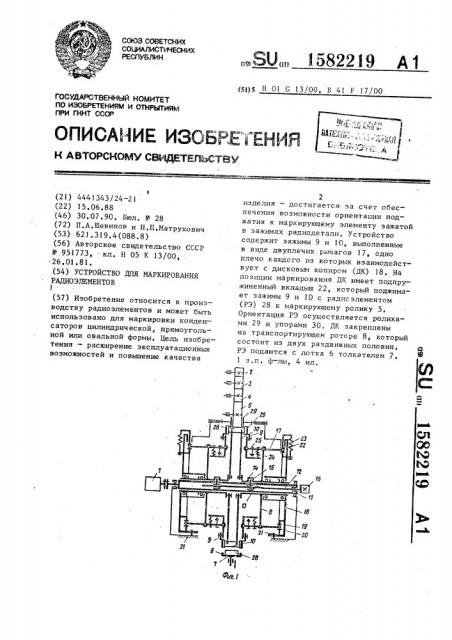

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕ1ЕНМЯ

К АВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4441343/24-2! (22) 15.06.88 (46) 30.07.90. Вюл. У 28 (72) П,А,Шевинов и Н.П.Матрухович (53) 621.319.4(088.8) (56) Авторское свидетельство СССР

Ф 951773, кл. Н 05 К 13/00, ° 26.01.81. (54) УСТРОЙСТВО ДДЯ МАРКИРОВАНИЯ

РАДИОЭЛЕМЕНТОВ ! (57) Изобретение относится к производству радиоэлементов и может быть использовано для маркировки конденсаторов цилиндрической, прямоугольной или овальной формы. Цель изобретения — расширение эксплуатационных воэможностей и повышение качества, „SU „„ II 582219 А 1 (д)5 Н О! С 13/00, В 4! F 17/00

2 изделия — достигается за счет обеспечения возможности ориентации поджатия к маркирующему элементу зажатой в зажимах радиодетали ° Устройство содержит зажимы 9 и 10, выполненные в виде двуплечих рычагов 17, одно плечо каждого из которых взаимодействует с дисковым кониром (ДК) 18. На позиции маркирования ДК имеет подпружиненный вкладыш 22, который поджимает зажимы 9 и !О с радиоэлементом (РЭ) 28 к маркирующему ролику 5.

Ориентация РЭ осуществляется роликами 29 и упорами 30. ДК закреплены на транспортирующем роторе 8, который состоит из двух раздвижных половин.

РЭ подаются с лотка 6 толкателем 7, 1 з.п, ф-лы, 4 ил.

1582219

Изобретение относится к производству радиоэлементов и может быть исполь. зовано для маркирования конденсаторов цнлиндрической, прямоугольной или оэальной формы, Цель изобретения — расширение эксппуатационных возможностей устройства и улучшение качества маркировки.

На фнг.1 изображена схема предлагаемого устройства; на фиг.2 — схема э хвата ротора; на фиг.3 — устройство, в1щ сбоку; на фиг.4 — позиция маркирования.

Устройство содержит привод 1 ° ne 15 чатный механизм с растирочными роликами 2-4 и маркировочным роликом 5, механизм подачи радиоэлементов с лотком 6 и толкателем 7, механизм транс- портирования радиоэлементов в виде ро-20 тора 8 с захватами (зажимами) 9 и 10.

Ротор 8 состоит из двух половин, расположенных на валу 11 и соединенных (Между собой ходовым винтом 12 с резьбой двух направлений и гайками 13. 25

На каждой из половин ротора 8 имеются канавки 14, в которые входят пальцы

15 гаек 13. На валу 11 имеется рукоятка 16. Захваты (зажимы) 9 и 10 ротора 8 выполнены в виде двухплечих рычагов 17, шарнирно закрепленных на каждой из двух половин ротора 8 с

Возможностью качания в его радиальной

Плоскости, С обеих сторон ротора 8 установлены дисковые копиры 18 с рабочими поверхностями 19 и 20, образующими фигурный паз, Каждый дисковый копир 18 установлен на ступице ротора 8 и зафиксирован от вращения пальпем 21, размещенным в пазу дискового 40 копира, B каждом дисковом копире 18 установлен вкладыш 22, поджатый пру-, жиной 23, Каждый рычаг 17 размещен одним своим плечом в пазу дискового копира 18 между рабочими поверхнос- 45 тями 19 и 20. Другое плечо каждого рычага 17 выполнено составным и снабжено пружиной 24 и упором 25, На конце этого плеча рычага 17 установлен съемный наконечник 26, в котором размещен с воэможностью вращения упругий пластинчатый упор 27 для зажима радиоэлемента 28. Механизм ориентации радиоэлементов выполнен в виде роликов 29, установленных непосредственно перед позицией маркирования, и упо ров 30, установленных на роторе 8, Основание 31 устройства показано на чертежах условно.

Устройство работает следующим образом.

Толкатель 7 подает радиоэлемент

28,с лотка 6 к захватам (зажимам) 9 и 10. При вращении ротора 8 копиры

18 остаются неподвижными, поэтому плечи рычагов 17, следуя по пазу копира

18, перемещаются и захватывают радиоэлемент 28 с толкателя 7. Пружины 24 обеспечивают надежный зажим радиоэлемента..При повороте ротора 8 радиоэгзмент подается на позицию маркирования, перед которой роликами 29 и упором 30 осуществляется ориентация радиоэлемента. При дальнейшем движении плечи рычагов 17 попадают под вкладыши 22, которые за счет пружин 23 воздействуют на рычаги 17 и прижимают радиоэлемент к маркировочному ролику.

Происходит нанесение маркировки, после чего радиоэлементы поступают на позицию разгрузки. Переналадка устройства на другой типоразмер радиоэлементов осуществляется вращением рукоятки 16, в результате чего раздвигаются половины ротора 8 и все связанные с ним элементы.

Устройство позволяет маркировать радиоэлементы различной формы и различных размеров, нанося при этом на них маркировочные отпечатки высокого качества.

Формула и з о о р е т е н и я

1.Устройство для маркирования радиоэлементов, содержащее размещенные на основании и соединенные с приводными механизмами печатный механизм с маркировочным роликом, механизм подачи радиоэлементов, механизм ориентации радиоэлементов и механизм транспортирования радиоэлементов на позицию маркирования, выполненный

s виде ротора с захватами, о т л и— ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возмож-. ностей и улучшения качества маркировки, оно снабжено двумя дисковыми ко-. пирами и вкладышами, размещенными с наружной стороны дисковых копиров, а захваты ротора выполнены в виде двуплечих Г-образных рычагов, одно плечо каждого из которых находится во взаимодействии с дисковым копиром, причем дисковые копиры установлены со стороны торцов ротора с воэможностью перемещения относительно основания в осевом направлении cosместно с ротором, рычаги захватов

1582219 фиг.5 ротора закреплены на его торцах с возможностью качания в радиальной плоскости ротора, а вкладыши дисковых копиров размещены на позиции маркирова5 ния и подпружинены в сторону оси ротора.

2.устройство по п,1, о т л и— ч а ю щ е е с я тем, что захваты ротора снабжены съемными наконечниками и упругими упорами, установленными с возможностью вращения в съемных наконечниках °

1582219

Составитель Г.Падучин

Техред Л.Ссрдiокова Корректор C.×åðíè

Редактор А,Ревин.

Заказ 2091 Тираж 383 Подписное

ЦНИКП1 Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
