Класс В 65g; 81е, 15 № 158228

СССР

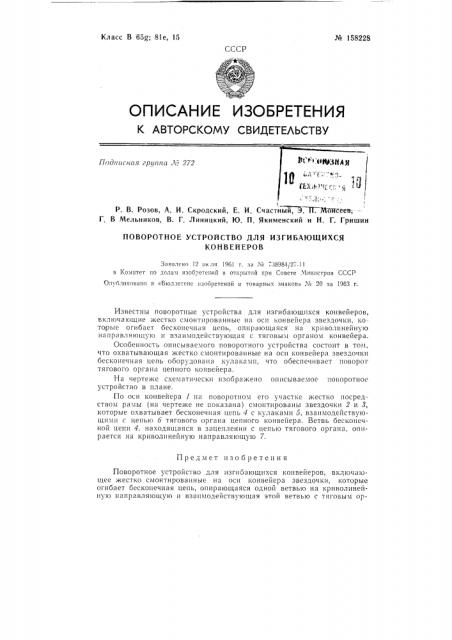

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ.ЦЕТЕЛЬСТВУ

1

P. В. Розов, А. И. Скродский, Е. И. Счастный, 3. П. %oaeem-; —-Г. В Мельников, В. Г. Линицкий, Ю. П. Якименский и H. Г. Гришин

ПОВОРОТНОЕ УСТРОЙСТВО ДЛЯ ИЗГИБАЮЩИХСЯ

КОНВЕЙЕРОВ

Заявлено 12 ик ля 1981 т. за Хо 38984/27-11 в Комитет по делам изоб етений и открытий при Совете .Чиниетров СССР

Опт бликовано в «Б1оллетене изобретений и товарных знаков» Хо 20 за 1963 r.

Известны поворотные устройства для изгибающихся конвейеров, В1<л10чяlощие жестко смонти рова ни 6!е ня осН конвейера зВездочки, ко. тс рые огибает бесконечная цепь, опирающаяся на криволинейную направля1ощую If взаимодействующая с тяговым органом конвейера.

Особенность описываемого поворотного устройства состоит в том, что ОхВятыВВIОщяя >Iдованя к"лаками, что ОоеспечиВяет ПОВОрот тягового органа цепного конвейера.

Н а 1ерте>ке схехl ати чески изооряженО Оп псы ВяемОе пОЬОРОтнОе устройство в плане.

По оси конвейера 1 на поворотном его участке жестко посредством рамы 1на чертеже не показана) смонтированы звездочки 2 и 3, которые охватывает бесконечная цепь 4 с кулаками 5, взаимодействующими с цепью 6 тягового органа цепного конвейера. Ветвь бесконечной цепи 4, находящаяся в зацеплении с цепь10 тягового органа, опирается на криволинейную направляющую 7.

Предмет изо б рет ения

Поворотное устройство для изгибающихся конвейеров, включающее жестко смонтированные на оси конвейера звездочки, которые огибает бесконечная цепь, опирающаяся одной ветвью на криволинейную направляющую и взаимодейству1ощая этой ветвью с тяговым ор№ 158228 ганом конвейера, отличающаяся тем, что, с целью обеспечения поворота тягового органа цепного конвейера, применена бесконечная цепь, снабженная кулаками.
