Устройство для формирования импульсов

Устройство для формирования импульсов

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и может быть использовано в устройствах магнитной записи цифровой информации, где необходимо осуществлять формирование импульсов, временное положение которых соответствует положениям максимума и минимума входных сигналов колоколообразной или синусоидальной формы. Цель изобретения - повышение достоверности - достигается путем устранения потерь информации. При этом потеря информации устраняется при работе с входными сигналами, имеющим большие амплитудные искажения с одновременным значительным сдвигом базовой линии, которые характерны для современных высокоплотностных трактов цифровой магнитной записи с групповым (маркерным) кодированием. Достоверность воспроизводимой информации в устройстве повышается в два раза. 2 ил.

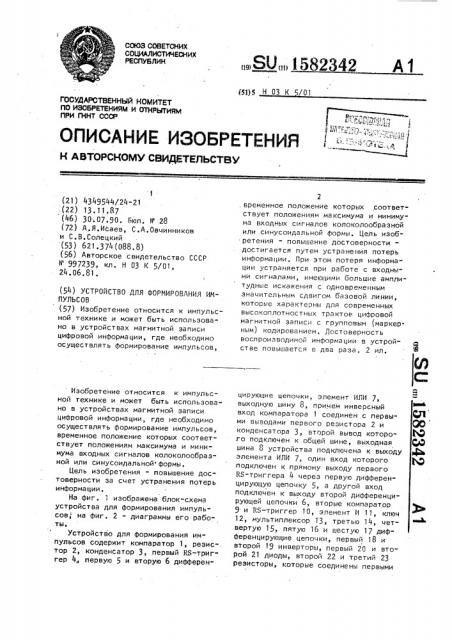

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„ i582342 (51)5 Н 03 К /О!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4349544/24-21 .(22) 13 ° 11,87 (46) 30 07 90. Бюл. У 28 (72) А.Я.Исаев, С.А.Овчинников и С.В.Солецкий (53 ) 6 21. 3 74 (088. 8) (56) Авторское свидетельство СССР 997239, кл. Н 03 K 5/О1, 24.06.81. (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИИПУЛ6СОВ (57) Изобретение относится к импульсной технике и может быть использовано в устройствах магнитной записи цифровой информации, где необходимо осуществлять формирование импульсов, Изобретение относится к импульсной технике и может быт.ь использовано в устройствах магнитной записи цифровой информации„ где необходимо осуществлять формирование импульсов, временное положение которых соответствует положениям максимума и минимума входных сигналов колоколообразной или синусоидальной формы.

Цель изобретения - повышение дос" товерности за счет устранения потерь информации.

На фиг. 1 изображена блок-схема устройства для формирования импульсов, на фиг. 2 - диаграммы его работы.

Устройство для формирования импульсов содержит компаратор l, резис-. тор 2, конденсатор 3, первый RS-триггер 4., первую 5 и вторую 6 дифферен2 . временное положение которых,соответствует положениям максимума и минимума входных сигналов колоколообразной или синусоидальной формы. Цель изобретения — повышение достоверности— достигается путем устранения потерь информации. При этом потеря информации устраняется при работе с входными сигналами, имеющими большие амплитудные искажения с одновременным значительным сдвигом базовой линии, которые характерны для современных высокоплотностных трактов цифровой магнитной записи с групповым (маркерным) кодированием. Достоверность воспроизводимой информации в устройстве повышается в два раза. 2 ил. цирующие цепочки, элемент ИЛИ 7, выходную шину 8, причем инверсный вход компаратора 1 соединен с первыми выводами первого резистора 2 и конденсатора 3, второй вывод которого подключен к общей шине, выходная шина 8 устройства подключена к выходу элемента ИЛИ 7, один вход которого подключен к прямому выходу первого

RS-триггера 4 через первую дифференцирующую цепочку 5, а другой вход подключен к выходу второй дифференци" рующей цепочки 6, вторые компаратор

9- и RS-триггер l0, элемент И 11, ключ

12, мультиплексор l3, третью 14, четвертую 15, пятую 16 и шестую 17 дифференцирующие цепочки, первый 18 и второй 19 инверторы, первый 20 и второи 21 диоды, второй 22 и третий 23 резисторы, которые соединены первыми

1582342 выводами с инверсным входом второго компаратора 9, при этом второй вывод второго резистора 22 соединен с входной шиной 24, прямым входом первого . комгаратора 1, катодом первого диода

20 и анодом второго диода 21, катод которого объединен с анодом первого диода 20, вторим выводом первого резистора 2 и входом ключа 12, выход ! которого подключен к первому выводу, конденсатора 3 и прямому входу второ го компаратора 9, выход которого подключен через шестую дифференцирующую цепочку 17, а также через последова, ;тельно подключенные второй инвертор

19 и пятую дифференцирующую цепочку

16 соответственно к R-входам второго

RS-триггера 10 и первого RS-триггера

4, причем выход первого компаратора

1 через последовательно соединенные первый инвертор 18 и третью дифференцирующую цепочку 14 подключен к

S-входу RS-триггера, при этом прямой выход первого RS-триггера 4 подключен 2 к первому входу элемента И 11, прямой выход второго RS-триггера 10 объединен с вторым входом элемента

И 11, выход которого подключен к управляющему входу ключа 12, выход второго компаратора 9 подключен к угравляющему входу 25 мультиплексора

13, выход которого подключен к второму выводу третьего резистора 23, а входы - к двум шинам 26 и 27 источни35 ков опорного разнополярного напряжения cooTâåòñòвенно, выход компаратора 1 через дифференцирующую. цепочку

15 подключен к S-входу второго

RS-триггера.

Устройство работает следующим образом.

Входной сигнал синусоидальнои или колоколообразной формы, имеющий большие амплитудные искажения и "-начительный сдвиг базовой линии, поступает с входной шины 24,на прямой вход компаратора 1 (фиг. 2, эпюра а) и через диоды 20 и 21 и открытый ключ

12,заряжает конденсатор 3 (фиг. 2, эпюра б).

5Î

В данном устройстве возможна уста-;новка ключа 12 в выключенное состояние на длительное время (например, при включении питания RS-триггеры 4 и 10 могут установиться в состояние что соответствует выключению ключа 12). В этом случае Возможна зарядка конденсатора 3 входными тока. ми компараторов 1 и 9 до напряжения питания компараторов. При этом для обеспечения переключения компаратора

9 напряжение на его инвертирующем входе должно быть равно напряжению на конденсаторе 3, т.е. напряжению питания устройства, что недопустимо.

Поэтому через резистор 2, один из диодов 20 и 21 и выходное сопротивление источника входного сигнала обеспечивается разряд конденсатора

3. В моменты t u t з смены знака напряжения на входах компаратора 1, соответствующие точкам максимума и минимума входного сигнала, происходит переключение компаратора 1 (фиг. 2, эпюра в). Отрицательные и положительные фронты сигнала переключения компаратора 1 выделяются третьей и четвертой дифференцирующими цепочками (Фиг. 2, эпюры г, д) и поступают на

S-входы первого 4 и второго 10 RSтриггеров. В моменты t„ и t> срабатывания КБ-триггеров 4 и 10 через элемент И 11 происходит закрывание ключа 12 (фиг. 2, эпюра и) и на конденсаторе 3 запоминается значение напряжения, соответствующее. предыдущему экстремуму сигнала (фиг. 2, эпюра б). Это напряжение поступает на неинвертирующий вход компаратора

9 и служит исходным уровнем для определения амплитуды следующего экстре мума, благодаря чему обеспечивается воэможность формирования импульсов иэ входного сигнала с большими амплитудными искажениями и значительным сдвигом базовой линии. Инвертирующий вход компаратора 9 подключен к резистивному сумматору 22 — 23, на который приходит напряжение входного сигнала и положительное опорное напряжение U » с мультиплексора 13, для положительного экстремума (интервал

t — tz) или напряжение входного сигнала и отрицательное опорное напряжение U«z для отрицательного экстремума (интервал t z — t ) . Моменты переключения мультиплексора приведены на Фиг. 2, эпюра ж, а моменты сброса RS-триггеров 4 и 10 на Фиг. 2, эпюры и, з соответственно. Иинимальное напряжение входного сигнала между соседними положительны. ми и отрицательными экстремумами, определяющее чувствительность компаратора 9, определяется по Формуле

0ьх 7 (Uon 1 I-Uon il j +

5 158 где V — падение напряжения на отк3 рытом диоде 20 или 21, V „ - величина входного напряжения.

В моменты срабатывания компаратора

1 на его выходе может формироваться серия импульсов (так называемый "дребезг"), следовательно, в моменты „ и t могут появляться импульсы на входах S RS-триггеров 4 и 10, При этом в момент t изменится состояние только RS-триггера 4 (фиг ° 2, зпюра к), который был сброшен в момент

t импульсом с выхода дифференцирующей цепочки 16 (фиг. 2, эпюра з), и не изменится состояние RS-триггера .

10 (фиг. 2, эпюра л). Аналогично работает RS-триггер 10 в момент (фиг. 2, эпюры л, и, к соответственно). На выходной шине 8 формируются сигналы по положительным фронтам выходных сигналов RS-триггеров 4 и 10 (фиг. 2, эпюра н).

Таким образом, в устройстве для формирования импульсов устраняется потеря информации при работе с входным сигналом, имеющим большие амплитудные искажения с одновременным значительным сдвигом базовой линии, которые характерны для современных высокоплотностных трактов цифровой магнитной записи с групповым (маркерным) кодированием, на два порядка повышается достоверность воспроизводимой информации.

Формула изобретения

Устройство для формирования импульсов, содержащее два диода, элемент И, входную и выходную шины, резистор, конденсатор, первый RS-триггер, первую и вторую дифференцирующие цепочки, элемент ИЛИ и компаратор, инверсный вход которого соеди-нен с первыми выводами первого резистора и конденсатора, второй вывод которого подключен к общей шине, а выходная шина устройства подключена к выходу элемента ИЛИ, один вход которого подключен к прямому выходу

2342

50 первого RS-триггера через первую дифФеренцирующую цепочку, а другой вход элемента ИЛИ подключен к выходу второй дифференцирующей цепочки, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности за счет устранения потерь информации, в устройство введены вторые компаратор и RS-триггер, ключ, мультиплексор, третья, четвертая, пятая и шестая дифференцирующие цепочки, первый и второй инверторы, диоды, второй и третий резисторы, которые подключены первыми выводами к инверсному входу второго компаратора, при этом второй вывод второго резистора соединен с входной шиной, прямым входом первого к мпаратора, катодом первого диода и анодом второго диода, катод которого объединен с анодом первого диода, вторым выводом первого резистора и входом ключа. выход которого подключен к первому выводу конденсатора и прямому входу второго компаратора, выход которого подключен через шес" тую дифференцирующую цепочку, а также через, последовательно подключенные второ" инвертор и пятую дифферен" цирующую цепочку соответственно к

К вЂ вход второго и первого RS-триггеров, причем выход первого компаратора через последовательно соединенные первый инвертор и третью дифференцирующую цепочку подключен к

S-входу первого RS — триггера, а выход первого компаратора через четвертую дифференцирующую цепочку подключен к Б-входу второго КЯ-триггера, при этом прямой выход первого RS òðèããåра подключен к лервому входу элемента И, прямой выход второго RS-триггера соединен с входом второй дифференцирующей цепочки и вторым входом элемента И, выход которого подключен к управляющему входу ключа, выход второго компаратора подключен к управляющему входу мультиплексора, вы" ход которого подключен к второму at)воду третьего резистора, а входы к двум шинам источников опорного разнополярного напряжения соответственно.

1582342

+ и„ -ио г аиг. 1
