Реферат



Изобретение может быть использовано при проектировании несущих конструкций радиоэлектронной аппаратуры. Цель изобретения - повышение надежности и упрощение технологии изготовления за счет обеспечения одной степени свободы разъемом печатных плат простыми конструктивными средствами. Для этого в радиоэлектронном блоке расстояние между торцами 9, 10 дистанционных упоров 7, расположенных в зоне размещения разъемов 3 печатных плат, выполнено меньшим того же расстояния дистанционных упоров 8. Радиоэлектронный блок 1 устанавливается в стойку 13 с ответными частями 14 разъемов. 2 ил.

СОЮЗ СОВЕТСНИХ

-СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (111

А1 щ) Н 05 К 5/00 7/12

3 ((1

М

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П(НТ СССР

1 (21 ) 4491581/24-21 (22) 10. 10. 88 (46) 30.07.90. Бюл.Н 28 (72) Ю.О.Гасьюн и У.Я.Чипкус (53) 621.396.67.7(088.8) (56) Авторское свидетельство СССР 390695, кл. Н 05 К 7/12, 1971.

Авторское свидетельство СССР

У 847538, кл. Л 05 К 5/00, 7/12, 1978.

I (54) РАДИОЭЛЕКТРОННЬЙ БЛОК (57) Изобретение макет быть использовано при проектировании несущих кои2 струкций радиоэлектронной аппаратуры.

Цель изобретения — повышенйе надежности и упрощение технологии изготовления за счет обеспечения одной степени свободы разъемам печатных плат простыми конструктивными средствами, Для этого в радиоэлектронном блоке расстояние между торцами 9, 10 дистанционных упоров 7, расположенных в э оне раз меще ния разъемов

3 печатных плат, выполнено меньшим того же расстояния дистанционных упоров 8.

Радиоэлектронный блок 1 устанавливается в стойку 13 с ответными частями 14 разьемов. 2 ил.

1582368

Изобретение относится к радиотехнике и может быть использовано при. проектировании несущих конструкций радиоэлектронной аппаратуры.

Цель изобретения — повышение надежности и упрощение технологии изготовления за счет обеспечения одной степени свободы разъемам печатных плат простыми конструктивными сред- 1р ствами.

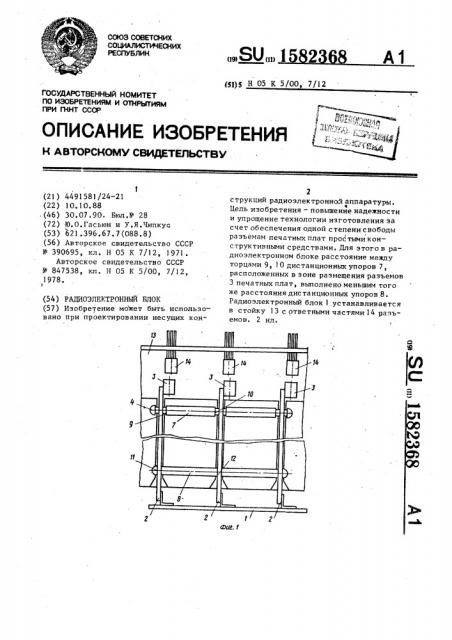

На фиг.1 изображен радиоэлектронный блок, общий вид; на фиг.2— часть блока, расположенная в зоне раз мещения разъемов. 15

Радиоэлектронный блок 1 содержит пакет параллельно установленных печатных плат 2 с разъемами 3, механически соединенных между собой с помощью винтов 4, размещенных в соосных отвер- 20 стиях 5 плат 2 и в резьбовых отверстиях 6 дистанционных упоров 7 и 8 с торцами 9, 10 и 11, 12 соответственно при этом расстояйие между торцами 9 и 10. упоров 7 выполнено меньшим рас- 25 стояния между торцами 11 и 12 упоров

8. Блок 1 устанавливается в стойку

13 с ответными частями 14 разъемов.

При сборке блока упоры 7 располагают в зоне размещения разъемов 3, а упоры 8 — в остальных частях плат

2 и закрепляют упоры 7 и 8 винтами 4.

При установке блока 1 в стойку 13 за счет наличия зазоров между торцами

9 и 10 упоров 7 и обращенными к ним поверхностями плат 2 разъемы 3 имеют возможность упругого перемещения совместно с краями плат 2 в йаправлении перпендикулярном поверхностям плат, в результате чего компенсируются неточности изготовления и сборки элементов блока и обеспечивается необходимая степень точности оривнтапии разьемов 3 и их ответных .частей !4 и сни-! жение усилия их сочленения.

Выполнение расстояния между торцами 9 и 10 упоров 7 меньшим, чем расстояние между торцами 11 и 12 упоров

8, позволяет пойысить надежность радиоэлектронного блока и упростить технологию его изготовления.

Формула изобретения

Радиоэлектронный блок, содержащий пакет параллельно установленных печатных плат с разъемами, механически соединенных.между собой с помощью крепежных элементов, установленных в соосных отверстиях печатных плат и дистанционных упоров, размещенных между смежными платами с возможностью взаимодействия их торцов с обращенными к ним поверхностями соответствующих печатных плат, о т л и ч а ю— шийся тем, что, с целью повьппения. надежности и упрощення технологии изготовления, расстояние между торцами дистанционных упоров, расположенных в зоне размещения разъемов печатных плат, выполнено меньшим того же расстояния. остальных дистанционных упоров.

1582368

Фие,2
