Реферат



Изобретение относится к конструированию радиоэлектронных приборов и может быть использовано для герметизации корпусов радиоэлектронной аппаратуры, а также для изготовления герметичных контейнеров в других отраслях промышленности. Целью изобретения является повышение надежности герметизации и упрощение конструкции. Контейнер содержит корпус 1, крышку 2 и эластичную прокладку 3, выполненную в виде пленки с шнурообразным утолщением 4 по периметру. На горловине корпуса 1 имеется наружная коническая поверхность 5, вершина которой обращена внутрь корпуса, а крышка 2 выполнена с отбортовкой 6, охватывающей с зазором горловину корпуса и имеющей кольцевую канавку 7. Утолщение 4 прокладки 3 зажато между канавкой 7 и конической поверхностью 5 горловины корпуса 1. При этом прокладка 3 растянута посредством средств ее натяжения, выполненных, например, в виде выступа 8 на крышке 2. Прокладка 3 снабжена дополнительным шнурообразным утолщением 11, оттягивая которое вдоль корпуса до выхода утолщения 4 из канавки 7, можно легко снять крышку 2. 3 з.п. ф-лы, 2 ил.

„„SIJ„„1582369 А 1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН щ)5 Н 05 К 5/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР i

1 t. *

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " . мз, .-.

-«: «Ъ-а

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 виде пленки с шнурообразным утолщением 4 по периметру. На горловине корпуса 1 имеется наружная коническая поверхность 5, вершина которой обраще на внутрь корпуса, а крышка 2 выполнена с отбортовкой б, охватывающей с зазором горловину корпуса и имеющей кольцевую канавку 7. Утолщение 4 прокладки 3 зажато между канавкой 7 и конической поверхностью 5 горловины корпуса !. При этом прокладка 3 растянута с помощью средств ее натяжения, выполненных, например, в supe выступа 8 на крышке 2, Прокладка 3 снабжена дополнительным шнурообразным утолщением 11, оттягивая которое вдоль корпуса до выхода утолщения 4 из канавки 7, можно легко снять крышку 2. 3 з.п. ф-лы, 2 ил. (21) 3942054/24-63 (22) !3.08.85 (46) 30.07.90. Бюл. 9 28 (72) В,А.Драгунов (53) 621.316.363 (088.8) (56) Авторское свидетельство СССР

У 1121793, кл. Н 05 К 5/06, 1983, (54) ГЕРМЕТИЧНЫЙ КОНТЕЙНЕР (57) Изобретение относится к конструированию радиоэлектронных приборов и может быть использовано для герметизации корпусов радиоэлектронной аппаратуры, а также для изготовления герметичных контейнеров в других отраслях промьппленности. Целью изобретения является повышение надежности герметизации и упрощение конструкции. Контейнер содержит корпус 1, крышку 2 и эластичную прокладку 3, выполненную в

1582

Изобретение относится .к радиоэлект ронным приборам и может быть использовано для герметизации корпусов, радиоэлектронной аппаратуры а также

5 для изготовления герметичных контейнеров, применяемых в других отраслях промышленности.

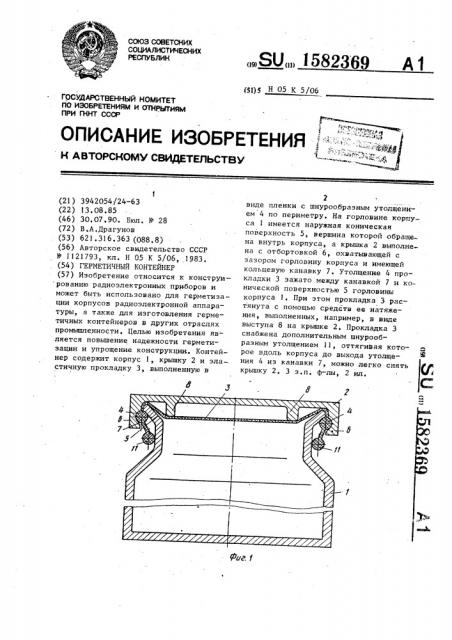

Цель изобретения — повышение надежности герметизации и упрощение кон" струкции, а также обеспечение многоразового использования. На фиг.1 изображен контейнер, раз-! рев; на.,фиг.2 — то же, пример исполне ния.

15 Контейнер содержит корпус 1, крышку, 2 и эластичную прокладку 3, выпол1 ненную в виде пленки с шнурообраэным утолщением 4 по периметру. На горловине, корпуса 1 имеется наружная коническая поверхность 5, вершина которой обращена внутрь корпуса, а крышка 2 выполнена с отбортовкой 6, охватывающйй с зазовем тооловилу коРпуса I и имеющей кольцевую канавку 7. Утолще-ц ние 4 прокладки . зажато между конической поверхность - 5 и канавкой 7. Контейнер снабжен с; дс.вом для натяжения прокладки 3, 1ыпо 1ненным в виде обращенного внутр. ко1:пуса выступа 8 на! крышке 2 (фиг. ) вхи в виде разрез-. ного пружинного кольва 9, расположенного в кольцевой канавке 10, выполненной по периметру дна корпуса 1.

Прокладка 3 с шнурообразным утолщенчег 4 может быть окантована Лополни-

35 тщльным лиурообразнзаа утолщением ll, йозволяющим обеспечить возможность с ятия крышки 2.

Контейнер собирают следующим обра40 зим.

В контейнере по фиг.l на корпусе 1 размещают прокладку 3 так, что при этом плоская часть укладывается на горловинуу а утолщение 4 выступает за нее. Затем сверху надевают крышку 2, которая своей отбортовкой 6 взаимодействует с утолщением 4, растягивая прокладку 3, до западания утолщения 4 в кольцевую канавку 7. При эгом выступ 8 на крьппке 2, взаимодей50 ствуя с прокладкой 3, способствует ее натяжению и поджимает утолщение 4 к поверхности канавки 7 и конической

369 4 поверхности 5, обеспечивая герметиза цию контейнера.

Контейнер по фиг.2 собирают аналогично, за исключением того, что перед установкой крышки 2 внутри корпуса 1 размещают прокладку 3, фиксируя ее в корпусе посредством разрезного пру-! жинного кольца.9, а крьппку 2 надевают при предварительно растянутой прокладке, удерживаемой за утолщение 4.

Для снятия крышки 2 необходимо оттянуть дополнительное утолщение ll вдоль корпуса до выхода утолщения 4 из канавки 7 на отбортовке б крышки 2.

Формула изобретения

1, Герметичный контейнер преимущественно для радиоэлектронной аппаратуры, содержащий корпус, крышку, расположенную между ними эластичную прокладку и средство для ее натяжения, отличающийся тем, что, с целью повышения надежности герметизации и упрощения конструкции, крышка выполнена с отбортовкой, охватывающей с зазором горловину корпуса и имеющей на внутренней поверхности кольцевую канавку, а горловина корпуса имеет наружную коническую поверхность, вершина которой обращена внутрь корпуса, при этом прокладка выполнена в виде пленки с утолщением по периметру соответствующим в сечении форме канавки и зажатым между конической поверхностью горловины и канавкой отбортовки крышки.

2. Контейнер по п.l, о т л и ч аю шийся . тем, что средство для

1 натяжения прокладки выполнено в вцде обращенного внутрь корпуса выступа на крышке.

3. Контейнер по п.l, о т л и ч аю щ М и с я тем, что средство для натяжения прокладки выполнено в виде разрезного пружинного кольца, расположенного в кольцевой канавке корпуса, выполненной по периметру дна корпуса.

4. Контейнер по п.l, о т л и ч аю шийся тем, что, с целью обеспе чения многоразового использования, уплотнительная прокладка окантована дополнительным утолщением.
