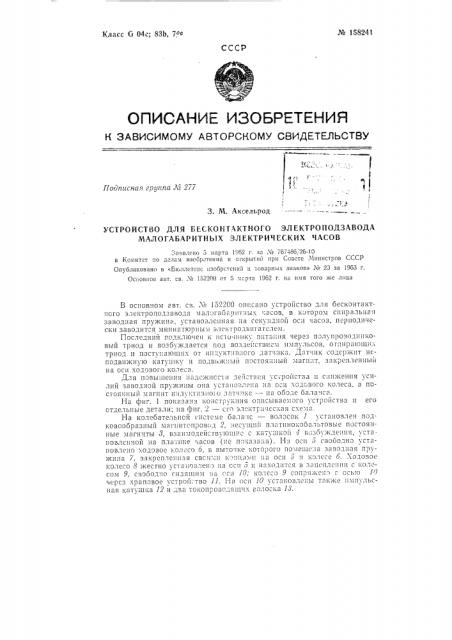

№ 158241

Для периодического подзаВОда пружины 7 использована система, содержащая постоянные магниты 14, образующие с помощью деталей

15, 1б и 17 два замкнутых магнитных поля одного направления, воздействующих на катушку 12.

При колебании баланса Вблизи положения его равновесия постоян пые магниты 5 пересекают витки катушки 4, Включенной в базовую цепь полупроводникового триода И (фиг. 2). Под воздействием индуктированной э.д.с. в этой це и возникает ток, триод отпирается и через витки катушки 12, включенной в коллекторную цепь триода, протекае7 усиленный ток. Магнитный поток катушки 12 Взаимодействует с магiIHTHhl%1 IIoJIe il1 lIoc7 o5III1lbIx магнитов 14 H co3+BPT >

Угол поворота оси Ограничивается упором 19. Волоски 13 возвращают

ocb 10 вмесге с нмгульсной катушкой в исходное положение. Плоская стопорная пружина 20 препятствует повороту колеса б в обратном направлении.

Предмет изобретения

Устройство для бегконтактного электроподзавода малогабаритных электрических часов Io авт. св. № 152200, в котором спиральная заводная пружина периодически заводится миниатюрным электродвигателем, подключенным к источнику питания через полупроводниковый триод и получающим импульсы возбуждения от индуктивного датчика с подвижным постоянным магнитом, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности действия и снижения усилия заводной пружины, подвижный пос7оянный магнит индуктивного датчика установлен на ободе баланса, а заводная пружина — на оси ходового колеса. 5 Q 17 № 158241

Фпг Z
