Союз Советских

Сои иллистиыских

Рвспллик

ОПИСАНИЕ изовретинИя

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

go ) @gQ

Класс 7b, 51, ИПК В 21!

Заявлено 22.VI I I.1962 (№ 791943(22-2) Опубликовано 19.Х.1963. Бюллетень № 21

ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Пойчл1сна:! группа !Б 2(А. П. Ластовецкий и Э. Ф. Анасгасиади

КАТУШКА ДЛЯ НАМОТКИ ПРОВОЛОКИ, СОСТОЯЩАЯ ИЗ

ДИСКОВ И СЕРДЕЧНИКА

Предмет изобретения

Известны металлические сварные катушки для намотки проволоки без разгрузочных стержней.

Предло?кенная катушка отличается от 113вестных тем, что, с целью повышения срока слу?коы, Она снабжена расположенными наклонно к диску стержнями, которые одним концом приварены к диску, а другим концом входят B сверления сердечника. Это позволяет разгрузить диски катушек от раск, чинивающего действия проволоки н предохранить сварочный шов, соединяющий диски с сердечником, от разрыва; растянуть сердечник, с целью повышения сго сопротивления температурному сжатию. Все это повышает срок слу?кбы катушки.

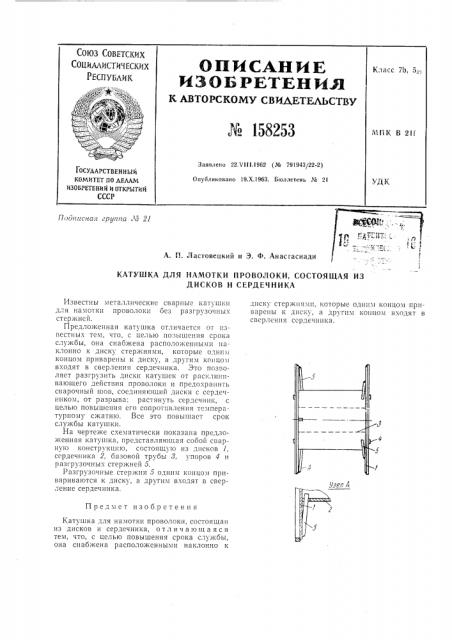

На черте?ке схематически показана предложенная катушка, представляющая собой сварну10 констрх кцн10 состоящу!О из дисков 1, сердечника 2, базовой трубы 8, упоров 4 и разгрузочны.; стер?кней 5.

Разгрузочные стержни 5 одним концом привариваются к диску, а другим входят в сверление сердечника.

Катушка для намотки проволоки, состоящая из дисков и сердечника, отличающаяся тем, что, с целью повышения срока службы, она снабжена расположенными наклонно к диску стержнямн, которые одним концом приварены к диску, а другим концом входят в сверлення сердечника.
