Реферат



Изобретение относится к сельскохозяйственной технике и может быть использовано для глубокого рыхления почвы с равномерной по глубине заделкой в нее органических удобрений или химических мелиорантов, предварительно разбросанных на поверхности почвы. Целью изобретения является повышение равномерности распределения по глубине щели удобрений, предварительно разбросанных по поверхности почвы. Устройство для нарезки щелей с одновременным внесением в них органических удобрений содержит раму, на которой установлен рыхлитель-щелерез 2. К задней части щелереза прикреплен материалопровод 3, представляющий собою плоскую коробку без задней стенки. Рядом со стенками материалопровода 3 под встречным углом к направлению движения установлены два подпружиненных сферических диска 4, к осям которых прикреплены скребки 5. Сзади материалопровода 3 по центру щели, образованной щелерезом 2, установлен плоский подпружиненный диск 6. Устройство работает следующим образом. Щелерез 2 прорезает в почве щель определенной глубины. Материалопровод 3 установлен выше поверхности почвы, так чтобы в него не попадали комки почвы. Удобрения, предварительно разбросанные по поверхности почвы, захватываются скребками 5 и подаются на внутреннюю поверхность дисков 4, которые перебрасывают удобрения внутрь материалопровода 3. 1 з.п.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1583003 А 1 (51)5 А 01 В 49 06 13 16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д BTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЬ1Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4424070/30-15 (22) 06.04.88 (46) 07.08.90. Бюл. № 29 (71) Херсонский сельскохозяйственный институт им. А. Д. Цюрупы (72) К. В. Петроградов (53) 631.33 (088.8) (56) Авторское свидетельство СССР № 360908, кл. А 01 В 13/16, 1971. (54) У(ТРОЙСТВО ДЛЯ НАРЕЗКИ ЩЕЛЕЙ С ОДНОВРЕМЕННЫМ ВНЕСЕНИЕМ

В НИХ ОРГАНИЧЕСКИХ УДОБРЕНИЙ (57) Изобретение относится к сельскохозяйственной технике и может быть использовано для глубокого рыхления почвы с равномерной по глубине заделкой в нее органических удобрений или химических мелиорантов, предварительно разбросанных на поверхности почвы. Целью изобретения является повышение равномерности распределения по глубине щели удобрений, предварительно разбросанных по поверхности почвы. Устройство для нарезки щелей с одновременным внесением в них органических удобрений содержит раму, на которой установлен рыхлитель-щелерез 2. К задней части щелереза прикреплен материалопровод 3, представляющий собой плоскую коробку без задней стенки. Рядом со стенками материалопровода 3 под встречным углом к направлению движения установлены два подпружиненных сферических диска

4. к осям которых прикреплены скребки 5.

Сзади материалопровода 3 по центру щели, образованной щелерезом 2, установлен плоский подпружиненный диск 6. Устройство работает следующим образом. 1Целерез 2 прорезает в почве щель определенной глубины.

Материалопровод 3 установлен выше поверхности почвы, так чтобы в него не попадали комки почвы. Удобрения, предварительно разбросанные по поверхности почвы, захватываются скребками 5 и подаются на внутреннюю поверхность дисков 4, которые перебрасывают удобрения внутрь материалопровода 3. 1 з. и. ф-лы. 2 ил.

1583003

Изобретение относится к сельскохозяйственной технике и может быть использовано для глубокого рыхления почвы с равномерной по глубине заделкой в нее органических удобрений или химических мелиорантов, предварительно разбросанных на поверхности почвы.

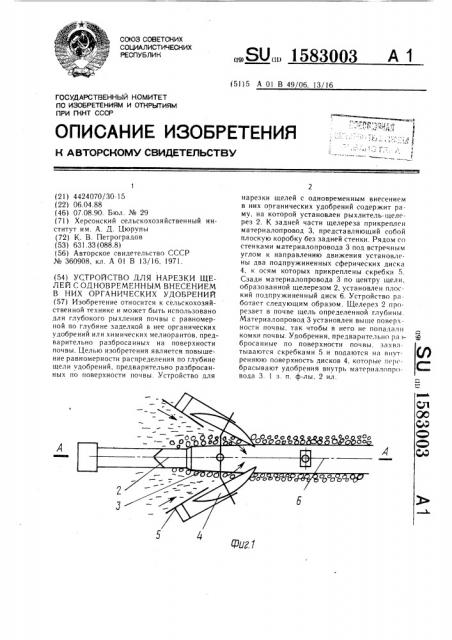

Целью изобретения является повышение равномерности распределения по глубине щели удобрений, предварительно разбросанных по поверхности почвы. г1а фиг. 1 изображено устройство для нарезки щелей с одновременным внесением в них органических удобрений, вид сверху; на фиг. 2 — разрез А-А на фиг. 1.
