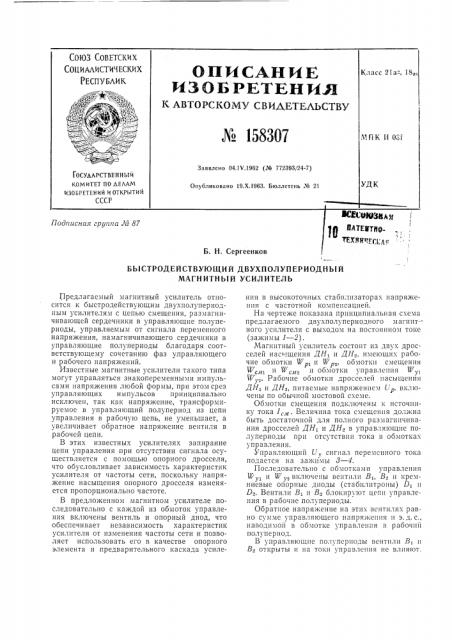

СОюз Соввтских

СОЦИАЛИСТИЧЕСКИХ

1 ЕСПУЬЛИК

ОПИСА.НЦЕ О РЕтинИл

К АВТОРСКОМУ СВИ,ЛЕТЕЛЬСТВУ

X 158307

Класс 21ае, 18он

Заявлено 04.IV.1962 (№ 772393/24-7) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО АЕААМ

ИЗОБРЕТЕНИЙ И ОТКРЬ1ТИЙ ссср

Опубликовано 19.Х.1963. Бюллетень лй 21 ©смЮЗыл м

i в теВтнр

TEXRR lqFrЕ 4 о

Подписная группа ¹ 87

Б. Н. Сергеенков

БЬ!СТРОДЕЙСТВУЮЩИЙ ДВУХПОЛУПЕРИОДНЪ|Й

МАГНИТНЫЙ УСИЛИТЕЛЬ

Предлагаемый магнитный усилитель относится к быстродействующим двухполупериодным усилителям с цепью смещения, размагничивающей сердечники в управляющие полупериоды, управляемым от сигнала переменного напряжения, намагничивающего сердечники в управляющие полупериоды благодаря соответствующему сочетанию фаз управляющего и рабочего напряжений.

Известные магнитные усилители такого типа могут управляться знакопеременными импульсами напряжения любой формы, при этом срез управляющих импульсов принципиально исключен, так как напряжение, трансформируемое в управляющий полупериод из цепи управления в рабочую цепь, не уменьшает, а увеличивает обратное напряхкение вентиля в рабочей цепи.

В этих известных усилителях запирание цепи управления при отсутствии сигнала осуществляется с помощью опорного дросселя, что обусловливает зависимость характеристик усилителя от частоты сети, поскольку напряжение насыщения опорного дросселя изменяется пропорционально частоте.

В предложенном магнитном усилителе последовательно с каждой из обмоток управления включены вентиль и опорный диод, что обеспечивает независимость характеристик усилителя от изменения частоты сети и позволяет использовать его в качестве опорного элемента и предварительного каскада усиления в высокоточных стабилизаторах напряжения с частотной компенсацией.

На чертеже показана принципиальная схема предлагаемого двухполупериодного магпнт-* ного усилителя с выходом на постоянном токе (зажимы 1 — 2).

Магнитный усилитель состоит из двух дросселей нас-.щения ДН, и ДН., имеющих рабочие обмотки W u W, обмотки смещения

Ю сн1 и 1Р,„, и обмотки управления и у, Ю,е. Рабочие обмотки дросселей насыщения

ДН1 и ДН, питаемые напряжением U>, включены по обычной мостовой схе»е.

Обмотки смещения подключены и источнику тока 1,„,. Величина тока смещения должна быть достаточной для полного размагничивания дросселей ДН1 и ДН в управляющие полупериоды при отсутствии тока в обмотках управления.

Управляющий U„c»r»aë переменного тока подается на зажимы 8 — 4.

Последовательно с обмотками управления

K,„и W, включены вентили В>, В. и кремниевые опорные диоды (стабнлнтроны) Р„н

D . Вентили В, и В блокируют цепи управления в рабочие полупериоды.

Обратное напряжение на этих вентилях равно сумме управляющего напряжения и э.д. с., наводимои в обмотке управления в рабочий полупериод.

В управляющие полупсрноды вентили В1 и

B.» открыты и на токи управления не влияют.

М 158307

Предмет изобретения

Составитель С. Ситникова

Редактор С. Л. Богатырева Тсхрсд А. A. Камышникова Корректор P. Т. Келембет

Подл. к печ. 11/XII — 63 г. Формат бум. 60 Х 901/в Объем 0,23 нзд. л.

Зак. 3092/1 Тираж 800 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2

Стабилитроны Пт и Вв подбираются таким образом, чтобы напряжение, при котором они открываются, превосходило возможную величину э.д. с., наводимой в обмотках управления в управляющие полупериоды.

При отсутствии управляющего сигнала стабилитроны блокируют цепи управления, и происходит полное размагничивание дросселей рабочим напряжением, что возможно при достаточной величине тока смещения.

При этом магнитный усилитель закрыт. При наличии управляющего сигнала, открывающего стабилитроны, дроссели насыщения размагничиваются неполностью из-за намагничивающего действия обмоток управления, что приводит к соответствующему увеличению напряжения па нагрузке.

При угеличепии сигнала уровень размагничивания уменьшается, в результате чего выходное напряжение возрастает на величину

Ю р

Л /вых — К М/у, где Ку =

Быстродействующий двухполупериодный магнитный усилитель с цепью смещения, размагничивающей сердечники в управляющие полупериоды, и с управлением от сигнала переменного напряжения, сфазированного относительно переменного напряжения, питающего рабочие цепи усилителя таким образом, что в управляющие полупериоды происходит намагничивание сердечников, отличающийся тем, что, с целью обеспечения независимости характеристик магнитного усилителя от частоты питающего напряжения, последовательно с каждой из управляющих обмоток включен вентиль и опорный диод.
