Реферат



Изобретение касается сухой инерционной очистки газов от пыли и позволяет обеспечить стабилизацию эффективности при изменении расхода газа. Вихревой пылеуловитель содержит цилиндроконический корпус 1, в котором соосно установлен циклон 3 с патрубком 4 ввода запыленных газов, под циклоном расположена отбойная шайба 5, жестко связанная с винтом 8, установленным в направляющих 13 с возможностью осевого перемещения. В циклоне расположены лопатки 6, жестко связанные с отбойной шайбой. В зависимости от расхода газа под воздействием динамического напора лопатки 6 поворачиваются и через винт 8 поднимают шайбу 5, уменьшая зазор между шайбой и корпусом. При уменьшении расхода газа пружина 10 опускает шайбу, увеличивая зазор. 2 ил.

А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг.!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPHTHAM

ПРИ ГКНТ .СССР

1 (21) 4496903/3 1-26 (22) 18. 10.88 (46) 07.08.90. Вюп. и 29 (71) Воронежский технологический ийститут (72) В.В.Варваров (53) 621. 928.3 7 (088. 8) (56) Авторское свидетельство СССР

9 731993, кл. В 01 D 45/12, 1978. (54) ВИХРЕВОЙ ПЬШЕУЛОВИТЕЛЬ (57) Изобретение касается сухой инерционной очистки газов от пыли и позволяет обеспечить стабилизацию эффективности при изменении расхода газа.

Вихревой пыпеуловитель содержит циЩ) g В 01 D 45/12 В 04 С 11/00

- линдроконический корпус 1, в котором соосно установлен циклон 3 с патрубком 4 ввода запыленных газов под ць.клоном расположена отбойная шайба

5, жестко связанная с винтом 8, установленным в направляющих 13 с возможностью осевого перемещения. В циклоне расположены лопатки 6, жестко связанные с отбойной шайбой. В зависимости от расхода газа под воздействием динамического напора лопатки, 6 поворачиваются и через винт 8 поднимают шайбу 5, уменьшая зазор между шайбой и корпусом. При уменьшении расхода газа пружина 10 опускает шайбу, увеличивая зазор. 2 ил.

1583145

Изобретение относится к области сухой инерционной очистки газов от пыли и может быть использовано для улавливания пыпи в химической, пищевой и других отраслях промышленности.

Целью изобретения является стабилизация эффективности очистки за счет автоматического регулирования величины зазора между отбойной шайбой и

Корпусом циклона при изменении расхода газа.

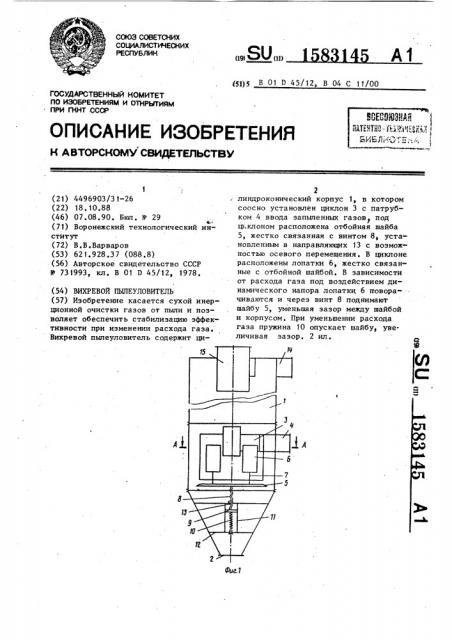

На фиг.1 изображен пыпеуловитель,, продольный разрез; на фиг .2 — сечение

А-А на фиг.1,. 15

Пылеуловитель содержит цилиндроконический корпус 1, пыпевыгрузной патрубок 2. Внутри корпуса 1 соосно

Ему установлен циклон 3, соединенный с патрубком 4 ввода запыленного газа. 2О

Под циклоном 3,соосно ему установлена отбойная шайба 5 с приводом осевого

4 перемещения. В циклоне установлены лопатки 6, жестко закрепленные посредством кронштейнов 7 на шайбе 5.

Винт 8 осевого перемещения шайбы установлен соосно корпусу 1, в верхней части жестко связан с отбойной шайбой

5, а в нижней части, посредством пластины 9 — с пружиной 10 которая зак- 3О реплена с возможностью вращения в стакане 11. Стакан 11 жестко прикреплен кронштейнами 12 к корпусу 1 и имеет направляющую 13 для возвратно-поступательного движения винта 8.

С корпусом 1 соединен патрубок 14

Ввода вторичного газа и осевая выхлопная труба 15.

Пылеуловитель работает следующим образом.

4О

Запыленный воздушный лоток через патрубок 4 подается в циклон 3. Напор воздушного потока в циклоне 3 сообщает вращательное движение лопаткам 6, что в свою очередь заставляет выкру- 45 чиваться винт 8 по направляющей 13, преодолевая усилие пружины 10. Чем больше расход газа и, следовательно, скоростной напор воздушного потока в циклоне 3, тем на большее расстояние поднимается винт 8 с отбойной шайбой

5. При этом зазор между отбойной шайбой 5 и торцом циклона будет уменьшаться, что способствует исключению взмучивания и выноса уже уловленной пьити из бункера пыпеуловителя.

При уменьшении расхода газа в циклоне 3 динамическое давление на лопатки 6 будет меньше и под действи ем усилия пружины 10 винт 8 будет вкручиваться по направляющей 13 в стакан

11. При этом отбойная шайба 5 будет опускаться вниз, увеличивая зазор между торцом циклона и шайбой 5, что способствует лучшему использованию центробежной силы в циклоне и отводу уловленной пыли в бункер пылеуловит еля.

Путем подбора упругости пружины 10 для конкретных величин изменения динамического напора в циклоне 3 можно постоянно поддерживать оптимальные величины изменения зазора между шайбой 5 и торцом циклона 3. При этом вращение лопаток 6 в ту или иную сторону- „(а следовательно, перемещение ввер3г или вниз отбойной шайбы 5) будет происходить только при изменениях динамического напора в циклоне 3. В

I обычном положении лопатки 6 неподвижны, конструктивно они направлены по касательной к выхлопной трубе циклона 3, что облегчает процесс отделения пыли в циклоне и переход очищенного газа в выхлопную трубу циклона 3.

Формула изобретения

Вихревой пыпеуловитель, содержащий цилиндроконический корпус с патрубком ввода вторичного газа, осевой выхлоп" ной трубой, пылевыгрузным патрубком, установленный внутри корпуса соосно. ему циклон с патрубком ввода запыленного газа, отбойной шайбой, расположенной под циклоном с зазором к нему, и механизмом осевого перемещения шайбы, отличающийся тем, что, с целью стабилизации эффективности очистки за счет автоматического, регулирования величины зазора между отбойной шайбой и корпусом циклона при изменении расхода газа, циклон снабжен лопатками, расположенными в его полости и соединенными с отбойной шайбой, а механизм перемещения выполнен в виде винта, соединенного верхним торцом с шайбой а нижним торцом—

3 с пластиной, которая укреплена на пружине, установленной в стакане с возможностью вращения.

1583145 юг.2
