Тарельчатый гранулятор

Тарельчатый гранулятор

Иллюстрации

Показать все

Реферат



Изобретение относится к тарельчатым грануляторам и позволяет повысить выход товарных гранул и их прочность. Гранулятор содержит вращающуюся наклонную тарель 1 и укрепленный на раме в разгрузочном секторе измельчающий элемент, имеющий ось 4 вращения и радиальные стержни 5. Измельчающий элемент закреплен на раме с помощью плоских шарнирных механизмов 6, ось 4 вращения элемента расположена горизонтально, а проекция оси 4 на плоскость днища тарели 1 и радиус тарели, проведенный через точку пересечения окружности тарели и проекции на нее оси вращения элемента, образуют угол не более 15°. 1 табл. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ ВЕСКИХ

РЕСПУБЛИН (gg)g В 01 J 2/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКУП ИЯМ

ПРИ ГКНТ СССР (21) 4408244/23-26 (22) 11.04.88 (46) 07,08.90, Бюл, В 29, (71) Северный горно-обогатительный комбинат им. Комсомола Украины (72) С.Г,Савельев и П.Я.Тыква (53) 66,099 ° 2(088.8) (56) Авторское свидетельство СССР

11 1393470, кл, В 01 J 2/14, 1985. (54).ТАРЕЛЬЧАТЫЙ ГРАНУЛЯТОР (57) Изобретение относится к тарельчатым грануляторам и позволяет повысить выход товарных гранул и их прочность, Гранулятор содержит вращающую,.SU„„1583157 A 1

2 ся наклонную тарель 1 и укрепленный на раме в разгрузочном секторе измельчающий .элемент, имеющий ось 4 вращения и радиальные стержни 5, Измель чающий элемент закреплен на раме с помощью плоских шарнирных механизмов

6, ось 4 вращения элемента расположена горизонтально, а проекция оси 4 на плоскость днища тарели 1 и радиус тарели, проведенный через точку пересечения окружности тарели и проекции на нее оси вращения элемента, образуют угол не более 15, 2 ил, 1 табл.

1583157,Изобретение относится к грянули"рованию материалов и может бьггь использовано во всех отраслях народно-, го хозяйства для производства гранулир о ванн ог о пр оду к та из сыпучих материалов, преимущественно в металлургической и силикатной промышлепности

Цель изобретения — повышение выхода товарных гранул и их прочности.

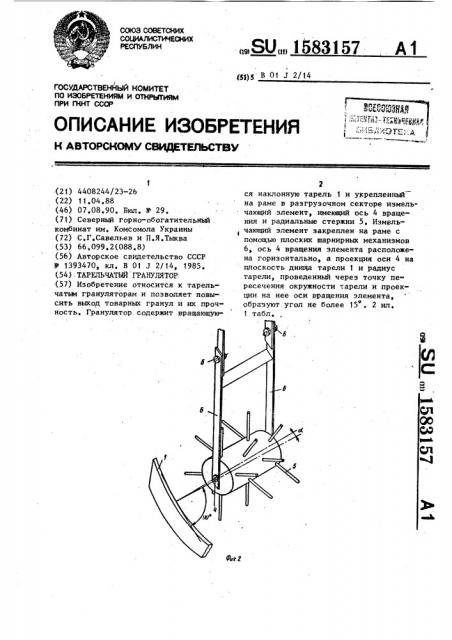

На Аиг. 1 показан гранулятор; на

ФИг. 2 — шарнирные механизмы, Тарельчатый гранулятор содержит вращающуюся наклонную тарель 1 и укрепленный на раме 2 в разгрузочном секторе измельчающий элемент 3, име«ющий ось 4 вращения и радиальные стержни 5, Измельчающий элемент закреплен на раме с помощью плоских шарнирных механизмов 6, ось его вращения расположена горизонтально, а

Ироекция оси 4 вращения элемента 3 йа плоскость днища тарели 1 и.радиус тарели, проведенный через точку пересечения окружности тарели и проекции на нее оси вращения элемента, образуют угол d не более 15

Гранулятор работает следующим образом. 30

При включении гранулятора и подаче в тарель гранулируемого материала

Элемент, вступая в. соприкосновение

С движущимся потоком материала, начинает вращаться, немного приподнима35 ясь над исходным положением, Крупные

Куски материала, сталкиваясь с торцевой частью стержней, разрушаются, Уплотняющее воздействие элемента на. гранулы повышает их прочность.

Сравнительные испытания предлагаемого гранулятора и известных устройств проводят в опытно-промышпен1 ных условиях. Диаметр тарели гранулятора и высота ее борта составляют соответственно 1,0 и 0,65 м. Угол наклона тарели к горизонтали 47 скорость вращения 6,5-6,7 об/мин.

Элемент в виде цилиндра диаметром

120 и длиной 200 мм имеет на боковой поверхности 20 радиально размещенньгх стержней диаметром 12 мм и длиной

120,мм. Элемент предлагаемого гранулятора закрепляют в разгрузочном секторе тарели с помощью плоских шарнирных механизмов в нескольких положениях таким образом, чтобы при горизонтальном положении оси вращения элемента проекция оси вращения элемента на плоскость днища тарели и радиус тарели, проведенный через точку пересечения окружности тарели и проекции на нее оси вращения элемента, образовывали угол 2 и 15 относительно радиуса против направления вращения тарели, а также угол 15 в сторону вращения тарели. Испытывают также работу гранулятора с шарнирно закрепленным элементом при величине указанного угла 20 в обоих направлениях относительно движения тарели, В известном грануляторе элемент укрепляют на опорной раме тарели посредством регулируемых по длине тросов-растяжек, при этом стержни на поверхности элемента расположены в шахматном порядке °

Качество сырых окатышей в,ходе сравнительных испытаний окомкования железорудной шихты на базе магнетитового концентрата представлено в таблице.

Результаты испытаний показывают, что предлагаемый гранулятор позволяет увеличить содержание в готовом продукте кондиционных по крупности окатышей на 14,3 отн.Х и повысить их прочность на 10-13Х по сравнению с известным устройством.

Формула изобретения

Тарельчатый гранулятор, содержащий вращающуюся наклонную тарель и укрепленный на раме в разгрузочном секторе измельчающий элемент, имеющий ось вращения и радиальные стержни, отличающийся тем, что, с целью повышения выхода товарных гранул и их прочности, измельчающий элемент закреплен на раме с помощью

\ плоских шарнирных механизмов, ось вращения элемента расположена горизонтально, а проекция оси вращения элемента на плоскость днища тарели и радиус тарели, проведенный через точку пересечения окружности тарели и проекции на нее оси вращения элемен та, образуют угол не более 15 о

1583157

Гранулятор

Содержание фракций, X крупности (8 мм 8-18 мм >18 мм

Составитель Р,Горяинова

Редактор Н,Лазаренко Техред М.Ходанич Корректор А.Обручар

Заказ 2217 Тираж 418 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,!01

Предлагаемый

Известный

Прочность на сжатие, кг/окатьпп

1,1

1,0

Прочность на сбрасывание, раз

5,2

4., 6

5,0

10,2

86,4

75,5

8,6

14,3
