Способ получения плавленого оксида магния

Способ получения плавленого оксида магния

Иллюстрации

Показать все

Реферат



Изобретение относится к способам получения плавленого оксида магния, применяемого в электротехнической промышленности в качестве наполнителя для трубчатых электронагревателей. Цель изобретения - повышение электроизоляционных свойств и снижение содержания оксида кальция в готовом продукте. Это достигается использованием для плавки в электродуговой печи сырья с размером кусков 150-250 мм. Удельное сопротивление порошков составляет (при 1000°С)2,0 .10 7-3,0 .10 7Ом .см, (при 800°С)1,2 .10 9-9,5 .10 8 Ом .см

электрическая прочность 1,30-1,50 кВ/мм

содержание оксида кальция 1,50-1,70 мас.доли %. 1 табл.

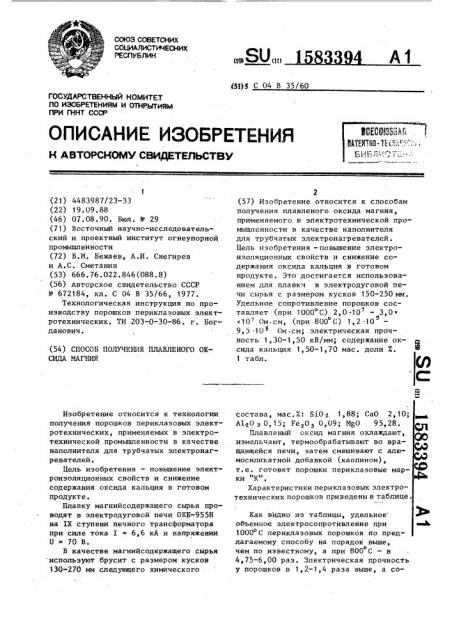

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

II (21) щ) С 04 В 35/60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTÎPCHQMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4483987/23 33 (22) 19.09,88 (46) 07.08.90. Бюл. Н - 29 (71) Восточныи научно-исследовательский и проектный институт огнеупорной промышленности (72) В.M. Бежаев, А.И, Снегирев и А.С. Сметанин (53) 666.76.022.846(088.8) (56) Авторское свидетельство СССР

М 672184, кл. С 04 В 35/66, 1977.

Технологическая инструкция по производству порошков периклазовых электротехнических. ТИ 203-0-30-86. г ° Богданович. (54) СПОСОБ ПОЛУЧЕНИЯ ПЛАВЛЕНОГО ОКСИДА МАГНИЯ

Изобретение относится к технологии получения порошков периклазовых электротехнических, применяемых в электротехнической промышленности в качестве наполнителя для трубчатых электронагревателей.

Цель изобретения — повышение электроизоляционных свойств и снижение содержания оксида кальция в готовом продукте.

Плавку магнийсодержащего сырья проводят в электродуговой печи ОКБ-955Н на IX ступени печного трансформатора при силе .тока Х = 6,6 кА и напряжении

U = 70 В, В качестве магнийсодержащего .сырья используют брусит с размером кусков

130-270 мм следующего химического

2 (57) Изобретение относится к способам получения плавленого оксида магния, применяемого в электротехнической промышленности в качестве наполнителя для трубчатых электронагревателей.

Цель изобретения - повышение электроизоляционных свойств и снижение содержания оксида кальция в готовом продукте. Это достигается использованием для плавки в электродуговой печи сырья с размером кусков 150-250 мм.

Удельное сопротивление порошков составляет (при 1000 С) 2,0 -10" — 3,0

«10 Ом см, (при 800 С) 1,2 -IO

9,5 10 Ом-см; электрическая прочность i 30-1,50 кВ/мм, содержание оксида кальция 1,50-1,70 мас. доли X.

1 табл. состава, мас.%: SiOä 1,88; СаО 2,10;

А1гО э 0,15; ГегОз 0 09 Mg0 95,28.

Плавленый оксид магния охлаждаю т, измельчают, термообрабатывают во вращающейся печи, затем смешивают с алюмосиликатной добавкой (каолином), т.е. готовят порошки периклазовые марки "К"

Характеристики периклазовых электротехнических порошков приведены в таблице.

Как видно из таблицы, удельное объемное электросопротивление при

1000 С периклазовых порошков по предлагаемому способу на порядок выше, о чем по известному, а при 800 С вЂ” в

4,75-6,00 раз. Электрическая прочность у порошков в 1,2-1,4 раза вышее, а со1583394 держание СаО в 1, 10-1,26 раз ниже по с равнению с известным способом. содержащего сырья в электродуговой печи, отличающийся тем, что, с целью повьппения электроизоляционных свойств .и снижения содержания оксида кальция в готовом продукте, для плавки используют сырье с размером кусков 150-250 мм.

Формула изобретения

Способ получения плавленого оксида магния путем плавления кускового магнийЭлектроизоляционные свойства

Удельное объемное электросопротивление, Ом.см, при темпе,а, еC

Электрическая прочность, кВ/мм

1000

800

Предлагаемый способ

3,0 10 1,2 ° 10

2,0-10т 9,5 ° 10

2,5 10 1,2 10>

Известный способ

7,0 -10 2,0.10

250

1,50

1,30

1,40

1,50

1,70

1,60

1,08

1,90

Составитель Л. Булгакова, Техред А.Кравчук Корректор О. Ципле

Редактор Н. Гулько

Эаказ 2228

Тираж 569

Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Размер кусков магннйсодержащего сырья, мм

Содержание оксида кальция в приклаэе, мас. доли
