Состав для комплексного насыщения сплавов на основе титана

Состав для комплексного насыщения сплавов на основе титана

Иллюстрации

Показать все

Реферат



Изобретение относится к химико-термической обработке металлов, в частности к диффузионному насыщению кремнием и хромом поверхностей изделий из титана. Цель изобретения - повышение стойкости к термоциклическим ударам. Состав содержит компоненты в следующем соотношении, мас.%: дисилицид титана 25-29

дисилицид хрома 47-55

фтористый алюминий 1-3

порошок кремния остальное. Термостойкость (уд.прирост массы) 7-9 г/м 2

жаростойкость 4,4-5,7 г/м 2, технологичность - смесь не спекается. 2 табл.

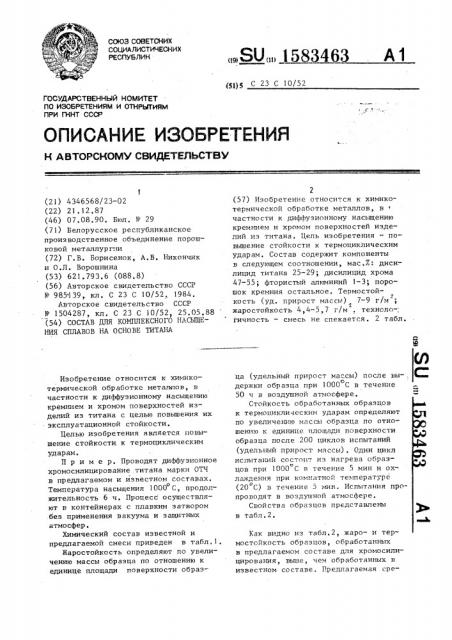

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (ц) С 23 С 10/52

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4346568/23-02 (22) 21,12,87 (46) 07.08.90. Бюл, № 29 (71) Белорусское республиканское производственное объединение порошковой металлург.m (72) Г. В. Борисенок, А. В. Никончик и О.Л. Ворошнина (53) 621.793,6 (088,8) (56) Авторское свидетельство СССР

N- 985-139, кл, С 23 С 10/52„ 1984.

Авторское свидетельство СССР

¹ 1504287, кл, С 23 С 10/52, 25.05.88 (54) СОСТАВ ДЛЯ КОМПЛЕКСНОГО НАСЬПЦЕНИЯ СПЛАВОВ НА ОСНОВЕ ТИТАНА

Изобретение относится к химикотермической обработке металпов, в частности к диффузионному насыщению кремнием и хромом поверхностей изделий из титана с целью повышения их эксплуатационной стойкости.

Целью изобретения является новышение стойкости к термоциклическим ударам.

Пример, Проводят диффузионное хромосилицирование титана марки ОТЧ в предлагаемом и известном составах. о, Температура насыщения 1000 С, продолжительность 6 ч. Процесс осуществляют в контейнерах с плавким затвором беэ применения вакуума и защитных атмосфер.

Химический состав известной и предлагаемой смеси приведен в табл.1, Жаростойкость определяют по увеличению массы образца по отношению к единице площади поверхности образ„, 80„„1583463

2 (57) Изобретение относится к химикотермической обработке металлов, в частности к диффузионному насыщению кремнием и хромом поверхностей изделий из титана. Цель изобретения — повышение стойкости к термоциклическим ударам. Состав содержит компоненты в следующем соотношении, мас,7.: диси.— лицид титана 25-29; дисилицид хрома

47-55; фтористый алюминий 1-3; порошок кремния остальное. Термостойг кость (уд. прирост массы) 7-9 г/м г жаростойкость 4, 4-5, 7 г/м . техноло-. гичность — смесь не спекается. 2 табл. ца (удельный прирост массы) после вы- . С о держки образца при 1000 С в течение

50 ч в воздушной атмосфере.

Стойкость обработанных образцов

K термоциклическим ударам определяют по увеличению массы образца по отношению к единице площади поверхности образца после 200 циклов испытаний (удельный прирост массы), Один цикл испытаний состоит из нагрева образцов при 1000 С в течение 5 мин и охлаждения при комнатной температуре (20 С) в течение 5 мин, Испытания пропроводят в воздушной атмосфере.

Свойства образцов предcTBBJIeHbl

:В в та л. б 2

Как видно из табл.2, жаро- и термостойкость образцов, обработанных в предлагаемом составе для хромосилицирования, выше, чем обработанных в известном составе. Предлагаемая сре1583463 а также обладает хорошей технолочностью, 1-3

Остальн

Таблица1

Содержание компонентов, мас.Ж

Состав

Смесь

Дисили, Дисилицид хрома

ДисилиАлюминий фтористый

Порошок кремния цид титана цид ванадия

ИзвестHbIA

Предлагаемый

16-20

27

1

3

38-42

1-3

2

Остальное l1

5I

Таблица2

Удельный прирост массы, г/м

Т ехноло гично стъ

Состав

Смесь состава

Жаростой- Термостойкость кость

Смесь не спекаетИзвестный

6,4-7.,0 11-10 ся и не налипает на образцы

Смесь не спекаетПредлагаемый

5,7 ся и не налипает на образцы

То же

5,0

4,4

Составитель И. Никишкина

Техред М.Ходанич Корректор Т. Малец

Редактор Н, Рогулич

Г

Заказ 2232 Тираж 813 Подписное

BIHHHHH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул . Гагарина,101

Формула изо брет ения

Состав для комплексного насыщения снлавов на основе титана, содержащий порошок кремния, дисилицид титана, дЦснлицид тугоплавкого металла, фТористый алюминий, о т л и ч а юшийся тем, что, с целью повышения стойкости к термоциклическим ударам, он в качестве дисилицида тугоплавкого металла содержит дисилицид хрома при следующем соотношении компонентов, мас.Е:

Дисилицид титана 25-29

Дисилицид хрома 47-55

Фтористый алюминий

Порошок кремния
