Способ возведения гидроузла

Способ возведения гидроузла

Иллюстрации

Показать все

Реферат



Изобретение относится к области гидротехнического строительства. Цель изобретения - сокращение продолжительности строительства. При осуществлении способа суженную часть русла 5 одновременно с сооружением незатопляемого котлована 7 ограждают затопленными в паводок перемычками 2. Отвод воды осуществляют в межень через отводной тоннель 1, выполненный на одном из берегов. В паводок воду дополнительно отводят через суженную часть русла реки с переливом потока через затопляемые перемычки и недостроенное сооружение, при этом работы в межень проводят на всех русловых сооружениях гидроузла, а в паводок - только в незатопляемом котловане. Котлованом ограждают станционную плотину и здание ГЭС и образуют его незатопляемыми верховой и низовой перемычками и бетонным раздельным устоем 3, возводимым в период межени. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sI>s Е 02 В 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPbITVIRM

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I1 xg, "

C ф

Г1.

i 9

Ъ.(21) 4400516/31-15 (22) 01,04.88 (46) 07.08,90. Бюл. ¹ 29 (71) Горьковский инженерно-строительный институт им, В.П, Чкалова (?2) Б.М. Ерахтин и В.Н, Грандилевский (53) 627.8(088.8) (56) Моисеев С.М., Моисеев И.С, Каменно-земляные плотины, M.: Энергия, 1977, с, 182 —.188

Николаев Ю,Г., Якобсон А.Г, Пропуск расходов реки при гидротехническом строительстве..M.: Энергия, 1978, с..20-23. (54) СПОСОБ ВОЗВЕДЕНИЯ ГИДРОУЗЛА (57) Изобретение относится к области гидротехническогостроительства. Цельизобретения — сокращение продолжительности

„„5U„„1583511 А1 строительства. При осуществлении способа суженную часть русла 5 одновременно с сооружением незатопляемого котлована 7 ограждают затопленными в паводок перемычками 2. Отвод воды осуществляют в межень через отводной тоннель 1, выполненный на одном из берегов. В паводок воду дополнительно отводят через суженную часть русла реки с переливом потока через затопляемые перемычки и недостроенное сооружение, при этом работы в межень проводят на всех русловых сооружениях гидроузла, а в паводок — только в незатопляемом котловане. Котлованом ограждают станционную плотину и здание ГЭС и образуют его незатопляемыми верховой и низовой перемычками и бетонным раздельным устоем 3, возводимым в период межени; 4 ил.!

50351 !

Изобретение относится к гидротех ическому строительству и может быть использовано при сооружении гидроузлов на многоводных реках с большой внутригодовой неравномерностью стока. 5

Цель изобретения — сокращение продолжительности строительства.

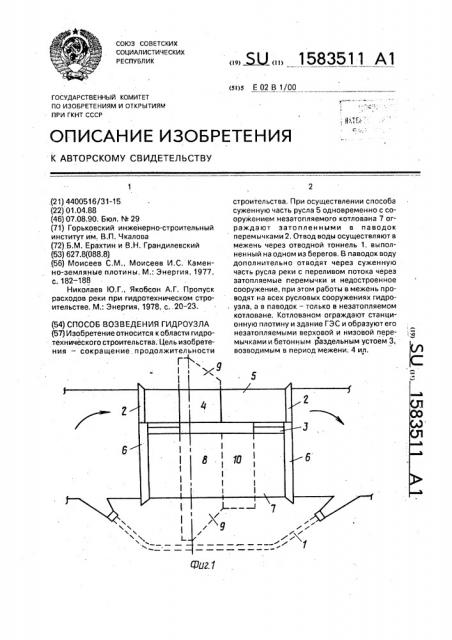

На фиг. 1 представлена схема возведе-! ния сооружений гидроузла при пропуске 10, строительных расходов как в межень, так и во время паводков; на фиг. 2 и 3 — то же, во время первых паводков; на фиг, 4 — то же, !! по достижении плотиной отметок, близких к расчетным, 15 ! Способ осуществляется следующим об;,разом.

На первом этапе (после проходки строительного тоннеля 1 для пропуска расходов межени и перекрытия русла реки) во время 20 межени сооружают общий котлован гидро; узла посредством возведения поперек всего русла затопляемых в паводки перемычек

2. В нем за время межени бетонируют раздельный устой 3 и плиту 4 плотины в сужен- 25 ной части русла 5. Одновременно на части русла перемычки 2 повышают до расчетных отметок, превращая их в незатопляемые паводками перемычки 6. Раздельный устой 3 вместе с перемычками б образуют внутри 30 общего затопляемого паводками котлована незатопляемый котлован 7. Все это время расходы реки пропускают через строительный тоннель 1.

На втором этапе — во время прохожде- 35 ния паводков — работы по возведению сооружений g — 1П напорного фронта производятся только в незатопляемом котловане

7 с пропуском расходов реки через строительныйтоннель 1 и стесненную часть русла 40 с переливом потока через гребень поперечных перемычек 2 в этой части русла.!!а третьем этапе — после возведения. плогины 4 в суженной части русла 5 в период межени до расчетных отметок с устрой-, ством в ней водопропускныхотверстий 11— работы ведутся одновременно по всему напорному фронту сооружений во все периоды года, Расходы реки в это время пропускают через строительный тоннель 1 и водопропускные отверстия 11.

При достижении плотиной отметок, позволяющих начать эксплуатацию сооружений, в меженний период заделывают часть водопропускных отверстий 11 и строительный тоннель и наполняют водохранилище, достройку водасливной плотины 4 осуществляют при пропуске расходов реки через оставшиеся водопропропускные отверстия

11 и агрегаты ГЭС.

Формула изобретения

Способ возведения гидроузла, включающего здание ГЭС, раздельный устой, станционую и водосливную плотины, методом секционирования русла с возведением перемычек для незатопляемого котлована на части русла и отводом воды через суженную часть русла, отл и ч а ю щи и с я тем, что, с целью сокращения продолжительности строительства, секционирование русла осуществляют после перекрытия реки одновременным сооружением в первую межень незатопляемого котлована ГЭС и затопляемого паводками котлована водосливной плотины, при этом работы по возведению начинают сразу на всех русловых сооружениях гидроузла под защитой перекрывающих все русло перемычек, а отвод воды производят в межень через выполненный в одном из берегов отводной тоннель и в паводки дополнительно через затопляемые пеемычки и недостроенные сооружения затопляемого котлована водосливной плотины в суженной части русла, 1583511

Составитель А.Козловский

Техред М.Моргентал . Корректор C. щекмар ф

Редактор В.Данко

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2234 Тираж 533 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5
