Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - улучшение технологии разработки материала при отрицательных температурах. Для этого последовательно включают дренажные коллекторы 6 для отвода отфильтровавшейся воды, начиная с дальнего ряда. Осветленную воду из отстойного пруда, размещенного в смежной секции, отводят сетью водосбросных коллекторов 9, уложенных в основании. Секции отвала разделяют фильтрующими щитами 2. Водоотводящая система из фильтрующего щита 2 и дренажных коллекторов 6 обеспечивает интенсивную консолидацию намытых отложений. 3 ил.

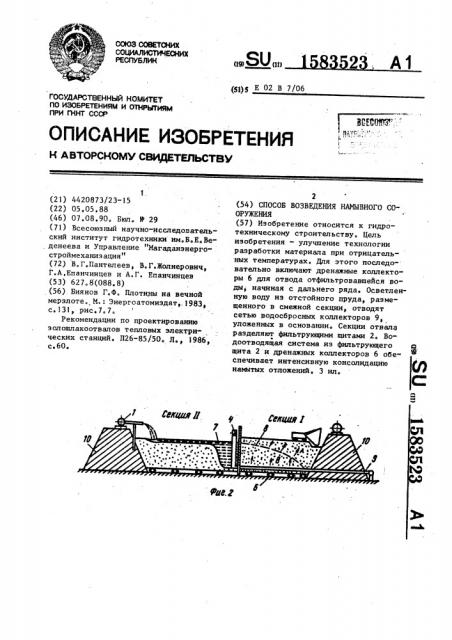

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111 (Si)S Е 02 В 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ KOMHTET

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

1. (21) 4420873/23-15 (22) 05.05.88 (46) 07.08.90. Бюл. Ф 29 (71) Всесоюзный научно-исследовательский институт гидротехники им.Б.Е.Be" денеева и Управление "Иагаданэнергостроймеханизация" (72) В,Г.Пантелеев, В.Г.Жолнерович, Г.A,Eïàí÷èíöåâ и А.Г. Епанчинцев (53) 627.8(088.8) (56) Биянов Г.Ф. Плотины на вечной мерзлоте,, М.: Энергоатомиздат,,1983, с.131, рис.7.7.

Рекомендации по проектированию золошлакоотвалов тепловых электрических станций. П26-85/50. Л., 1986, с.60.

2 (54) СПОСОБ ВОЗВЕДЕНИЯ HAMblBHOI О СООРУЖЕНИЯ (57) Изобретение относится к гидротехническому строительству. Цель изобретения - улучшение технологии разработки материала при отрицатель" ных температурах, Для этого последовательно включают дренажные коллекто" ры 6 для отвода отфильтровавшейся воды, начиная с дальнего ряда. Осветленную воду из отстойного пруда, размещенного в смежной секции, отводят сетью водосбросных коллекторов 9, уложенных в основаниио Секции отвала разделяют фильтрующими щитами 2. Водоотводящая система из фильтрующего щита 2 и дренажных коллекторов 6 обеспечивает интенсивную консолидацию намытых отложений. 3 ил.

1583523

Изобретение относится к гидротехническому строительству и может быть применено, в частности, при полезном использовании намытых на отвалах отходов промышленных предприятий.

Цель изобретения — повьппение эффективности работ путем улучшения технологии разработки отложений в пе" риод отрицательных температур. 10

На фиг.1 показана разработка отло" жений в период положительных температур; на фиг.2 - разработка отложений в период отрицательных температур;

,на фиг.3 — план золоотвала, воэноди ;мого по предложенному способу.

На фиг.1-3 — приняты следующие обозначения: 1 †. пульпопровод 2— (Ф фильтрующий щит, 3 — отфильтровавшаяся через щит вода, 4 — водосброс- 20 ной колодец, 5 — намытые отложения (твердая фаза), 6 — дренажные коллекторы (дренаж), 7 — отстойный пруд, 8 — уровень кривой депрессии, 9 — во" досбросные коллекторы, 10 — ограждающая 25 дамба. Стрелками А и В показаны направления теплового потока соответственно от фильтрации и от водосбросных коллекторов.

Способ осуществляют следующим об разом.

Золошлаковый материал по пульпопроводу 1 подают на секцию Е (фиг.1). ,Секции золоотвала разделяют фильтру-! . ющими щитами 2, а на секции I раз рабатываемой в зимний период, укладывают сеть водосбросных коллекторов 9.

Благодаря устройству фильтрующего щита 2 отфильтровавшаяся через щит 2 вода 3 поступает в нодосбросной колодец 4 на секцию II а твердая фаза

5 оседает на секции I. 3a 2-3 мес до наступления периода отрицательных температур, намыв на секции I прекращается. Причем в последний месяц эксплуатации этой секции в работу может быть нключен дренаж б. Водосбросная система из фильтрующего щита и дренажа обеспечивает интенсивную консолидацию намытых отложений, что ляет начать разработку золошлакового материала сразу после переключения пульповыпуска на секцию II.

Дпя поддержания необходимого температурного Режима на золошлакоотвале в зимний период на секции II устраивают отстойный пруд 7. В связи с тем, что у разделительного щита будут намыты наиболее тонкие фракции золошлакового материала, фильтрационный расход иэ. секции II не будет сущестненно влиять на уровень воды в отстойном пруду. С наступлением устойчивого периода отрицательных температур н работу включают дальнюю от разделительного щита ветку дренажа на секции I. В результате .этого действия устанавливается уровень кривой депрессии, который оказывает тепловое воздействие на вышележащие слои отложений, способствуя поддержанию их в талом состоянии (направление стрелок А),Эту же функцию выполняют и водосбросные коллекторы 9,(направление стрелок В). Таким образом, на разрабываемой секции формируется своеобразная теплопроводная система из аккумулятора тепла — отстойного пруда и проводников фильтрационного расхода, ограниченного уровнем кривой депрессии и водосбросных коллекторов, Температур а пульпы, поступающей на эолоотвал для наиболее распространенной схемы золоулавливания на

ТЭС СССР— с мокрыми золоуловителями — составляет !5-20 С. Потеря тепла в русле на надводном откосе намыва состанляет н самый холодный месяц

3-5О С. Следонательно, температура в отстойном пруду будет составлять

12-17 С (например, температура воды, профильтронавшейся через тело золоотнала Владивостокской ТЭЦ-2 высотой

40 м, составила 13-16 С).

По мере увеличения глубины разработки дальняя от фильтрующего щита ветка дренажа выключается и в работу вступает соседняя нетка. При последующих переключениях дренажа следует руководствоваться тем, чтобы уровень захватки ковшом экскаватора материала был выше уровня кривой депрессии, Это требование объясняется необходимостью разработки талого материала с влажностью, близкой к оптимальной, в то время как под уровнем кривой депрессии намытые отложения находятся в водонасыщенном состоянии. Как видно из фиг.2, после переключения дренажа наибольшее влияние на температурный режим разрабатываемых отложений будут оказывать водосбросные коллекторы, После завершения расчетного периода разработки пульповыпуски вновь пеI реключают на секцию I на секции II включается в работу дренаж и начи-.

Фиг.1

Составитель В. Байдаков

Техред Л.Олийнык Корректор Т. Малец

Редактор В.Данко

Заказ 2235 Тираж 537 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

5 158 нается разработка материала. При этом отстойный пруд, принимающий фильтрационный расход с секции Е, должен иметь наинизшую отметку.

Формула изобретения Способ возведения намывного сооружения, включающий отсыпку дамб обвалования, укладку дренажа, разделение отвала на секции и сезонную подачу пульпы на них, отвод осветленной воды через сбросные колодцы по водосбросным коллекторам и разработку на" мытых отложений, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности работ путем улучшения тех3523 6 нологии разработки отложений в период отрицательных температур, секции разделяют фильтрующими щитами, в основании секции, разрабатываемой в зимний период, укладывают дренажные коллекторы иэ труб и создают в ней тепловой режим регулированием уровня фильтрации иэ отстойного, пруда, образованного в смежной секции, путем последовательного включения дренажных коллекторов, начиная с дальнего относительно фильтрующих щитов ряда дренажных коллекторов, и отводом ос" ветленной воды по водосбросным коллекторам, связанным со сбросным колодцем.
