Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - повышение надежности сооружения за счет удаления избытка воды и ее очистки от химических примесей. Сначала устраивают карты 3, 4 намыва с последовательно расположенными отстойными прудами 5, 6, гидравлически соединенными между собой. Затем подают пульпу с минерализованной водой на карту 4 намыва из пульпопровода 1 до начала льдообразования. Оставшуюся после льдообразования сильно минерализованную воду откачивают на работающую карту. Далее процесс повторяют. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)5 Е 02 В 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЦЙ HOMHTET

ПО. ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2! ) 4441778/23-15 (22) 17.06.88 (46) 07.08.90. Бюл. М 29 (7!) Всесоюзный научно. исследовательский институт гидротехники им. Б.Е.Веденеева (72) В.Г.Пантелеев, А.Н.Гаврилов и A.Ã.×èñòÿêîâ (53) 627,8(088.8) (56) Рекомендации по проектированию золошлакоотвелов тепловых электрических станций. Л»: ВНИИГ, 1986, с.52, Рекомендации по проектированию золошлакоотвалов тепловых электрических станций, Л,: ВНИИГ, !986, с.48, р,. 22.

2 (54) СПОСОБ ВОЗВЕДЕНИЯ НАИЫВНОГО СООРУЖЕНИЯ (57) Изобретение относится к гидротехническому строительству. Цель изобретения — повышение надежности сооружения за счет удаления, избытка воды и ее .очистки от химических примесей. Сначала устраивают карты 3, 4 намыва с последовательно расположенными отстойныья прудами 5, 6, гидравлнчески соединенными между собой, Затем подают пульпу с минерализованной водой на карту 4 намыва из пульпопровода 1 до начала льдообраэования, Оставшуюся после льдообразования сильно минерализованную воду откачивают на а работаницую карту. Далее процесс повторяют. 2 ил.

1583528

Формула изобретения

А-А . а е в

Фиг. к

Составитель В.Байдаков

Редактор В„-Данко Техред Л.Олийнык Корректор T. Малец

Заказ 2235 Тираж 535 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Изобретение относится к гидротех ническому строительству, в частности

Ix способам возведения намывных со оружений — отвалов ТЭС, хвостохранилищ ГОК, шламохранилищ металлургических предприятий, в гидравлической системе которых циркулирует минерализо ванная вода, сброс который в водое мы открытого пользования запрещен.

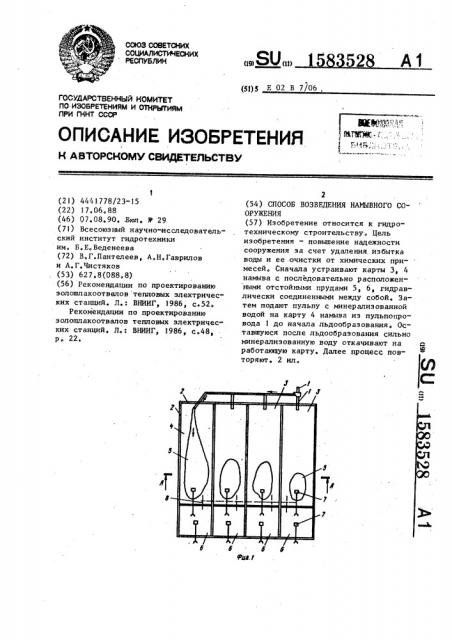

Цель изобретения — повышение надежости сооружения за счет удаления изытка воды и ее очистки от химических примесей, На фиг.1 изображен план карты наiва; на фиг 2 - разрез А-А на фиг.1;

На фиг,1,2 приняты следующие обозачения; 1 — пульпопровод; 2 — дамба бвалования;, — неработающие карты амыва; 4 — карта, на которую осущестляется намыв; 5 — отстойный пруд; — пруд вторичного отстоя; 7 " воосбросные колодцы; 8 — насосная усановка для откачки оставшейся после .Аьдообразования воды; 9 — лед в пруду вторичного отстоя; 10 — оставшая я после льдообразования вода повышенной мииерализации; 11 - минераЛиэованная вода работающей карты.

Стрелками показаны направления движения пульпы, Способ осуществляют следующим об- азом

Сначала устраивают карты 3, 4 на ыва с последовательно расположенными отстойными прудами 5, 6, гидравли ески соединенными между собой. Затем йодают пульпу с минерализованной водой на карту 4 намыва в течение одйого года из пульпопровода 1 до начала льдообраэования. После этого намыв на данную карту прекращают и на" чинают эксплуатацию следующей карты, а в отстойном пруду 5 и пруду б вто5 ричного отстоя производят замораживание минерализованной воды 11 на толщину 2/3 ее глубины. Оставшуюся после льдообраэования сильно минерализованную воду 10 откачивают с по" мощью насоса на работающую карту. Далее процесс повторяют с имеющимся объемом до получения экологически чистой воды, которую сбрасывают в во" доемы открытого пользования и используют в народном хозяйстве

Способ возведения намывного сооружения, включающий образование карт намыва с последовательно расположенными отстойными прудами и периодическую подачу пульпы с минералиэованной водой с годовым циклом намыва на каж25 дуюкарту, отличающийся тем, что, с целью повышения надежнос" ти сооружения эа счет удаления избытка воды и ее очистки от химических примесей, пульпу последовательно подают на каждую карту до начала дьдообразования, затем минерализованную воду циклически промораживают на каждой карте на толщину не более 2/3 ее глубины,- оставшуюся после замерзания воду перекачивают на работающую карту, далее после окончания всех циклов полученную чистую воду сбрасывают в водоемы открытого пользования, а затем процесс повторяют в. ука"

40 занной последовательности, причем количество карт назначают пропорцио" напьно числу годичных циклов.
