Способ возведения монолитных зданий

Способ возведения монолитных зданий

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и может быть использовано при строительстве монолитных зданий. Цель изобретения - сокращение трудозатрат на опалубочных работах. Способ возведения монолитных зданий предусматривает устройство внутренних стен и перекрытий в объемно-переставной опалубке и последующее возведение наружных стен, причем в первую очередь бетонируются простеночные части наружных стен смежных комнат одновременно, а затем надоконные и подоконные части наружных стен. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s Е 04 G 21/06, 13/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР! !

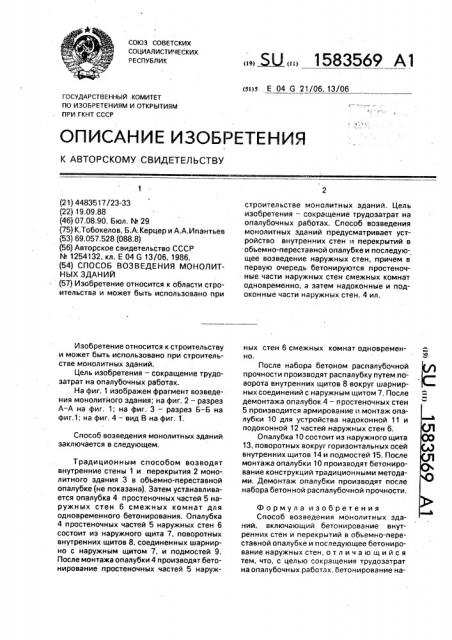

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (21) 4483517/23-33 (22) 19.09.88 (46) 07.08,90. Бюл, М 29 (75) К.Тобокелов, Б.А; Керцер и А.А.Ипантьев (53) 69.057.528 (088.8) (56) Авторское свидетельство СССР

М 1254132, кл. Е 04 G 13/06, 1986. (54) СПОСОБ ВОЗВЕДЕНИЯ МОНОЛИТНЫХ ЗДАНИЙ (57) Изобретение относится к области строительства и может быть использовано при

Изобретение относится к строительству и может быть использовано при строительстве монолитных зданий.

Цель изобретения — сокращение трудозатрат на опалубочных работах.

На фиг. 1 изображен фрагмент возведения монолитного здания; на фиг. 2 — разрез

А-А на фиг, 1; на фиг. 3 — разрез Б — Б на фиг.1; на фиг. 4 — вид В на фиг. 1 .

Способ возведения монолитных зданий заключается в следующем, Традиционным способом возводят внутренние стены 1 и перекрытия 2 монолитного здания 3 в объемно-переставной опалубке (не показана). Затем устанавливается опалубка 4 простеночных частей 5 наружных стен 6 смежных комнат для одновременного бетонирования. Опалубка

4 простеночных частей 5 наружных стен 6 состоит из наружного щита 7, поворотных внутренних щитов 8, соединенных шарнирно с наружным щитом 7, и подмостей 9, После монтажа опалубки 4 производят бетонирование простеночных частей 5 наруж„„Я „„1583569 А1 строительстве монолитных зданий. Цель изобретения — сокращение трудозатрат на опалубочных работах. Способ возведения монолитных зданий предусматривает устройство внутренних стен и перекрытий в объемно-переставной опалубке и последующее возведение наружных стен, причем в первую очередь бетонируются простеночные части наружных стен смежных комнат одновременно, а затем надоконные и подоконные части наружных стен. 4 ил. ных стен 6 смежных комнат одновременно, После набора бетоном распалубочной прочности производят распалубку путем поворота внутренних щитов 8 вокруг шарнирных соединений с наружным щитом 7. После демонтажа опалубок 4 — простеночных стен

5 производится армирование и монтаж опалубки 10 для устройства надоконной 11 и подоконной 12 частей наружных стен 6.

Опалубка 10 состоит из наружного щита

13, поворотных вокруг горизонтальных осей внутренних щитов 14 и подмостей 15, После монтажа опалубки 10 производят бетонирование конструкций традиционными методами. Демонтаж опалубки производят после набора бетонной распалубочной прочности.

Формула изобретения

Способ возведения монолитных зданий, включающий бетонирование внутренних стен и перекрытий в объемно-переставной опалубке и последующее бетонирование наружных стен, отличающийся тем, что, с целью сокращения трудозатрат на опалубочных работах, бетонирование на1583569 ( нужных стен производят путем возведения простеночной части смежных комнат с nom следующим возведением надоконных и подоконных частей наружных стен.

Составитель А.Рыбин

Техред М.Моргентал

Редактор В.Данко

Корректор Н.Король

Заказ 2237. Тираж 585 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул.Гагарина„101

1f

94l8. 1

/-/
