Устройство для расширения скважин

Устройство для расширения скважин

Иллюстрации

Показать все

Реферат



Изобретение относится к буровым устройствам и предназначено для бурения котловых полостей в крепких горных породах, встречающихся во взрывных скважинах. Цель - повышение производительности расширения. Устройство включает корпус (К) 1 с шарнирно закрепленными на нем полыми гильзами 2. В К 1 расположен подпружиненный шток 4 с поршнем. Каждая гильза 2 выполнена с центральным каналом 5 и плечом 6 в ее верхнем конце. Плечи гильз выполнены взаимно пересекающимися внутри К 1 и предназначены для взаимодействия со штоком 4. На нижний торец гильзы 2 надета шарошка 1, установленная с возможностью аксиального движения и свободного вращения. В центральный канал 5 каждой гильзы 2 вмонтирован ударник 10. Вращают буровую штангу и приводят в движение поршень со штоком 4. Шток 4 давит на плечи 6 гильз 2, которые поворачиваются вокруг осей 3 и выдвигаются в радиальном направлении. Сжатый воздух поступает в центральные каналы гильз 2 к ударникам 10, передающим удары на шарошки 7. Последние опускаются, а резцы 9 внедряются в породу и разрушают ее. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РШЪБЛИН! (19) (11) (51) 5

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTGPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

hO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21 } 4484050/24-03 (22) 19.09.88 (46) 07.08.90. Бюл. У 29 (71) Научно-исследовательский и проектно-конструкторский институт по проблемам развития Канско-Ачинско го угольного бассейна (72) P.Á.Æeëóêåâè÷ и В.А.Ковальчук (53) 622;233. 051 . 77 (088. 8) (56) Авторское свидетельство СССР

Р 585282, кл. Е 21 С 17/00, 1977.

Авторское свидетельство СССР

1) 1514898, кл. Е 21 В 7/28, 1988 °

2 (54) УСТРОЙСТВО ДЛЯ РАСШИРЕНИЯ CKRAЖИН (57) Изобретение относится к буровым устройствам и предназначено для бурения котловых полостей в крепких горных породах, .встречающихся во взрывных скважинах. Цель — повышение производительности расширения, Устройство включает корпус (К) 1 с шарнирно закрепленными на нем полыми гильзами 2. В К 1 расположен подпружиненный шток 4 с поршнем. Каждая гильза 2 выполнена с центральным ка158358,чалом 5 и плечом 6 в ее верхнем конце. Плечи гильз выполнены взаимно пересекающимися внутри К 1 и предназначены для взаимодействия со штоком

4. На нижний торец гильзы 2 надета шарошка 7, установленная с возможностью аксиального движения и свободного вращения. В центральный канал 5 каждой гильзы 2 вмонтирован ударник 10.

Вращают буровую штангу и приводят

1 4 в движение поршень со штоком 4. Шток

С давит на плечи 6 гильз 2, которые поворачиваются вокруг осей 3 и выдвигаются в радиальном направлении.

Сжатый воздух поступает в центральные каналы гильз 2 к ударникам 10, передающим удары на шарошки 7. Последние опускаются, а резцы 9 внедряются в породу и разрушают ее. 1 э.п. ф-лы,,1 ил.

Изобретение относится к горному .делу в частности к буровым устройст-, У вам комбинированного типа, сочетающего пневмоударную и долотчато-шарошеч, ную конструкции, и предназначено для бурения котловых полостей в крепких горных породах, встречающихся во взрывных скважинах. . Целью изобретения является повыше- 25 ние производительности расширения.

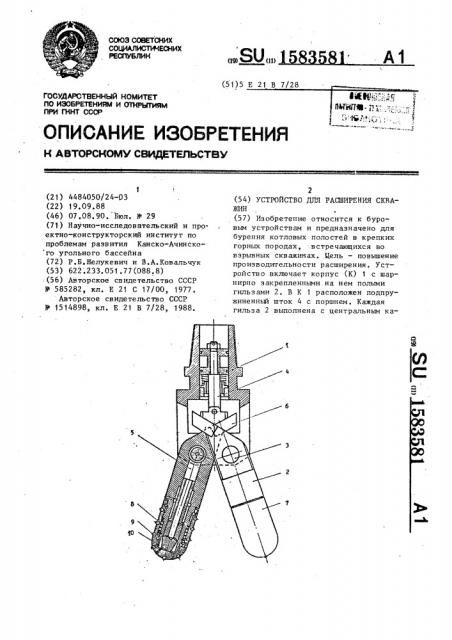

На чертеже представлено устройство для расширения скважин, общий вид.

Устройство состоит из цилиндрического корпуса 1 и двух nosnix гильз 2у 30 присоединенных к корпусу с возможностью поворота относительно осей 3. и

В корпусе 1 расположен подпружиненныи шток 4 с поршнем. Каждая гильза 2 выполнена с центральным каналом 5 и

C" плечом 6 в ее верхнем конце. Плечи гильз выполнены взаимно пересекающимися внутри корпуса 1 и предназначены для взаимодействия со штоком 4.

На нижний торец гильзы 2 надета ша- . 4О рошка 7, установленная с возможностью аксиального движения и свободного вращения. В кольцевом зазоре межцу гильзой 2 и шарошкой 7 установлена пружина 8 сжатия. Рабочая поверхность ша- 45 рошки оборудована твердосплавными резцами 9. В центральный канал 5 каждой гильзы 2 вмонтирован ударник 10.

Для подачи сжатого воздуха в ударник

10 в корпусе 1, осях 3 и гильзах 2 выполнены отверстия, Устройство работает следующим образом.

Корпус 1 с гильзами 2, находящимися в сложенном положении, присоединяют к буровой штанге и источнику сжатого воздуха (не показаны).

Опускают р а сширит ель в нредв арительно пробужденную скважину до уровня залегания крепкой горной породы, в которой необходимо выполнить котловую полость. Вращают буровую штангу и приводят в движение поршень со штоком 4. Шток 4 давит на плечи б гильз 2, которые поворачиваются вокруг, осей 3 и выдвигаются в радиальном направлении, Сжатый воздух поступает в центральные каналы гильз 2 к ударникам 10, передающим удары на шарошки 7. Шарошки 7 опускаются, а резцы 9 внедряются в породу и разрушают ее. Пружины 8 во время удара сжимаются, а между ударами возвращаются в исходное положение, возвращая в исходное положение шарошки 7. Аксиальное движение шарошек происходит одновременно с их вращением вокруг своих осей и вращением всего устройства. Высоту котловой полости при необходимости увеличивают при помощи осевой подачи на буровую штангу. После образования одной или нескольких котловых полостей прекращают работу ударников 10 и извлекают устройство из скважины.

Формула и з обре т е н и я

1. Устройство для расширения скважин; включающее корпус с шарнирно закрепленными на корпусе полыми гильзами, подпружиненные шарашки,установленные соосно гильзам и с возможностью перемещения относительно их продольной оси, и размещенные в корпусе подпружиненный шток с поршнем для поворота гильз с шарошками, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности расширения, шарошки закреплены на -.

1 гильзах и снабжены размещенными в полостях гильз ударниками, а шток жестСоставитель В.Чуносов

Редактор С.Лекарь Техред JI.Ñåðäþêîâà Корректор M.Ïoÿþ

Заказ 2238 Тираж 484 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1130359 Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

5 1583581 ко соединен с поршнем, установленным с возможностью взаимодействия с верхними концами гильз °

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что верхние кй цы гильз выполнены в виде взаимно пересекающихся плечей.

°
