Реферат



Изобретение относится к строительству и горному делу и предназначено для разрушения бетона, каменных материалов и горных пород. Цель - упрощение конструкции, повышение надежности и снижение массы. В полости корпуса 1 размещены боек и привод его возвратно-поступательного перемещения, выполненный в виде коленчатого вала 2, связанного посредством шатуна 3 с сильфоном 7. Соосно с бойком установлен рабочий инструмент 10. Одна торцовая поверхность сильфона 7 непосредственно связана с бойком, а другая - с шатуном 3 посредством ползуна 4. В последнем выполнено отверстие 9 для сообщения полости сильфона 7 с полостью корпуса 1. Расположен ползун 4 в направляющем элементе 5 корпуса 1, который может быть выполнен в виде стержней. При этом ползун 4 и боек имеют отверстия для размещения в них направляющих стержней. При вращении вала 2 шатун 3 передает возвратно-поступательное движение на ползун 4. Попеременное сжатие и расширение внутреннего объема сильфона 7 при этом вызывает возвратно-поступательное движение бойка, наносящего удары по рабочему инструменту 10. 2 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1583597 A 1 (l9) (11) (,; с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4630629/25-03 (22) 17.01.89 (46) 07.08,90. Бюл. М 29 (71) Московское научно-производственное объединение по механизированному строительному инструменту и отделочным машинам (72) С.А. Сапожников, И.В..Николаев и С.В. Орлов (53) 622,233; 5(088.8) (56) Патент ФРГ N 1234167, кл. Е 21 С 3/14, 1965.

Авторское свидетельство СССР

И 1293330 кл. E 21 С 3/30 1985. (gg)g Е 21 С 3/30 В 25 D 11/12

2 (54) КОМПРЕССИОННО-ВАКУУМНАЯ МАШИНА

УДАРНОГО ДЕЙСТВИЯ (57) Изобретение отно:-.ится к строительству и горному делу и предназначено для разрушения бетона, каменных материалов и горных пород. Цель упрощение конструкции, повышение надежности и снижение массы. В полости корпуса 1 устройства размещены боек и привод его возвратно-поступательного перемещения, выполненный в виде коленчатого вала 2, связанного посредством шатуна 3 с сильфоном 7.

Соосно с бойком установлен рабочий инструмент,10, Одна торцовая поверхность сильфона 7 непосредственно связана с бойком, а другая - с шатуном 3 посредством ползуна 4. В последнем выполнено отверстие 9 для сообщения полости сильфона 7 с полостью корпуса 1. Расположен ползун 4 в направляющем элементе 5 корпуса 1, который может быть выполнен в виде стержней.

10

При этом ползун 4 и боек 6 имеют отверстия для размещения в них .направляющих стержней. При вращении вала

2 шатун 3 передает возвратно-поступательное движение на ползун 4, Попеременное сжатие и расширение внутреннего оЬьема сильфона 7 при этом вызывает возвратно-поступательное движение бойка 6, наносящего удары по рабочему инструменту 10. 2 з.п. ф-лы, 3 ил.

ИзоЬретение относится, к машинам ( ударного действия, применяемым в строительстве, горном деле, промыш- . ленности и в быту для разрушения be( :тона, каменных материалов, горных по род, например молоткам, бетоноломам и перфораторам.

Цель изобретения - упрощение конструкции, повышение надежности и снижение массы.

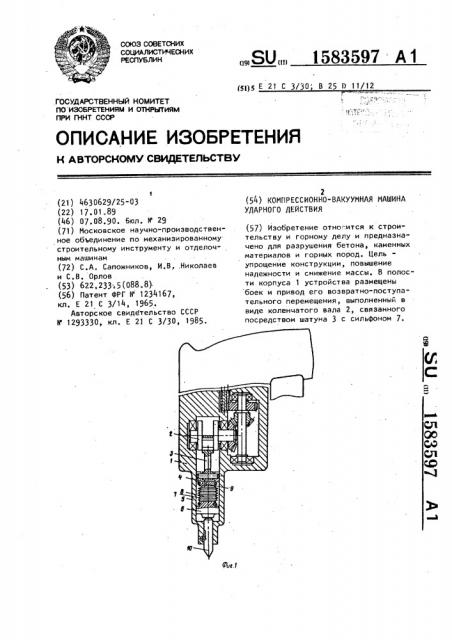

На фиг. 1 изображена компрессионновакуумная машина ударного действия> общий вид в разрезе; на фиг. 2 и 3 то же, вариант конструкции.

Компрессионно-вакуумная машина ударного действия (фиг. 1) содержит корпус 1, в котором размещен привод возвратно-поступательного движения, 1 включающий коленчатый вал 2, шатун

3 и ползун 4. Корпус 1 выполнен с

35 направляющими элементами 5> в которых расположены с возможностью движения вдоль оси устройства ударник 6 и ползун 4, связанные между собой замкнутым по концам сильфоном 7> который может быть изготовлен из пластмассы, резины или другого упруго-пластичного материала. Внутренняя полость сильфона

7 образует воздушную подушку 8. Отверстия 9 в ползуне необходимо для ком- 45 пенсации воздуха в воздушной подушке

8, В носовой части корпуса 1 размещен рабочий инструмент 10.

Ползун 4 (фиг, 2) выполнен с отверстиями 11, расположенными параллельно оси рабочего инструмента 10. Направляющие элементы выполнены в виде стержней 12, установленных в отвер" стиях 11, которые могут одновременно являться крепежными элементами, крепящими буксу 13 к корпусу 1. Ударник

6, выполненный с направляющим элеменTOM 14, связан с полузном 4 сильфоном 7 с воздушной подушкой 8.

Ударник 6 (фиг. 3) выполнен с отверстиями 19, в которых расположены направляющие стержни l2, Компрессионно-вакуумная машина ударного действия работает следующим оЬразом.

При вращении коленчатого вала 2 (фиг. 1) шатун 3 передает воэвратнопоступательное движение на ползун

При этом происходит попеременное сжатие и расширение внутреннего обьема сильфона 7, что вызывает возвратнопоступательное движение ударника 6, наносящего удары по рабочему инструменту 10.

Работа варианта конструкции по. фиг. 2 и ничем не отличается от работы описанного варианта„ за исключением того, что ползун и боек движутся не по направляющему элементу 5, а по направляющим стержням l2, выполняющим роль крепежных элементов. ф о р м у л а- и з о б р е т е н и я

1. Компрессионно-вакуумная машина ударного действия, содержащая корпус с,направляющим элементом, размещенные в полости корпуса боек и привод возвратно-поступательного перемещения

Ьойка, выполненный в виде коленчатого вала, связанного посредством шатуНа с сильфоном, рабочий инструмент, установленный соосно с бойком, о т л ич а ю щ а я с я тем, что, с целью упрощения конструкции, повышения надежности работы и снижения массы, одна из торцовых поверхностей сильфона непосредственно связана с бойком, а другая торцовая поверхность сильфона связана с шатуном посредством ползуна, в котором выполнено отверстие для сообщения полости сильфона с полостью корпуса, при этом полэун размещен в направляющем элементе корпуса о

2.Машинапоп.1,отлича ю щ а я с я тем, что направляющий элемент выполнен в виде стержней, при 5 этом ползун имеет отверстия для размещения в последних направляющих стержней, 3. Машина по пп. 1 и 2, о т л и ч а ю щ а я с я тем, что боек имеет отверстия для размещения в последних направляющих стержней.
