Устройство для нагнетания и стравливания рабочего тела

Устройство для нагнетания и стравливания рабочего тела

Иллюстрации

Показать все

Реферат



Изобретение относится к технологическому оборудованию пневмосистем и может быть использовано, например, для подъема и опускания подвижной части пуансона. Цель изобретения - расширение функциональных возможностей устройства путем совмещения операций пристыковки, нагнетания и стравливания рабочего тела. Устройство состоит из корпуса 1, имеющего два продольных канала 2 и 3 и один центральный канал 4, золотника 5 с хвостовиком 6, установленного в поперечном отверстии 7 корпуса 1. Продольные каналы 2 и 3 и центральный канал 4 сообщаются с поперечным отверстием 7. Устройство снабжено скобой 8 с шарнирно установленным подпружиненным курком 9 и быстроразъемной запорной полумуфтой 10 с подвижной втулкой 11, установленными со стороны центрального канала 4. Курок 9 шарнирно соединен с хвостовиком 6 золотника 5. На корпусе 1 установлены тяги 12 и толкатель 13, посредством которых курок 9 шарнирно соединен с подвижной втулкой 11 полумуфты 10. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1583688

А1 (51)5 F 16 К 11/07

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

„c .T.4,Н,.

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР! (21) 4366696/25-29 (22) 18.01.88 (46) 07.08;90. Бюл. № 29. (71) Кишиневское научно-производственное объединение технологии электробытового машиностроения «Технология» (72) В. И. Лутыка н A. П. Ставаракий

53) 621.646(088.8)

56) Авторское свидетельство СССР № 712585, кл. F 16 К ll/07, 1978. (54) УСТРОЙСТВО ДЛЯ НАГНЕТАНИЯ

И СТРАВЛИВАНИЯ РАБОЧЕГО ТЕЛА

:(57) Изобретение относится к технологическому оборудованию пневмосистем и мо.жет быть использовано, например, для подъема и опускания подвижной части пуансона. Цель изобретения — расширение функциональных возможностей устройства

2 путем совмещения операций пристыковки, нагнетания и стравливания рабочего тела.

Устройство состоит из корпуса 1, имеющего два продольных канала 2 и 3 и один центральный канал 4; золотника 5 с хвостовиком 6, установленного в поперечном отверстии 7 корпуса 1. Продольные каналы 2 и 3 и центральный канал 4 сообщаются с поперечным отверстием 7. Устройство снабжено скобой 8 с шарнирно установленным подпружиненным курком 9 и

- быстроразьемной запорной полумуфтой 10 с подвижной втулкой 11, установленными со стороны центрального канала 4. Курок 9 шарнирно соединен с хвостовиком 6 золотника 5. На корпусе 1 установлены тяги 12 и толкатель 13, посредством которых курок 9 шарнирно соединен с подвижной втулкой Il полумуфты 10. 2 ил. .е

1583688

Составитель В. Козлов

Редактор О. Юрковецкая Текред A. Кравчук . Корректор Т. Палий

Заказ 2243 Тираж 561 Подписное

ВНИИГ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР

I 1 3035, Москва, Ж вЂ” 35, Рауьвская наб., д. 4/5

Г!ронзводственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 101 з

Изобретение относится к технологическому оборудованию пневмосистем и может быть использовано, например, для под.ьема и опускания подвижной части пуансона.

Целью изобретения является расширение функциональных возможностей устройства путем совмещения операций пристыковки, нагнетания и стравливания рабочего тела.

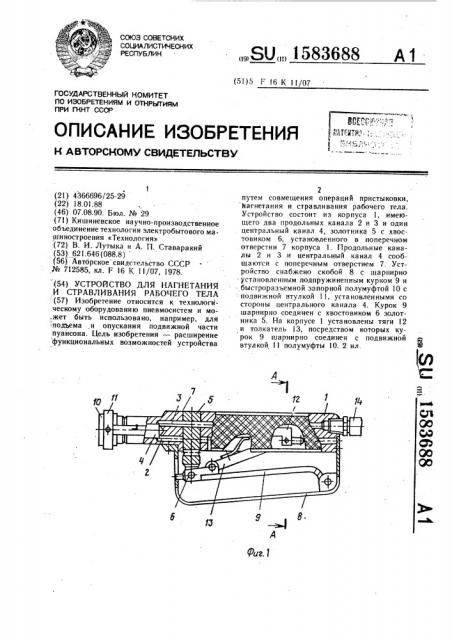

На фиг. 1 показано устройство, общий 10 вид; на фиг. 2 — разрез А — А на фиг. 1.

Устройство состоит из корпуса l, имею щего два продольных канала 2 и 3 и один центральный канал 4, и золотника 5 с хвостовиком 6, установленного в поперечном отверстии 7 корпуса .l. Продольные кана15 лы 2 и 3 и центральный канал 4 сообщаются с поперечным отверстием 7. Устройство снабжено скобой 8 с шарнирно установленным подпружиненным курком 9

11 быстроразъемной запорной полумуфтой 10 20 с подвижной втулкой 11, установленными со стороны центрального канала 4. Курок 9 шарнирно соединен с хвостовиком 6 золотника 5. На корпусе, l установлены

Тяги 12 и толкатель 13, посредством которых курок 9 шарнирно соединен с подЭижной втулкой 11 полумуфты 1О. Для подключения к питающей сети устройство снабжено шлангом 14.

Устройство для нагнетания и стравливания рабочего тела работает следующи м

Образом.

При нажатии на курок 9 до упора золотник 5 перемещается вверх, перекрывая продольные ка палы 2 и 3. Одновременно

- Толкатель 13 и тяги 12 отводят назад подвижйую втулку l l полумуфты 10, осво, бождая стопорящие шарики последней (не-" ,показаны), позволяющие вставить и, слегка йажав в осевом направлении, присоединить устройство к ответной полумуфте, закрепленной, например, на пуансоне (не показаны). Затем курок 9 опускается, и зо. лотник 5 с хвостовиком 6, шарнирно свя. занным с курком 9, возвращак>тся в ис ходное положение. При этом стопорящие шарики полумуфты 10 фиксируГот положе. ние полумуфты 10 на ответной полумуфте, а продольный канал 3 открывается золотником 5, обеспечивая нагне. танке рабочего тела от питающей се. ти к потребителю для выполнения технологической операции. Затем поджатием курка 9 золотник 5 перемещается вверх, перекрывая продольный канал 3 и одновременно открывая канал 2. При этом прекращается нагнетание рабочего тела по каналу 3 н обеспечивается стравливание рабочего тела через продольный канал 2 в атмосферу. Для огделения устройства от пуансона курок 9 нажимается до упора.

Формула изобретения

Устройство для наг 1етания и стравливания рабочего тела, сЬдержащее корпус с двумя продольными и одним центральным каналами и золотник с хвостовиком, установленный в поперечном отверстии корпуса, сообщенного с упомянутыми каналами кор- пуса, отличающееся тем, что, с целью расширения функциональных возможностей, устройство снабжено скобой с шарнирно установленным подпружиненным курком и быстроразъемной запорной полумуфтой с подвижной втулкой, установленными со стороны центрального канала, причем курок шарнирно соединен с хвостовиком золотника, а на. корпусе установлены тяги и толкатель, посредством которых курок шарнирно соединен с подвижной втулкой полумуфты.
