Реферат



Изобретение относится к весоизмерительной технике и может быть использовано при взвешивании грузов, перемещаемых кранами с возможностью питания от аккумулятора. Изобретение позволяет увеличить срок службы весов без замены аккумулятора за счет обеспечения минимального потребления электрической мощности путем автоматического включения и выключения энергоемких элементов схемы от источника питания на соответствующих тактах работы весов. Автоматическое включение питания на аналого-цифровой преобразователь (АЦП) 4 осуществляется после поднятия груза сигналом с выхода компаратора 6, на индикатор 5 - после окончания цикла преобразования сигналом конца преобразования с АЦП 4, запускающего также формирователь 7 импульсов. Индикация результатов взвешивания обеспечивается на время длительности импульса (2-3 с) формирователя 7, по заднему фронту которого питание от этих устройств отключается. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„.80„„1583751 рц С 01 G l 9/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВВЩЕТЕЛЬСТВУ

1 IIArEHTN Ипй,"„!!, it .

1.:: БЛИ(РТЕ;,;.;

Уо&юис

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯЧ

ПРИ ГННТ СССР l (21) 4475765/24-10 (22) 22.08.88 (46) 07.08.90. Бюл. М 29. (71) Запорожский филиал Всесоюзного научно-исследовательского и конструкторского института "Цветметавтоматика" (72) А.И.Иапиро, А.Е,Липман, А.С.Кукуй и О.Л.Дубинский (53) 68 l 34,(088.8) (56) Патент ФРГ У 2923882, кл. G 01 G 23/42, опублик, 1978. (54) ВЕСОИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО (57) Изобретение относится к весоизмерительной технике и может быть использовано при взвешивании грузов, перемещаемых кранами с возможностью питания от аккумулятора. Изобретение позволяет увеличить срок службы весов без замены аккумулятора эа

2 счет обеспечения минимального потребления электрической мощности путем автоматического включения и выключения энергоемких элементов схемы от источника питания на соответствующих тактах работы весов.

Автоматическое включение питания на аналого-цифровой преобразователь (А? П) 4 осуществляется после поднятия груза сигналом с выхода компаратора 6, на индикатор 5 - после цикла преобразования сигналом конца преобразования с АЦП 4, запускающего также формирователь 7 импульсов. . Индик ация р е з ул ь тат о в в з в ешив ан ия обеспечивается на время длительности импульса (2-3 с) формирователя

7, по заднему фронту которого питание от этих устройств отключается, 4 ил. !

1583751

Изобретение относится к весоизме" рительной технике и может быть ( использовано при взвешивании различных грузов, перемещаемых кранами.

Цель изобретения — повышение надежности работы за счет увеличения срока службы источника питания, Распределенное во времени питание элементов устройства обеспечивает минимальное потребление электрической энергии, что увеличивает срок сЛужбы устройства без замены аккуму- лятора, а следовательно, повышает надежность работы устройства. f5

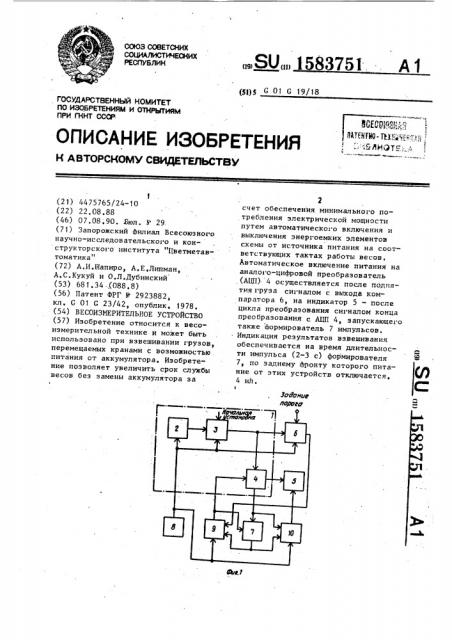

На фиг. 1 представлена блок-схема навесного кранового весоизмерительнога устройства; на Фиг, 2 — диаграмма работы устройства; на фиг. 3 прииципиальная схема электронного ключа; на фиг. 4 — временная диаграм-. ма его работы.

Устройство содержит блок 1 измере-. ннй с. последовательно соединенным с. лоизмерительным датчиком 2, уси- 25 лителем 3 с входом начальной установки и аналого-цифровым преобразователем 4, индикатор 5, компаратор 6, формирователь 7 импульсов и источник 8 питания, второй электронный ключ 9, коммутирующий питание на аналого-цифровой преобразователь 4 и формирователь 7, первый электронный ключ 10, коммутирующий питание на индикатор 5, Первый выход аналогО-цифрового преобразователя 4 подключен к индикатору 5, а второй к входу формирователя 7 и управляю" щему входу ключа 10. Выход формирователя 7 подключен к вторым управ" 4р ляющим входам ключей 9 и 10. Формирователь 7 представляет собой одновибратор„ обеспечивающий формирование длинных импульсов длительностью

2-3 с, достаточной для восприятия показаний индикатора человеком.

Источник 8 питания по выходу связан также с входом питания силоизмерительного датчика 2, усилителя 3 и компаратора 6. . Аналого-цифровой преобразователь (АЦП) представляет собой интегриРующий AIgj с промежуточным преобразованием во временной интервал и дальнейшим запоминанием счетчика тактовой частотой за данный времен ной интервал. Сброс выходного счетчика и запуск тактового генератора

АЦП осуществляется схемой формирования импульса по подаче питания.

Импульс конца преобразования формируется схемой формирования импульса по заднему фронту временного интервала АЦП.

Минимальная масса, соответствующая порогу срабатывания KoMIIBpBTG ра 6, определяется из соотношения

Р пор З "- 1 Рн п 1 все значение массы; P — наибольнпе ший предел взвешивания. Данное соотношение .вытекает из требования на тензорезисторные датчики, обеспечивающие категорию точности при нагрузках, больших О, 1 Р н б.

Начальное нагружение датчиков обеспечивается специальными устройствами предварительного нагружения и массой навешиваемых крюков, цепей и т,д. Пороговое значение массы

Рп, подбирается экспериментально на каждом весоизмерительном устройстве отдельно при его накладке (вручную), Ключ 9 представляет собой непосредственно ключевой элемент (реле), снабженный схемой управления, и состоит (фиг.3) из двух Формирователей импульсов заднего и переднего фронтов, триггера, транзисторного усилителя и реле, Ключ 10 построен и функционирует аналогично.

Устройство работает следующим образом.

Электрический сигнал, пропорциональный приложенному усилию, с выхода датчика 2 усиливается усилителем 3 и поступает на компаратор 6 и аналого-цифровой преобразователь.

4.

Если датчику не прикладывается дополнительных усилий, т, е, нет груза, то сигнал на выходе усилителя 3 по амплитуде меньше заданного порога, поступающего на второй вход компаратора 6, и на его выходе присутствует нулевой потенциал, При этом ключ 9 находится в выключенном состоянии и, соответственно, отключено питающее напряжение от источника 8 питания на формирователь 7 и АЦП 4. Ключ 10 находится в исходном выключенном состоянии.

При подъеме груза сигнал на входе компаратора 6 становится больше еа1 данного порога, при этом компаратор 6 переходит в противоположное состояние, положительным фронтом

Риюп дмх. 6 алых. У

Жчю. сЮр. AgE

BpemeaHO0/ VHreport .

А П

2 i . кон а

nprodp. дьа. 7 алых. f0

5 5837 импульса включает ключ 9 и питающее напряжение подается на АЦП 4 и формирователь 7. АЦП 4 преобразует входной сигнал в цифровой код и положительным фронтом конца преобразования включает ключ 10, По этому же Фронту Формирователь 7 формирует импульс с длительностью, равной требуемому времени индикации 10 (2-5 с). По отрицательному фронту импульса с формирователя 7 ключи

9 и 10 выключаются.

Формула изобретения

Весоизмерительное устройство, содержащее последовательно соединенные силоизмерительный преобразователь, усилитель и аналого-цифровой преобразователь, первый электронный 20 ключ, индикатор и источник питания, выходом соединенный с входом первого электронного ключа, входами питания силоизмерительного преобразователя и усилителя, о т л и ч а ю щ е - 25 е с я тем, что, с целью повышения надежности за счет увеличения срока службы источника питания, в него . введены компаратор, один вход которого соединен с входом "задание порога" устройства, другой -,с выходов, усилителя, а вход питания — с выходом источника питания, второй электронный ключ, входом соединенный с выходом источника питания, а выходом — с входом питания аналого"цифрового преобразователя, и формирователь импульсов, подключенный между выходом аналого-цифрового преоб" раэователя и одними управляющими входами первого и второго электронных ключей, другие управляющие входы которых соединены соответственно с входом формирователя. импульсов и вых<Шом компаратора, выход аналогоцифрового преобразователя подключен к входу индикатора, вход питания которого соединен с выходом первого электронного ключа.

1583751

Вых.6

Вмх.7 точ2
