Способ согласования симметричного вибратора и устройство его осуществления

Способ согласования симметричного вибратора и устройство его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике и может быть использовано в системах радиосвязи космического базирования. Цель изобретения - повышение коэффициента усиления. Устройство согласования симметричного вибратора, реализующее предлагаемый способ, содержит симметричный вибратор с плечами в форме цилиндров 1, подогревательный элемент 2, эмиттер 3 электронов, источник 4 напряжения накала и генератор 5. Полезный сигнал от генератора 5 поступает на металлические плечи в форме цилиндров 1 и излучается во внешнее пространство (космическую плазму). Источник 4 напряжения накала, подключенный к подогревательному элементу 2, обеспечивает разогрев эмиттера 3 электронов, который создает объемный пространственный электронный заряд у поверхности симметричного вибратора 1. Между поверхностью симметричного вибратора 1 и внешней плазмой создаются электрическое тормозящее поле для электронов плазмы и ускоряющее поле для ионов плазмы, происходит формирование поверхностного слоя, определяющего наведенные активное и реактивное сопротивления. При введении дополнительного объемного пространственного заряда обеспечиваются снижение величины и повышение стабильности активного и реактивного сопротивления переходного слоя симметричного вибратора, работающего в плазме. В результате обеспечивается увеличение КПД. 1 з.п. ф-лы.

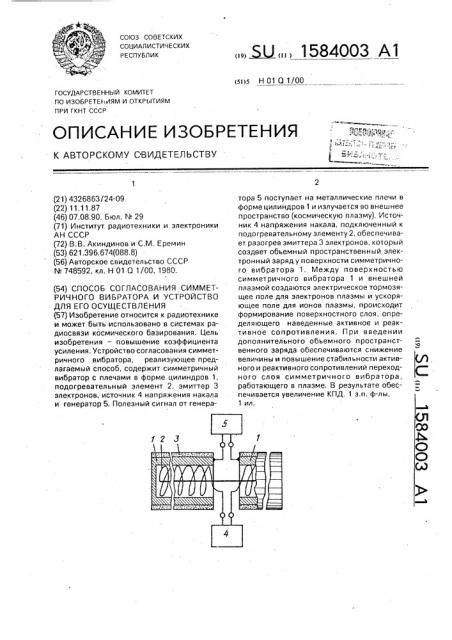

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 Q 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4326863/24-09 (22) 11.11,87 (46) 07,08.90. Бюл. ¹ 29 (71) Институт радиотехники и электроники

АН СССР (72) В.В. Акиндинов и С.М, Еремин (53) 621.396.674(088.8) (56) Авторское свидетельство СССР № 748592, кл. Н 01 Q 1/00, 1980. (54) СПОСОБ СОГЛАСОВАНИЯ СИММЕТРИЧНОГО ВИБРАТОРА И УСТРОЙСТВО

ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к радиотехнике и может быть использовано в системах радиосвязи космического базирования, Цель изобретения — повышение коэффициента усиления. Устройство согласования симметричного вибратора, реализующее предлагаемый способ, содержит симметричный вибратор с плечами в форме цилиндров 1, подогревательный элемент 2, эмиттер 3 электронов, источник 4 напряжения накала и генератор 5. Полезный сигнал от генера,, Ы„, 1584003 А1 тора 5 поступает на металлические плечи в форме цилиндров 1 и излучается во внешнее пространство (космическую плазму). Источник 4 напряжения накала, подключенный к подогревательному элементу 2, обеспечивает разогрев эмиттера 3 электронов, который создает объемный пространственный электронный заряд у поверхности симметричного вибратора 1. Между поверхностью симметричного вибратора 1 и внешней плазмой создаются электрическое тормозящее поле для электронов плазмы и ускоряющее поле для ионов плазмы, происходит формирование поверхностного слоя, определяющего наведенные активное и реактивное сопротивления. При введении дополнительного объемного пространственного заряда обеспечиваются снижение величины и повышение стабильности активного и реактивного сопротивлений переходного слоя симметричного вибратора, работающего в плазме. В результате обеспечивается увеличение КПД. 1 з,п. ф-лы, 1 ил.

1584003

Формула изобретения пе — " Re

* ) гавЂ

me.

Составитель О, Трошко

Техред M.Ìoðãåíòàë Корректор С. Шекмар

Редактор О. Головач

Заказ 2259 Тираж 447 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г. Ужгород. ул.Гагарина, 101

Изобретение относится к радиотехнике и может быть использовано в системах радиосвязи космического базирования.

Цель изобретения — повышение коэффициента усиления.

На чертеже приведена структурная схема устройства для согласования симметричного вибратора, Устройство для согласования симметричного вибратора содержит симметричный вибратор с плечами в форме цилиндров

1, подогревательный элемент 2, эмиттер 3 электронов, источник 4 напряжения накала и генератор 5, Способ согласования симметричного вибратора осуществляют следующим образом.

Полезный сигнал от генератора 5 прикладывается к металлическим плечам в форме цилиндров 1 и излучается во внешнее пространство (космическую плазму). Источник 4 напряжения накала, подключенный к подогревательному элементу 2, обеспечивает разогрев эмиттера 3 .электронов, который создает объемный пространственный электронный заряды у поверхности симметричного вибратора 1, Излучение полезного сигнала плечами симметричного вибратора

1 происходит через объемный пространственный электронный заряд. В связи с различием скоростей электронов и положительных ионов плазмы между поверхностью вибратора и внешней плазмой создается электрическое тормозящее поле для электронов плазмы и ускоряющее для ионов плазмы, Это приводит к пространственному разделению электронов в области примыкающей к поверхности симметричного вибратора и появлению так называемого поверхностного слоя, который характеризуется увеличением наведенных активного и реактивного сопротивлений, изменяющихся синхронно с приложенным переменным напряжением полезного сигнала, Все это приводит к резкому усложнению схемы согласования и снижению КПД на несколько порядков.

При введении дополнительного объемного пространственного электромагнитного заряда и установлении его концентрации в соответствии с соотношением пе — пе ) /Л

me

5 где и, — концентрация обьемного пространственного электронного заряда; и — концентрация электронов плазмы:

M — масса иона плазмы;

me — масса электрона, обеспечивается снижение величины и повышение стабильности активного и реактивного сопротивлений переходйого слоя симметричного вибратора, работающего в плазме. В результате происходит увеличение КПД более чем на три порядка.

1. Способ согласования симметричного вибратрра, заключающийся в создании плазменного образования у поверхности симметричного вибратора, отличающийся тем, что, с целью повышения КПД, между

25 плазменным образованием и поверхностью симметричного вибратора создают объемный электронный заряд, концентрацию электронов которого поддерживают в соответствии с соотношением где пе — концентрация объемного пространственного электронного заряда; пе — концентрация электронов плазмы;

Mi — масса иона плазмы;

m — масса электрона.

2. Устройство для согласования симметричного вибратора, содержащее симметричный вибратор с плечом в форме

40 цилиндра, размещенный в плазменном образовании, о т л и ч а ю щ е е с я тем, что введены подогревател ьн ый элемент, эмиттер электронов и источник напряжения накала, при этом цилиндры выполнены полыми, на их внешней поверхности размещены эмиттеры электронов, а в их внутренней полости размещены подогревательные элементы, подключенные к источнику напряжения накала.
