Двухтактный транзисторный инвертор

Двухтактный транзисторный инвертор

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано при проектировании вторичных источников питания. Цель - повышение надежности путем возможности отключения при к.з. в нагрузке и уменьшения времени готовности к повторному включению. Устройство выполнено по двухтактной схеме инвертора со средним выводом первичной обмотки 3 трансформатора. Вторичная обмотка 7 своими выводами подсоединена через резисторы 5 и 6 к базам транзисторов 1, 2. При включении питания запускающий импульс поступает в базы транзисторов 1, 2, вызывая начало регенеративного процесса. После запуска элементы пускового узла практически не потребляют энергии. 1 ил.

СООЗ СООЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (g))g Н 02 М 7/5375

OllHCAHHE ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4402453/24-07 (22) 04.04.88 (46) 07.08.90. Бюп. № 29 (72) Г.И.Мартыщенко (53) 621.314.58 (088.8) (56) Авторское свидетельство СССР .

¹ 694961, кл. Н 02 М 7/538, 1978.

Вересов Г.П. и др. Стабилизированные источники питания радиоэлектронной аппаратуры. — М-.: Энергия, 1978, с. 142. рис. 6-12в. (54) ДВУХТАКТНЬФ ТРАНЗИСТОРНЬУ.. ИНВЕРТОР (57) Изобретение относится к электротехнике и м.б. использовано при

„.80„„ 1584054 . A 1

2 проектировании вторичных источников питания. Цель — повышение надежности путем возможности отключения при к.s. в нагрузке и уменьшения времени готовности к повторному включению.

Уст-во выполнено по двухтактной схеме инвертора со средним выводом первичной обмотки 3 трансформатора. Вторичная обмотка 7 своими выводами подсоединена через резисторы 5 и 6 к базам транзисторов 1, 2. При включении питания запускающгй импульс поступает в базы транзисторов 1, 2, вызывая начало регенеративного процесса. После запуска элементы пускового узла практически не потребляют энергии. 1 ил.

1584О54

Изобретение относится к электротехнике и может быть использовано при проекгировании вторичных источников питания.

Цель изобретения — повышение на5 дежности путем возможности отключе ния при коротком замыкании B нагруз-ке и уменьшение времени готовности к повторному включению,.

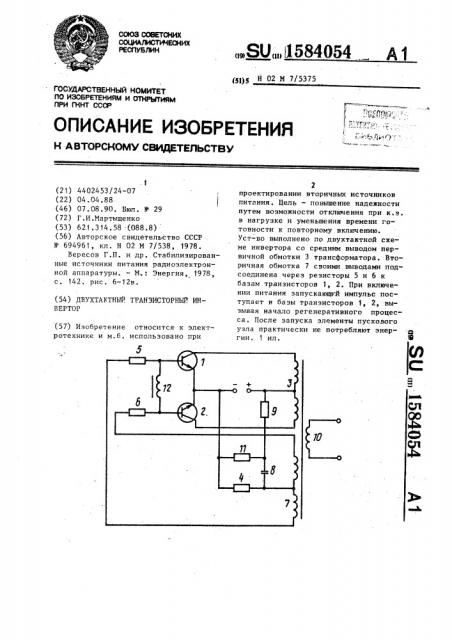

На чертеже показана принципиальная электрическая схема инвертора °

Транзисторный инвертор содержит, транзисторы 1 и 2, соединенные с первичной обмоткой Э трансформатора, . первый 4, второй 5 и третий о резисторы, подключенные к вторичной обмотке 7 трансформатора, конденсатор

8, соединенный с четвертым резистором 9, вьгходную обмотку 10 трансфор- -ц, матора, пятый резистор 11 и дроссель 12, 1

Двухтактный транзисторный инвертор работает следующим цбразом.

При включении первичного источника 2к напряжения конденсат:ор 8 заряжается через резисторы 4 и 9, сопротивлени» которых выбирается так, что и "ение напряжения на резисторе 4;:: ток ч"."рез резистор 9 достаточны для отпирания транзисторов 1 и 2. Емкость конде:":— с сатора 8 должна быть такой, чтобы пос-.оянная времени конд=:нсатора 8 и резистора 9 быча не меньше времени нарастания входного напряжения. Пос35 ле зарядя конденсатора 8 ток через резистор 9 прекращается и далее резистор 9 ие влияет на работу устройства. В резупьтате этого в работе

lf инвертора исключен режим сквозных

М) токов (кроме времени заряда конденсатора 8),. когда открыты одно=>ременно транзисторы 1 и 2, Лерекл.учение ииверторя происходи: к;":ца ток через дроссю -, .2 достига, ет заданной геличинь.. В результате этого в инвертсре отсутствуют кс.. .му= тапионные токи пт в. переключе гии кo— торые появляются при насыщении трансФорматора „

При выключении первичногс источника напряжения конденсатор 8 разряжа егся через резисторы 4 и 11. Времv разряда конденса" ора 8 является вре— менем го,, вности к повторному включению инчерторя. Так как резистор не влияет на работу инвертора, его сопротивление выбираетгя только из расчета обеспечения нуж;:or-> времени готовности к повторному вк ючению.

Например,, если сопро:ивление резистора 11 равно сопротивлению резистора 9, время готовности к повторному включению может быть равно времени нара: тания входного напряжения, что удовг:::творительно для всех видов радиоэлектронной аппаратуры.

Еще более уменьшать сопротивление резистора 11 нецелесообразно, так как это может снизить надежность запуска. Мощность, рассеиваемая резисторами 9 и 11 (при работе инвертора через них протекает постоянный ток), значительно меньше потерь мощности„ которые появляются при наличии в ииверторе "сквозных" токов.

Ь о р м у л а и з о б р е т е н и я

Двухтактный транзисторный инвертор, содержащий транзисторы, коллекторы которых подключены соответствен"о к крайним выводам первичной обмотки трансформатора, эмиттеры соединены между собой и подключены к первому входному выводу и к одному из выиодов первого резистора, базы транзисторов через второй и третий резисторы подключены к выводам вторичной обмотки трансформатора, средняя точка которой подключена к второму вь|воду первого резистора и через последовательно соединечные конденсатор и четвертый резистор — к второму входному выводу и средней точке первиччой обмотки трансформатора, выходная обмотка которого подключена к выходным выводам, и пятый -резистор, один из выводов которого подключен к точ<е соединения конденсатора и четверого везистора, о т л и ч а ю щ и йс я rex, что, с целью повышения надежности путем воэможности отключения при коротком замыкании в нагрузке и уменьшения времени готовносги к -- овторному включению, второй вывод пятого резистора подключен к первому входному выводу источника напряжения.
