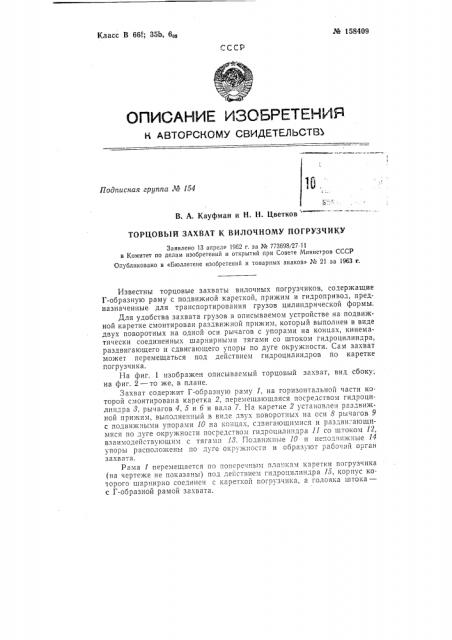

Класс .В 66 ; 35Ь, 6os № 158409

СССР

ОПИСАНИЕ ИЗОБРЕТЕННАЯ

К АВТОРСКОМУ С В ИДЕТЕЛ ЬСТ81

1 .

Подписная группа JH 154

,о, с

В. А. Кауфман и Н. Н. Цветков

ТОРЦОВЫЙ ЗАХВАТ К ВИЛОЧНОМУ ПОГРУЗЧИКУ

Заявлено 13 апреля 1962 г. за № 773698/27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 21 за 1963 г.

Известны торцовые захваты вилочных погрузчиков, содержащие

Г-образную раму с подвижной кареткой, прижим и гидропривод, предназначенные для транспортирования грузов цилиндрической формы.

Для удобства захвата грузов в описываемом устройстве на подвижной каретке смонтирован раздвижной прижим, который выполнен в виде двух поворотных на одной оси рычагов с упорами на концах, кинематически соединенных шарнирными тягами со штоком гидроцилиндра, раздвигающего и сдвигаюшего упоры по дуге окружности. Сам захват может перемещаться под действием гидроцилиндров по каретке

r.Gãðóç÷èêà.

На фиг. 1 изображен описываемый торцовый захват, вид сбоку; на фиг. 2 — то же, в плане.

Захват содержит Г-образную раму 1, на горизонтальной части которой смонтирована каретка 2, перемешавшаяся посредством гидроцилиндра 8, рычагов 4, 5 и 6 и вала 7. На каретке 2 установлен раздвижíGé прижим, выполHåнньш в виде двуx поворотных íà оcè 8 рычагов 9 с подвижныз1и Упорами 10 на концах, сдвига!Оши\1ися и раз Jви а!ошимися по дуге окружности посредством гидроцилпндра 11 со штоком 12, взаимодействующим с тягами 18. Подвижные 10 и неподвижные 14 упоры расположены по дуге окружности и образлот рабо ий орган захвата.

Рама 1 перемещается по поперечным планкам каретки погрузчика (на чертеже не показаны) под действием гидроцилиндра 15, корпус кос кареткой riGrl) зинка, a ro GI I IlITOK3— с Г-образной рамой захвата. № 158409

Предмет изобретения

Торцовый захват к вилочному,погрузчику для транспортирования грузов цилиндрической формы, например рулонов бумаги, включающий

Г-образную раму с подвижной кареткой, прижим и гидропривод, о тл ич à Ео щ ий с я тем, что, с целью повышения удобства захвата груза, на подвижной каретке смонтирован раздвижной прижим, выполненный в виде двух поворотных на одной оси рычагов с упорами на концах, кинематически соединенных посредство.vI шарнирных тяг со штоком гидроцилиндра, раздвигающего и сдвигающего упоры по дуге окружности, а в каретку погрузчика встроены планки и на ней смонтирован гидроцилиндр, сообщающий захвату поперечное перемещение.

Фиг ?
