Устройство для гибки выводов радиоэлементов

Устройство для гибки выводов радиоэлементов

Иллюстрации

Показать все

Реферат



Изобретение относится к области производства радиоаппаратуры и может быть использовано в машиностроении и приборостроении. Цель изобретения - расширение технологических возможностей путем обеспечения разноплечей гибки выводов - достигается тем, что устройство, содержащее основание, на котором размещены каретки с механизмами гибки и прижима выводов, снабжено механизмами фиксации радиоэлементов, размещенными на каретках с возможностью перемещения относительно механизмов гибки и выполненными в виде упоров. 1 з.п. ф-лы, 1 табл., 8 ил.

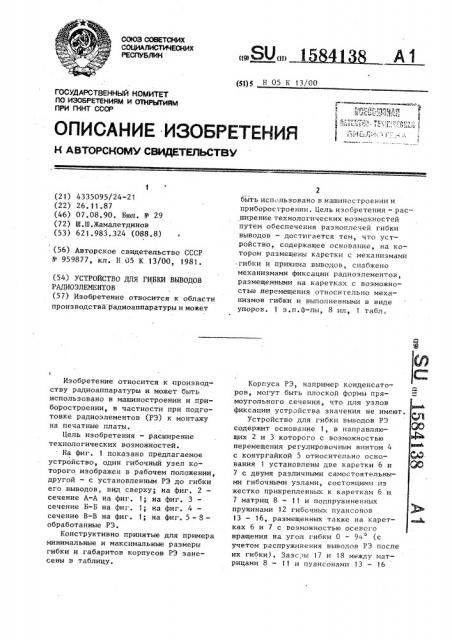

СОоа СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) H 05 K 13/00

I

Ю,igqeëг: ° Г. ° д и ь к

1.:-

)-; 154"" 1: ..=4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4335095/24-21 (22) 26.11.87 (46) 07.08.90. Бюл. ¹ 29 (72) Ш.Ш.Жамалетдинов (53) 621.983.324 (088.8) (56) Авторское свидетельство СССР № 959877, кл. H 05 К 13/00, 1981. (54) УСТРОЙСТВО ДЛЯ ГИБКИ ВЫВОДОВ

РАДИОЭЛЕМЕНТОВ (57) Изобретение относится к области производства радиоаппаратуры и может

Изобретение относится к производству радиоаппаратуры и может быть использовано в машиностроении и приборостроении, в частности при подготовке радиоэлементов (РЭ) к монтажу на печатные платы.

Цель изобретения — расширение технологических возможностей.

- Ha фиг. 1 показано предлагаемое устройство, один гибочный узел которого изображен в рабочем положении, другой — с установленным РЭ до гибки его выводов, вид сверху; на фиг. 2 сечение А-А на фиг. 1; на фиг. 3 сечение Б-Б на фиг. 1; на фиг. 4— сечение В-В на фиг. 1; на фиг. 5 — S— обработанные РЭ.

Конструктивно принятые для примера минимальные и максимальные размеры гибки и габаритов корпусов РЭ занесены в таблицу, (19) (10

А1 быть исп льзовано в машиностроении и приборостроении. Цель изобретения — расширение технологических возможностей путем обеспечения разноплечей гибки выводов — достигается тем, что устройство, содержащее основание, на котором размещены каретки с механизмами гибки и прижима выводов, снабжено механизмами фиксации радиоэлементов, размещенными на каретках с возможностью перемещения относительно механизмов гибки и выполненными в виде упоров. 1 з.п.ф-лы, 8 ил, 1 табл, С:

Корпуса РЭ, например конденсаторов, могут быть плоской формы прямоугольного сечения, что для узлов фиксации устройства значения не имеют.

Устройство для гибки выводов РЭ содержит основание 1, в направляющих 2 и 3 которого с возможностью перемещения регулировочным винтом 4 фвиаА с контргайкой 5 относительно осно- ЬР вания 1 установлены две каретки 6 и ЯО

7 с двумя различными самостоятельными гибочными узлами, состоящими из жестко прикрепленных к кареткам 6 и

7 матриц 8 — 11 и подпружиненных пружинами 12 гибочных пуансонов В

13 — 16, размещенных также на карет- 3, ках 6 и 7 с возможностью осевого

Q вращения на угол гибки 0 — 9ч (с учетом распружинения выводов РЭ после их гибки). Зазс. ы 17 и 18 между матрицами 8 — 11 и пуансонами 13 — 16

1584138 выбраны не менее максимальной толщины выводов обрабатываемых РЭ. Упоры 19 — 22, имеющие указатели в виде стрелки 23, гибочных узлов размещены между каретками и соединены в отверстиях кареток 6 и 7 с регулировочными винтами 24 с контргайками 25 с воэмож

Ностью независимого горизонтального перемещения относительно кареток 6 10 и 7, настройки их на разные размеры

Корпусов обрабатываемых РЭ и обеспе чения разноплечей гибки выводов по об» стороны корпуса РЭ.

Механизм прижатия выводов РЭ устройства, выполненный один на два раз:ных самостоятельных гибочных узла, состоит из подпружиненных пружинами

26 прижимов 27 — 30, установленных .в отверстиях кареток 6 и 7 с воз- 20 ,,можностью перпендикулярного переме щения относительно поверхности 31 !

Iìàòpèö 8 — 11 и постоянного контакти-!

ðoâàHHÿ поверхностей 3? прижимов

27 — 30 с поверхностями 31 матриц 25

8 — 11 гибочных узлов под действием расчетного усилия пружин 26, кулачков

33 и 34, которые размещены в пазах прижимов 27 — 30 и в висячем положении соединены с имеющей квадратное сечение и возможность перемещения осью 35, установленной в отверстиях стоек 36 и 37, закрепленных жестко к кареткам 6 и 7, и рукояткой 38.

Отверстия на кулачках 33 и 34, где установлена ось 35, выполнены квадратными для перемещения подпружиненных прижимов 27 — 30 при установке выводов РЭ между поверхностями 32 прижимов 27 — 30 механизма прижатия и по- 0 верхностями 31 матриц 8 — 11 гибочных узлов устройства.

Грубый контроль настройки узлов фиксации как на размер корпуса обрабатываемого РЭ, так и на разноплечую гибку выводов по обе стороны корпуса

РЭ осуществляется визуально по делениям линеек 39 и 40, прикрепленных к направляющим 2 и 3, и рисок 41 и 42 выполненных на каретках 6 и 7. Кроме

50 того, устройство содержит выводы

43, корпус 44 РЭ, поверхности 45 и

46 матриц 9 и 10.

Устройство работает следующим образом.(порядок настройки устройства и работы на нем приведен для одного гибочного узла).

Каждый гибочный узел предназначен для гибки выводов РЭ, имеющих разные толщины выводов, с разными радиусами гибки и размерами разноплечности выводов относительно корпуса РЭ.

Исходя из требуемых размеров гибки, радиуса гибки и толщины выводов РЭ, настраивают соответствующий гибочный узел устройства, для чего вра" щением регулировочного винта 4 устанавливают матрицы 8 и 9 гибочного узла на размер гибки 1, грубо контролируя его величину по рискам 41 и и 42, выполненным на каретках 6 и 7, и делениям линейки 39.

При вращении регулировочного винта 4 каретки 6 и 7 вместе с установленными на них матрицами 8 и 9 и прижимами 27 и 28 перемещаются в обе стороны относительно оси основания

1 на одинаковое расстояние, так как левая и правая резьбы винта 4 выполнены с одинаковым шагом. Точный размер настройки на гибку с размером

1 между поверхностями 45 и 46 матриц

8 и 9 гибочного узла измеряют штангенциркулем, затем регулировочный винт 4 стопорят контргайкой 5.

Далее с помощью регулировочного винта 24 фиксаторы 19 и 20 устанавливают на фактический размер L корпуса -44 РЭ симметрично оси основания

1 или на размер 1 разноплечей гибки по базовой стороне корпуса 44 РЭ от поверхности 46 матрицы 9 или поверхности 45 матрицы 8. Грубый контроль настройки на размер L корпуса 44 РЭ и размер 1 осуществляют визуально по стрелкам 23 упоров 19 и 20 и делениям линейки 39, а точный размер настройки — штангенциркулем, после чего винты 24 стопорят контргайкой 25.

В случае, когда размер 1„ на обрабатываемом РЭ задан до центра радиуса гибки выводов то из размера 1

Э

1 высчитывают размер радиуса гибки.

Таким образом, один из гибочных узлов устройства настроен и готов к работе.

После этого нажатием на рукоятку

38 "на себя" посредством оси 35 и кулачков 33 и 34, сжимая пружины 26, . отодвигают одновременно прижимы 27 и 28 от поверхности 31 матриц 8 и 9 и в образовавшиеся зазоры 17 между поверхностями 31 и 32 прижимов 27 и

28 и матриц 8 и 9 пинцетом устанавливают выводы 43, а корпус 44 РЭ вЂ” в узел фиксации между фиксаторами 19 и 20. Затем рукоятку 38 освобожпают

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что пуансон механизма гибки выполнен в виде рычага, закрепленного одним концом иа оси с возможностью поворота на угол

0 — 94

d D L

Гибочный узе устройства

0,2.-. 0,6 — 2-15 6 — 3 10 — 40 2 — 15 0,6 мин

0,7 — 1,10,,6-0,9 2-15 6 — 35 10 — 40 3,5 — 15 1,5 мин

5 158413 при этом выводы 43 с двух сторон кор— пуса 44 РЭ прижимаются между поверхностями 31 и 32 прижимов 27 и 28 и матриц 8 и 9 под действием усилия пружин 26, причем усилие пружин 26

5 расчетное и достаточное для компенсации растягивающих усилий, возникающих в выводах 43 и стремящихся оторвать выводы 43 от корпуса 44 РЭ.

Затем посредством гибочных пуансонов 13 и 14 производят гибку выводов

43 с двух сторон корпуса 44 РЭ на угол .94 (с учетом распружинения выводов 43 после гибки). !

I.

Освобождают пуансоны 13 и 14 и они сами под действием пружин 12 возвращаются в исходное положение. После этого нажатием на рукоятку 12

"на себя" освобождают выводы 43 из ,зоны прижатия и пинцетом снимают обработанный РЭ.

Порядок настройки другого гибочного узла и работы, а также перенастройки с одного типоразмера гибки 25 на другой аналогичен описанному.

При настройке одного гибочного узла упоры 19 и 20 или 20 и 21 друго8 б го узла, должны находиться в исходном положении, т.е. прижаты к кареткам би7.

Формула изобретения

1. Устройство для гибки выводов радиоэлементов, содержащее основание, на котором размещены каретки с установленными на них механизмами гибки и прижима выводов, о т л и ч а ю— щ е е с я тем, что, с целью расширения технологических воэможностей путем обеспечения разноплечей гибки выводов, оно снабжено механизмами фиксации радиоэлементов, размещенными на каретках с возможностью перемещения относительно механизмов гибки и выполненными в виде упоров, соединенных с регулировочными винтами.

1534 ) 38

l 584138 иг.5

1584138
