СОК)3 ГОВЕТСКИХ
Г11ЦИДЛИСТИЧЕСКИХ
РЕСПМБлИК

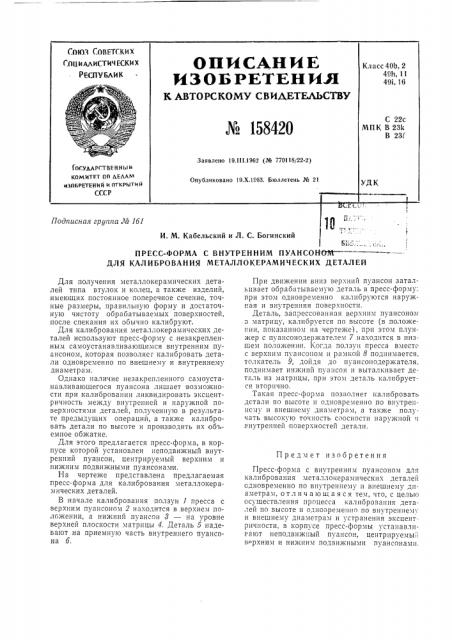

ОПИСАНИЕ
ИЗОБРЕТЕНИ асс 40Ь, 2
4о11, 11
49i, IG
К АВТОРСКОМУ СВИЩЕТ
С 22с
К В23k
В 23l № 158420
Заявлено 19.111.1962 (№ 770118122-2) fnrVhAI r TMНН Ы и
К0 М XTTT П 0 АЕЛАМ июврвтвнии и открытии
СССР
Опубликовано 19.Х.1&83. Бюллетень № 21
Подписная гру1та № 161
И. М. Кабельский и Л. С. Богинский
ПРЕСС-ФОРМА С ВНУТРЕННИМ ПУАНСОНОМ
ДЛЯ КАЛИБРОВАНИЯ МЕТАЛЛОКЕРАМИЧЕСКИХ ДЕТАЛЕИ
Предмет изобретения
Для получения металлокерамических деталей типа втулок и колец, а также изделий, имеющих постоянное поперечное сечение, точные размеры, правильную форму и достаточную чистоту обрабатываемых поверхностей, после спекания их обычно калибруют.
Для калибрования металлокерамических деталей используют пресс-форму с незакрепленным самоустанавливающимся внутренним пуансоном, которая позволяег калибровать детали одновременно по внешнему и внутреннему диаметрам.
Однако наличие незакрепленного самоустанавливающегося пуансона лишает возможности при калибровании ликвидировать эксцентричность между внутренней и наружной поверхностями деталей, полученную в результате предыдущих операций, а также калибровать детали по высоте и производить их объемное обжатие.
Для этого предлагается пресс-форма, в корпусе которой установлен неподвижный внутренний пуансон, центрируемый верхним и нижним подвижными пуансонами.
На чертеже представлена предлагаемая пресс-форма для калибрования металлокерамических деталей.
B начале калибрования ползун 1 пресса с верхним пуансоном 2 находится в верхнем положении, а нижний пуансон 8 — на уровне верхней плоскости матрицы 4. Деталь 5 надевают на приемную часть внутреннего пуансона 6.
При движении вниз верхний пуансон заталкивает обрабатываемую деталь в пресс-форму: при этом одновременно калибруются наружная и внутренняя поверхности.
Деталь, запрессованная верхн11м пуансоном з матрицу, калибруется по высоте (в положении, показанном на чертеже), при этом плунжер с II) àíñoíîäåðæàòåëåì 7 находится в низшем положении. Когда ползун пресса вместе с верхним пуансоном и рамкой 8 поднимается, толкатель 9, дойдя до пуан сонодержателя, поднимает нижнип п1 ансон и выталкивает деталь из матрицы, при этом деталь калибруется вторично.
Такая пресс-форма позволяет калибровать детали по высоте и одновременно по внутренне ну и внешнему диаметрам, а также получать ВысокуIo точность соосности наружной 11 внутренней поверхностей детали.
Пресс-форма с внутренним пуансоном для калибрования металлокерамических деталей
Одновременно по внутреннему и внешнему диаметрам, отл и ч а ю щ а я с я тем, что, с цель1О осуществления процесса калибровапия деталей по высоте и одновременно по внутреннему и внешнему диаметрам и устранения эксцеITричности, в корпусе пресс-формы устанавливают неподвижпьш пуансон, центрируемый верхним и нижним подвижными пуансонами.
Составитель Э. Л. Горнопольскай
Редактор Л. В. Калашникова Техред А. А. Камышникова Корректор P. T. Келембет
Подп, к печ. 257XI — 63 г. Формат бум. 60 у 901/8 Объем 0,23 изд. л.
Заказ 3034/17 Тираж 675 Цена 4 коп.
