Патент ссср 158436

Патент ссср 158436

Иллюстрации

Показать все

Реферат



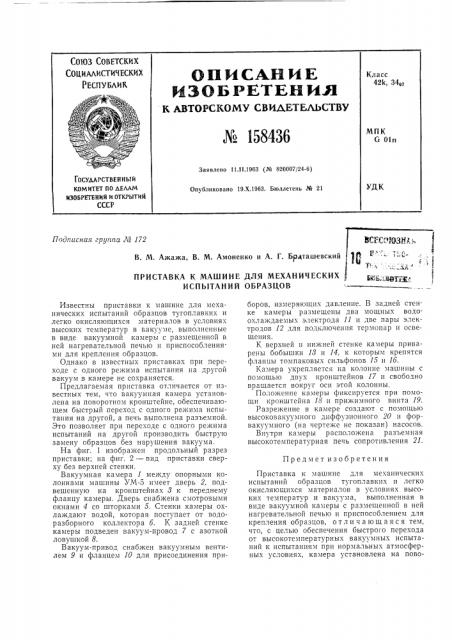

СОВХОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

1 ЕСПУ БЛИК описан ик

КЗОБРЕТКНИ Н

К АВТОРСКОМУ CBNAETEAbCTSV

Л 158436

Класс

42k, 34рт

МПК

G 01п

Заявлено 11.11.1963 (¹ 820007/24-6) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО АЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 19.Х.1963. Бюллетень ¹ 21

Подписная epgnna Л 172

В. М. Ажажа, В. М. Амоненко и А. Г. Браташевский

ПРИСТАВКА К МАШИНЕ ДЛЯ МЕХАНИЧЕСКИХ

ИСПЫТАНИЙ ОБРАЗЦОВ

Известны приставки к машине для механических испытаний образцов тугоплавких и легко окисляюшихся материалов в условиях высоких температур в вакууме, выполненные в виде вакуумной камеры с размещенной в ней нагревательной печью и приспособлениями для крепления образцов.

Однако в известных приставках при переходе с одного режима испытания на другой вакуум в камере не сохраняется.

Предлагаемая приставка отличается от известных тем, что вакуумная камера установлена на поворотном кронштейне, обеспечивающем быстрый переход с одного режима испытания на другой, а печь выполнена разъемной.

Это позволяет при переходе с одного режима испытаний на другой производить быструю замену образцов без нарушения вакуума.

На фиг. 1 изображен продольный разрез приставки; на фиг. 2 — вид приставки сверху без верхней стенки.

Вакуумная камера 1 между опорными колоннами машины Ум-5 имеет дверь 2, подвешенную на кронштейнах 8 к переднему фланцу камеры. Дверь снабжена смотровыми окнами 4 со шторками 5. Стенки камеры охлаждают водой, которая поступает от водоразборного коллектора 6. К задней стенке камеры подведен вакуум-провод 7 с азотной ловушкой 8.

Вакуум-привод снабжен вакуумным вентилем 9 и фланцем 10 для присоединения приборов, измеряющих давление. В задней стенке камеры размещены два мощных водоохлаждаемых электрода 11 и две пары электродов 12 для подключения термопар и освещения.

К верхней и нижней стенке камеры приварены бобышки 18 и 14, к которым крепятся фланцы томпаковых сильфонов 15 и 16.

Камера укрепляется на колонне машины с помощью двух кронштейнов 17 и свободно вращается вокруг осн этой колонны.

Положение камеры фиксируется при помощи кронштейна 18 и прижимного винта 19.

Разрежение в камере создают с помощью высоковакуумного диффузионного 20 и форвакуумного (на чертеже не показан) насосов.

Внутри камеры расположена разъемная высокотемпературная печь сопротивления 21.

Предмет изобретения

Приставка к машине для механических испытаний образцов тугоплавких и легко окисляющихся материалов в условиях высоких Iåìïåðàòóð и вакуума, выполненная в виде вакуумной камеры с размещенной в ней нагревательной печью и приспособлением для крепления образцов, отличающаяся тем. что, с целью обеспечения быстрого перехода от высокотемпературных вакуумных испытаний к испытаниям при нормальных атмосферных условиях, камера установлена на поворотном кронштейне, а печь выполнена разьемной, для того чтобы обеспечить замену образцов при переходе с одного режима испытания на другой.

Составитель А. Бровков

Редактор С. Л. Богатырева Техрсд А. А. Камышникова Корректор Г. N. Чугунова

Подп. к пен. 3!111 — 64 г. Формат бум. 60 X 901/8 Объем 0,23 изд. л.

Зак. 0254,!2 Тираж 1025 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
