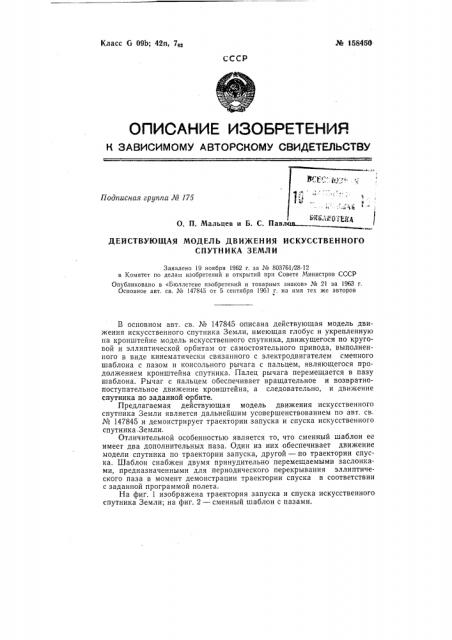

Класс G 09b; 42п, 7вв № 158450СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
4 ñ
» 1»
i и - Фв
Подписная группа JH 175
О. П. Мальце
ДЕЙСТВУЮЩАЯ МОДЕЛЬ ДВИЖЕНИЯ ИСКУССТВЕННОГО
СПУТНИКА ЗЕМЛИ
Заявлено 19 ноября 1962 г. за ЛЪ 803761/28-12 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» M 21 за 1963 r.
Основное авт. св. Ла 147845 от 5 сентября 1961 г. на имя тех же авторов
В основном авт. св. ¹ 147845 описана действующая модель движения искусственного спутника Земли, имеющая глобус и укрепленную на кронштейне модель искусственного спутника, движущегося по круговой и эллиптической орбитам от самостоятельного привода, выполненного в виде кинематически связанного с электродвигателем сменного шаблона с пазом и консольного рычага с пальцем, являющегося продолжением кронштейна спутника. Палец рычага перемещается в пазу и1аблона. Рычаг с пальцем обеспечивает вращательное и возвратнопоступательное движение кронштейна, а следовательно, и движение спутника по заданной орбите.
Предлагаемая действующая модель движения искусственного спутника Земли является дальнейшим усовершенствованием по авт. св. № 147845 и демонстрирует траектории запуска и спуска искусственного спутника Земли.
Отличительной особенностью является то, что сменный шаблон ее имеет два дополнительных паза. Один из них обеспечивает движение модели спутника по траектории запуска, другой — по траектории спуска. Шаблон снабжен двумя принудительно перемещаемыми заслонками, предназначенными для периодического перекрывания эллиптического паза в момент демонстрации траектории спуска в соответствии с заданной программой полета.
На фиг. 1 изображена траектория запуска и спуска искусственного спутника Земли; на фиг. 2 — сменный шаблон с пазами. № 158450
Для воспроизведения движения искусственного спутника Земли по траекториям запуска и спуска его с орбиты (фиг. 1) сменный шаблон l (фиг. 2) имеет паз 2 для эллиптической орбиты, кольцевой паз 8 и два дополнительных паза 4 и 5, которые соответствуют траекториям движения искусственного спутника при запуске и спуске.
Шаблон l снабжен двумя заслонками б и 7, расположенными в местах соединения эллиптического паза 2 с дополнительными пазами
4 и 5, предназначенными для периодического перекрывания эллиптического паза и движения пальца 8 консольного рычага по заданному пазу.
Заслонки 6 и 7 перемещаются с помощью соленоидов 9 и 10, включаемых одновременно с запуском и спуском модели спутника.
Для демонстрации запуска модели спутника палец 8 консольного рычага помещают в начале паза 4, в точке пересечения с кольцевым пазом 3 (точка А). Палец перемещается по пазу 4, входит в эллиптический паз, совершает движение по нему и входит в паз 5, заканчивая движение в точке пересечения его с кольцевым пазом 8 (точка Б).
Одновременно с движением пальца в пазах шаблона соответственно перемещается и модель искусственного спутника вокруг глобуса, воспроизводя траектории запуска и спуска в соответствии с заданной программой полета.
При движении пальца в дополнительных пазах 4 и 5 заслонки перемещаются, периодически перекрывая эллиптический паз и предотвращая попадание пальца в этот паз в местах пересечения его с дополнительными пазами. Заслонки возвращаются в исходное положение пружинами ll и 12.
Предмет изобретения
Действующая модель движения искусственного спутника Земли по авт. св. № 147845, отличающаяся тем, что, с целью обеспечения возможности демонстрации траектории запуска и спуска искусственного спутника Земли, сменный шаблон имеет два дополнительных паза, предназначенных для обеспечения движения модели спутника по траектории запуска и спуска, и снабжен двумя принудительно перемещаемыми заслонками для перекрывания эллиптического паза в момент демонстрации траектории спуска в соответствии с заданной программой полета.
