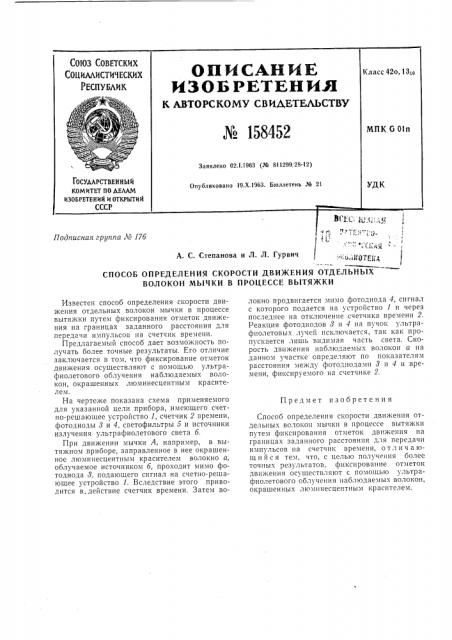

одписна руп а Л 7б с -I 454 - !

А. С. Степанова и Л. Л. Гурвич

СПОСОБ ОПРЕДЕЛЕНИЯ СКОРОСТИ ДВИЖЕНИЯ ОТДЕЛЬНЫХ

ВОЛОКОН МЪ|ЧКИ В ПРОЦЕССЕ ВЫТЯЖКИ

Известен способ определения скорости движения отдельных волокон мычки в процессе вытяжки путем фиксирования отметок движения на границах заданного расстояния для передачи импульсов на счетчик времени.

Предлагаемый способ дает возможность получать более точные результаты. Его отличие заключается в том, что фиксирование отметок движения осуществляют с помощью ультрафиолетового облучения наблюдаемых волокон, окрашенных люминесцентным красителем.

На чертеже показана схема применяемого для указанной цели прибора, имеющего счетно-решающее устройство 1, счетчик 2 времени, фотодиоды 8 и 4, светофильтры 5 и источники излучения ультрафиолетового света б.

При движении мычки А, например, в вытяжном приборе, заправленное в нее окрашенное люминесцентным красителем волокно а, облучаемое источником б, проходит мимо фотодиода 8, подающего сигнал на счетно-решающее устройство 1. Вследствие этого приводится в. действие счетчик времени. Затем волокно продвигается мимо фотодиода 4, сигнал с которого подается на устройство 1 и через последнее на отключение счетчика времени 2.

Реакция фотодиодов 8 и 4 на пучок ультрафиолетовых лучей исключается, так как пропускается лишь видимая часть света. Скорость движения наблюдаемых волокон а на данном участке определяют по показателям расстояния между фотоднодами 8 и 4 и времени, фиксируемого на счетчике 2.

Предмет изобретения

Способ определения скорости движения отдельных волокон мычки в процессе вытяжки путем фиксирования отметок движения на границах заданного расстояния для передачи импульсов на счетчик времени, о т л и ч а юшийся тем, что, с целью получения более точных результатов. фиксирование отметок движения осуществляют с помощью ультрафиолетового облучения наблюдаемых волокон, окрашенных люминесцентным красителем.

% 158452

Составитель Е. И. Брагина

Редактор В. Ф. Чулкова Техред А. А. Кудрявицкая Корректор В. П. Фомина

Подп. к печ. 6/Х11 — 63 г. Формат бум. 50+90>/8 Объем 0,23 изд. л.

3ак. 2701/14 Тираж 750 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.
