Приспособление для сигнализации поклевки на зимней удочке

Приспособление для сигнализации поклевки на зимней удочке

Иллюстрации

Показать все

Реферат



Изобретение относится к рыболовной оснастке любительского и спортивного лова. Цель изобретения - повышение надежности за счет обеспечения четкости визуального фиксирования момента поклевки при изменении массы приманки. Приспособление состоит из шестика, кивка, муфты крепления кивка к шестику удочки перед последним кольцом для лесы, установленного с возможностью перемещения по кивку приспособления для направления перемещения лесы, регулятора жесткости подвески приманки и индикатора поклевки. При увеличении массы приманки с помощью регулятора жесткости подвески приманки не изменяется амплитуда движения индикатора от усилия поклевки, поэтому сохраняется чувствительность и четкость визуального фиксирования момента поклевки как с прежней приманкой. Приспособление применимо в любое время года на рыболовной оснастке любительского и спортивного лова рыбы, позволяет расширить универсальность применяемых средств лова. 4 ил.

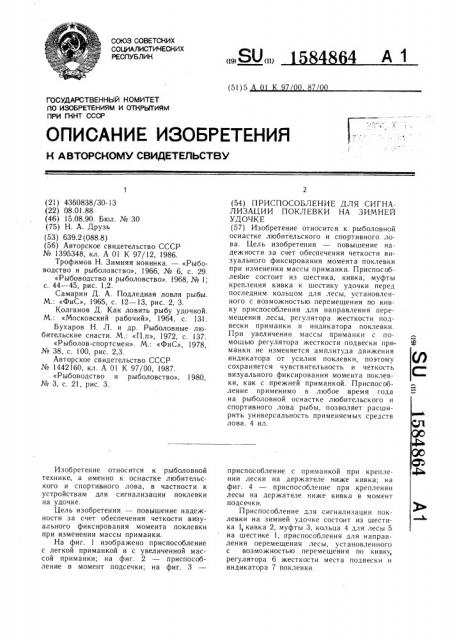

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111

0 7 (5!) 5

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4360838/30-13 (22) 08.01.88 (46) 15.08.90. Бюл. № 30 (75) Н. А. Друзь (53) 639.2 (088.8) (56) Авторское свидетельство СССР № 1395348, кл. А 01 К 97/12, 1986.

Трофимов Н. Зимняя новинка. — «Рыбоводство и рыболовство», 1966, № 6, с. 29.

«Рыбоводство и рыболовство». 1968, № I, с. 44 — 45, рис. 1,2.

Самарин Д. А. Подледная ловля рыбы.

М.: «ФиС», 1965, с. 12 — 13, рис. 2, 3.

Колганов Д. Как ловить рыбу удочкой.

М.: «Московский рабочий», 1964, с. 131.

Бухаров Н. Л. и др. Рыболовные любительские снасти. М.: «П.п», 1972, с. 137.

«Рыболов-спортсмен». М.: «ФиС», 1978, № 38, с. 100, рис. 2,3.

Авторское свидетельство СССР № 1442160, кл. А Ol К 97/00, 198?.

«Рыбоводство и рыболовство». 1980, № 3, с. 21, рис. 3.

Изобретение относится к рыболовной технике, а именно к оснастке любительского и спортивного лова, в частности к устройствам для сигнализации поклевки на удочке.

Цель изобретения — повышение надежности за счет обеспечения четкости визуального фиксирования момента поклевки при изменении массы приманки.

На фиг. 1 изображено приспособление с легкой приманкой и с увеличенной массой приманки; на фиг. 2 — приспособление в момент подсечки; на фиг. 3 (54) ПРИСПОСОБЛЕНИЕ ДЛЯ СИГНАЛИЗАЦИИ ПОКЛЕВКИ НА ЗИМНЕЙ

УДОЧКЕ (57) Изобретение относится к рыболовной оснастке любительского и спортивного лова. Цель изобретения — повышение надежности за счет обеспечения четкости визуального фиксирования момента поклевки при изменении массы приманки. Приспособление состоит из шестика, кивка, муфты крепления кивка к шестику удочки перед последним кольцом для лесы, установленного с возможностью перемещения по кивку приспособления для направления перемещения лесы, регулятора жесткости подвески приманки и индикатора поклевки.

При увеличении массы приманки с помощью регулятора жесткости подвески приманки не изменяется амплитуда движения индикатора от усилия поклевки, поэтому сохраняется чувствительность и четкость визуального фиксирования момента поклевки, как с прежней приманкой. Приспособление применимо в любое время года на рыболовной оснастке любительского и спортивного лова рыбы, позволяет расширить универсальность применяемых средств лова. 4 ил. приспособление с приманкой при креплении лески на держателе ниже кивка; на фиг. 4 — приспособление при креплении лесы на держателе ниже кивка в момент подсечки.

Приспособление для сигнализации поклевки на зимней удочке состоит из шестика 1, кивка 2, муфты 3, кольца 4 для лесы 5 на шестике 1, приспособления для направления перемещения лесы, установленного с возможностью перемещения по кивк ; регулятора 6 жесткости места подвески и индикатора 7 поклевки.

1584864

Формула изобретения б 7

Работу с приспособлением для сигнализации поклевки на зимней удочке осуществляют следующим образом.

После замены приманки на более массивную и установки зимней удочки в рабочее положение на месте ловли кивок 2 прогибается, для выставления его в горизонтальной плоскости необходимо увеличить жесткость подвески — передвинуть на кивке передвижной регулятор 6 с лесой 5 в сторону муфты 3 крепления кивка 2 на шестике 1 удочки до тех пор, пока кивок 2 не примет горизонтального положения (см. фиг. 1). Момент поклевки визуально фиксируется рыболовом по индикатору 7 на конце кивка 2. При установке удочки без движения при поклевке индикатор 7 начнет движение вверх или вниз. Если делать движения кивком 2 в процессе ловли для имитации движения приманки, аналогичных естественным движениям живого корма рыбы, то на индикаторе 7 при поклевке отразится нарушение ритма движения, в обоих случаях после поклевки должна следовать подсечка — резкое движение шестика 1 удочки вверх и устройство для сигнализации поклевки займет соответствующее положение (фиг. 2, 4). В этом положении не произойдет самопроизвольного перемещения регулятора 6 жесткости с лесой 5 относительно кивка 2 потому, что усилие сцепления лески 5 с регулятором 6 жесткости намного меньше, чем усилие сцепления регулятора 6 жесткости с кивком 2, леса 5 свободно переместится в регуляторе 6 и отогнет кивок 2 вниз после того, как закончится вываживание рыбы, и удочку устанавливают в рабочее положение для дальнейшего лова. На лесе

5 будет только приманка, кивок 2 выравнивается и леса 5 проходит свободно в регуляторе 6 потому, что усилие от пружинящего материала кивка 2 больше, чем сумма усилия от сцепления лесы 5 с регулятором 6 и веса лесы с приманкой в воде.

При смене приманки на более массивную не уменьшается амплитуда движения индикатора кивка от усилия поклевки потому, что при увеличении жесткости места подвески приманки не уменьшается длина кивка и шестика, и рыболов визуально фиксирует момент поклевки так же, как при прежней приманке. Происходит своевременная фиксация момента поклевки и нет - потерь количества положительных эмоций рыболова, получаемых при выважи в ани и рыбы.

Устройство применимо на рыболовной ос20 настке любительского и спортивного лова рыбы, позволяет расширить универсальность применяемых средств лова.

Приспособление для сигнализации поклевки на зимней удочке, включающее кивок с индикатором поклевки на конце, жестко связанный с шестиком, и приспособление для направления лесы, отлйнаюи ееся тем, что, с целью повышения надежности за счет обеспечения четкости визуального момента поклевки при изменении массы приманки, приспособление для направления лесы установлено с возможностью продольного перемещения по кивку.

1584864

Составитель В. Шипов

Редактор А. Долинич Техред А. Кравчук Корректор С. Шевкун

Заказ 2281 Тираж 426 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 7К вЂ” 35, Раушская наб., д. 4, 5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
