Реферат



Изобретение относится к любительскому рыболовству. Цель изобретения - повышение удобства пользования подсекателем. Подсекатель для рыбы содержит стойку П-образного сечения, на которой шарнирно укреплен посредством прижимного подпружиненного элемента спусковой механизм с зажимом для лесы. Соединительный элемент подпружиненного верхнего колена выполнен из двух шарнирно соединенных частей (рычага и тяги) с возможностью взаимодействия рычага со спусковым механизмом. Подсекатель снабжен фиксатором положения соединительного элемента во взведенном положении, контактирующим с последним в месте соединения его рычага и тяги. 10 ил.

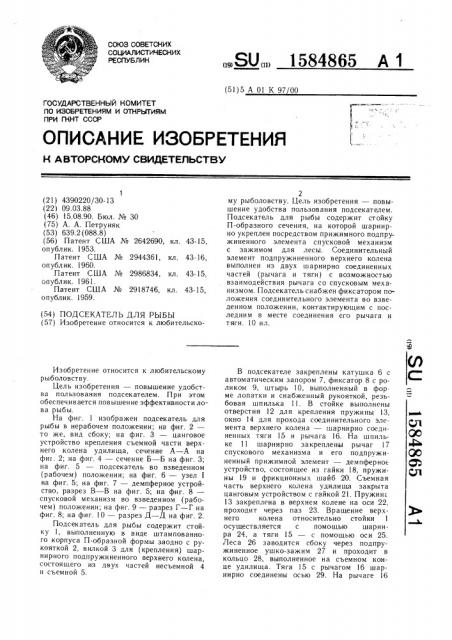

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 К 97 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСН0МУ СВИДЕТЕЛЬСТВУ кл. 43-15, кл. 43-16, кл. 43-15, кл. 43-15, ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4390220/30-13 (22) 09.03.88 (46) 15.08.90. Бюл. № 30 (75) А. А. Петруняк (53) 639.2(088.8) (56) Патент США № 2642690, оп убл ик. 1953.

П атент С ША № 2944361, опублик. 1960.

Патент С ША № 2986834, опублик. 1961.

Патент США № 2918746, опублик. 1959. (54) ПОДСЕКАТЕЛЬ ДЛЯ РЫБЫ (57) Изобретение относится к любительскоИзобретение относится к любительскому рыболовству.

Цель изобретения — повышение удобства пользования подсекателем. При этом обеспечивается повышение эффективности лова рыбы.

На фиг. 1 изображен подсекатель для рыбы в нерабочем положении; на фиг. 2— то же, вид сбоку; на фиг. 3 — цанговое устройство крепления съемной части верхнего колена удилища, сечение А — А на фи . 2; на фиг. 4 — сечение Б — Б на фиг. 3; на фиг. 5 — подсекатель во взведенном (рабочем) положении; на фиг. 6 — узел 1 на фиг. 5; на фиг. 7 — демпферное устройство, разрез  — В на фиг. 5; на фиг. 8— спусковой механизм во взведенном (рабочем) положении; на фиг. 9 — разрез à — Г на фиг. 8; на фиг. IO — разрез Д вЂ” Д на фиг. 2.

Подсекатель для рыбы содержит стойку 1, выполненную в виде штампованного корпуса П-образной формы заодно с рукояткой 2, вилкой 3 для (крепления) шарнирного подпружиненного верхнего колена, состоящего из двух частей несъемной 4 и съемной 5.

„„SU„„1584865 А 1

2 му рыболовству. Цель изобретения — повышение удобства пользования подсекателем.

Подсекатель для рыбы содержит стойку

П-образного сечения, на которой шарнирно укреплен посредством прижимного подпружиненного элемента спусковой механизм с зажимом для лесы. Соединительный элемент подпружиненного верхнего колена выполнен из двух шарнирно соединенных частей (рычага и тяги) с возможностью взаимодействия рычага со спусковым механизмом. Подсекатель снабжен фиксатором положения соединительного элемента во взведенном положении, контактирующим с последним в месте соединения его рычага и

1 0 H t.

В подсекателе закреплены катушка 6 с автоматическим запором 7, фиксатор 8 с роликом 9, штырь 10, выполненный в фор. ме лопатки и снабженный рукояткой, резьбовая шпилька 11. В стойке выполнены отверстия 12 для крепления пружины 13, окно 14 для прохода соединительного элемента верхнего колена — шарнирно соединенных тяги 15 и рычага !6. На шпильке 11 шарнирно закреплены рычаг 17 спускового механизма и его подпружиненный прижимной элемент — демпферное устройство, состоящее из гайки 18, пружины 19 и фрикционных шайб 20. Съемная часть верхнего колена удилища закрыта цанговым устройством с гайкой 21. Пружин

13 закреплена в верхнем колене на оси 22, проходит через паз 23. Вращение верхнего колена относительно стойки 1 осуществляется с помощью шарнира 24, а тяги 15 — с помощью оси 25.

Леса 26 заводится сбоку через подпружиненное ушко-зажим 27 и проходит в кольцо 28, выполненное на съемном конце удилища. Тяга 15 с рычагом 16 шарнирно соединены осью 29. На рычаге 16

1584865

Формула изобретения

105 имеется изгиб 30, ограничивающий его проход через окно 14, выполненное в стойке.

Работу с подсекателем и приведение его в действие осуществляют следующим образом.

Верхнее колено удилища, состоящее из двух частей 4 и 5, поворотом относительно оси 24, преодолевая сопротивление пружины 13, устанавливают в вертикальной плоскости под углом 100 по отношению к стойке 1 — тяга 15 оказывается под иксатором 8 и его роликом 9, рычаг 16 запирают рычагом 17, таким образом под;секатель окажется во взведенном положе нии, при необходимости доводят чувствительность гайкой 18.

При незначительном усилии на лесу 26 рычаг 17 спускового механизма сместится (по стрелке Е, фиг. 8), а рычаг 16 сое,динительного элемента верхнего колена выйдет из зацепления (по стрелке Ж фиг. 8) под действием пружины 13, верх; нее колено 4 увлечет за собой тягу 15 и рычаг 16 через окно 14 в нижнем ко лене, косой изгиб 30 рычага 16 ограничивает выход из стойки 1, таким образом произошло освобождение пружины (подсечка). Пользуясь рукояткой 2 и запором 7 вывода катушки 6 с блокировки, вываживают подсеченную рыбу. При наличии твердого грунта, гравия, глины и т. п. желательно использовать рукоятку на штыре 10.

5 Более эффективный лов рыбы может быть достигнут при удлиненном съемном конце верхнего колена. После подсечки некоторое время подсекатель подтягивает рыбу, не давая ослабления лесы, а дальше помогает рыбак.

Подсекатель для рыбы, содержащий стойку, шарнирно прикрепленное к ней подпру15 жиненное верхнее колено, связанное посредством соединительного элемента с шарнирно прикрепленным к стойке спусковым механизмом, имеющим зажим для лесы, отличающийся тем, что, с целью повышения удобства пользования, стойка выполнена в сечении П-образной и снабжена фиксатором для соединительного элемента, спусковой механизм снабжен подпружиненным прижимным элементом, размещенным в месте крепления его шарнира, а соединительный элемент состоит из двух частей, шарнирно соединенных с возможностью взаимодействия в месте их соединения с фиксатором.

А-A

22 17 27

1584865

I-Г

27
