Отстойник для очистки сточных вод

Отстойник для очистки сточных вод

Иллюстрации

Показать все

Реферат



Изобретение относится к комплексным установкам для одновременной очистки сточных вод и выращивания микроводорослей. Цель изобретения - расширение технологических возможностей устройства путем осуществления выращивания микроводорослей. Отстойник содержит круглый бассейн 1, подвижную ферму 2 с металлическим скребком 3, водослив 4 для отстоенной воды, илоудалитель 5 и патрубок подачи сточной воды 6. В бассейне отстойника расположены культиваторы 7 в виде ряда кольцеобразных трубопроводов из светопроницаемого эластичного материала с эластичными перегородками и патрубками для обеспечения входа 9 и выхода 10 газов. Культиваторы 7 расположены на поддонах 11, закрепленных полыми кронштейнами 12 к стенкам бассейна 1, причем полости кронштейнов соединены с внутренними полостями культиваторов. Подвижная ферма 2 оборудована продольными осями 13, на которых установлены эластичные ролики 14. При вращении фермы 2 по рельсам 15 посредством электродвигателя 16 обеспечивается одновременное удаление ила скребками 3, закрепленными на крестовине 17, и перемешивание суспензии микроводорослей в культиваторах 7 эластичными роликами 14. 1 ил.

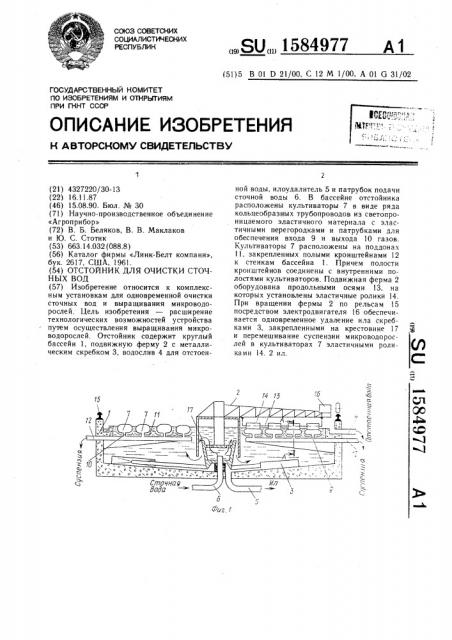

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1584977

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4327220/30-13 (22) 16. 1 1.87 (46) 15.08.90. Бюл. № 30 (71) Научно-производственное объединение

«Агроприбор» (72) В. Б. Бел я ко в, В. В. Ма кл а ко в и Ю. С. Стотик (53) 663.14.032 (088.8) (56) Каталог фирмы «Линк-Белт компани», бук. 2617, США, 1961. (54) ОТСТОЙНИК ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД (57) Изобретение относится к комплексным установкам для одновременной очистки сточных вод и выращивания микроводорослей, Цель изобретения — расширение технологических возможностей устройства путем осуществления выращивания микроводорослей. Отстойник содержит круглый бассейн 1, подвижную ферму 2 с металлическим скребком 3, водослив 4 для отстоен(51)5 В 01 D 21/00, С 12 М 1/00, А 01 G 31/02 ной воды, илоудалитель 5 и патрубок подачи сточной воды 6. В бассейне отстойника расположены культиваторы 7 в виде ряда кольцеобразных трубопроводов из светопроницаемого эластичного материала с эластичными перегородками и патрубками для обеспечения входа 9 и выхода 10 газов.

Культиваторы 7 расположены на поддонах

11, закрепленных полыми кронштейнами 12 к стенкам бассейна 1. Причем полости кронштейнов соединены с внутренними полостями культиваторов. Подвижная ферма 2 оборудована продольными осями 13, на которых установлены эластичные ролики 14.

При вращении фермы 2 по рельсам 15 посредством электродвигателя 16 обеспечивается одновременное удаление ила скребками 3, закрепленными на крестовине 17 и перемешивание суспензии микроводорослей в культиваторах 7 эластичными роликами 14. 2 ил.

1584977

A-A

Соста вител ь В. Ежов

Редактор И. Касарда Техред А. Кравчук Корректор С. Черни

Заказ 2286 Тираж 589 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям пр К п и ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4 5

Производственно-издательскии комбинат «Патент», г. жгород, р ул. Гага ина, 1О!
