Роторный аппарат

Роторный аппарат

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в смесителях с применением акустических колебаний и позволяет повысить эффективность работы путем создания дополнительных колебаний и кавитационных явлений. Роторный аппарат содержит корпус с входными и выходными патрубками. В корпусе концентрично установлены статор 5 и ротор 6 с отверстиями 7 и 8 в боковых стенках. В полости ротора с зазором относительно его стенок установлен выпуклый рассекатель 9, направленный выпуклостью к входному патрубку. Рассекатель выполнен полым шлемообразной формы. Между стенками корпуса и статора образуется рабочая камера 10. Ротор получает вращение от привода. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1584 щ)5 В 01 F 7/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АSTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

fl0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4385224/24-28. (22) 29.02.88 (46) 15.08.90. Бюл. И 30 (71) Иосковский горный институт (72) А.И. Балабышко., А.И. Зимин и В.В. Никитина (53) 620.1,05(088.8) (56) Патент ФРГ И 1958321, кл. В 04 В I/14, 1972.

Патент ФРГ И 2520788, кл. В 01 Г 7/26, 1976 (прототип). (54) РОТОРНЫЙ АППАРАТ (57) Изобретение может быть использовано.в смесителях с применением акустических колебаний и позволяет

2 повысить эффективность работы путем создания дополнительных колебаний и кавитационных явлений, Роторный аппарат содержит корпус с входными и выходными патрубками, В корпусе концентрично установлены статор 5 и ротор 6 с отверстиями 7 и 8 в боковых стенках. В полости ротора с зазором относительно его стенок установлен выпуклый рассекатель 9, направленный выпуклостью к входному патрубку. Рассекатель выполнен полым шлемообразной формы. Между стен. ками корпуса и статора образуется рабочая камера 10. Ротор получает вращение от привода ° 1 ил.

Составитель В, Сутормин

ТехРед П.Олийнык КоРРектоР И, КУчеРЯваЯ

Редактор И. Касарда

Заказ 2287

Тираж 11

Подписное

ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101

3 1

Изобретение относится к машиностроению и может быть использовано в смесителях с применением акустических колебаний.

Цель изобретения - повышение эфективности путем создания дополнительных колебаний и кавитационных явлений в аппарате.

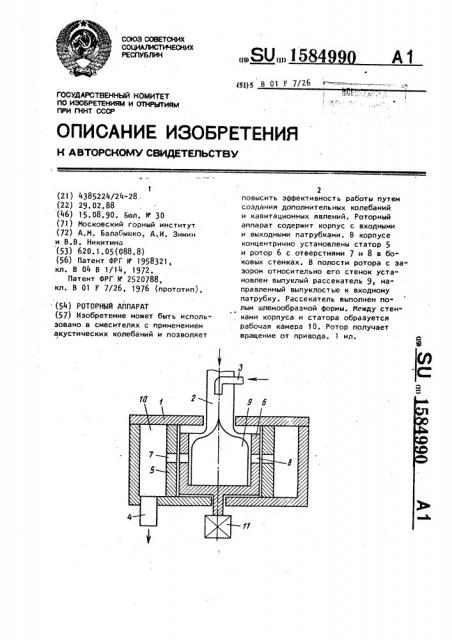

На чертеже представлена схема аппарата.

Роторный аппарат содержит корпус 1 с входными выходными патрубками

-4. В корпусе концентрично установены статор 5 и ротор 6 с отверстияМи 7 и 8 в боковых стенках. В полос ги ротора с зазором относительно го стенок установлен выпуклый расекатель 9, направленный выпуклостью входному патрубку. Рассекатель вы1 олнен полым шлемообразной формы. ежду стенками корпуса и статора обазуется рабочая камера 10. Ротор ,олучает вращение от привода 11.

Роторный аппарат работает следующим образом.

Обрабатываемые вещества подаются через входные патрубки 2 и 3 в полость ротора 6 и растекаются по вы-. пуклому рассекателю 9 шлемообразной

584990 4 формы к отверстиям 8. Дополнительные1 колебания, вызванные кавитационными явлениями на шлемообраэной поверхности рассекателя, улучшают перемешивание обрабатываемых веществ, При совпадении отверстий 7 и 8 статора и ротора смесь импульсами поступает в рабочую камеру 10, откуда удаляется

t0 по выходному патрубку 4, Шлемообразная форма выпуклого рассекателя повышает эффективность роторного аппарата.

15 Формула и зобретения

Роторный аппарат, содержащий корпус с входными и выходными патрубками, концентрично установленные в нем

2р ротор и статор с отверстиями в цилиндрических стенках, выпуклый рассекатель жидкости, установленный в полости ротора с зазором относительно

его стенок и направленный выпуклостью

25 к входному патрубку, рабочую камеру и привод вращения ротора, о т л и ч а ю шийся тем, что, с целью повышения эффективности, выпуклый рассекатель выполнен полым шлемооб30 разной формы.
