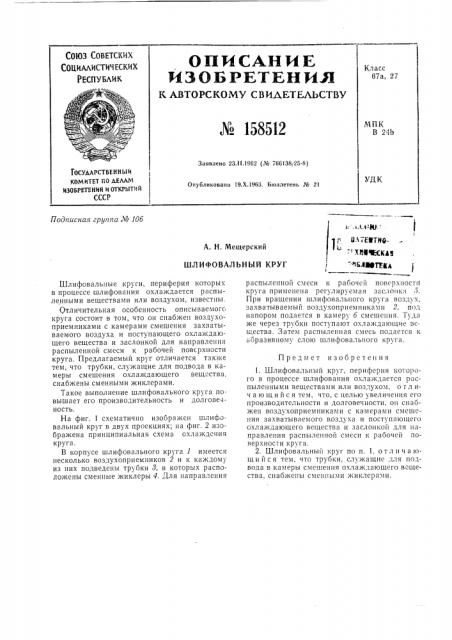

СоЮз Советских

СОЦИАЛИСТИЧЕСКИХ

Геспу Бли к

ОПИС ниЕ ЗОБРЕТКн Ия

К АВТОРСКОМУ С ВИДЕТЕЛЬСТВУ

Л 158512

Класс

67а, 27

МПК

В 241з

Заявлено 23.11.1962 (¹ 766138I25-8) ГОСУДАРСТВЕИНЬ1 И

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 19.Х.1963. Бюллетень № 21

Подписная группа № 10б т Г ЦЛТЕМтна

= М%01И

1 "1 БЯ3фТ 1д

А. Н. Мещерский

ШЛИФОВАЛЪНЫЙ КРУГ

Шлифовальные круги, периферия которых в процессе шлифования охлаждается распыленными веществами или воздухом, известны.

Отличительная особенность описываемогс круга состоит в том, что он снабжен воздухоприемниками с камерами смешения захватываемого воздуха и поступающего охлаждающего вещества и заслонкой для направления распыленной смеси к рабочей поверхности круга. Предлагаемый круг отличается также тем, что трубки, служащие для подвода в камеры смешения охлаждающего вещества, снабжены сменными жиклерами.

Такое выполнение шлифовального круга повышает его производительность и долговечность.

На фиг. 1 схематично изооражен шлифовальный круг в двух проекциях; на фиг. 2 изображена принципиальная схема охлаждения круга.

В корпусе шлифовального круга 1 имеется несколько воздухопрнемников 2 и к каждому из них подведены трубки 8, в которых расположены сменные жиклеры 4. Для направления распыленной смеси к рабочей повсрхпостн круга применена регулируемая заслонка >.

При вращении шлифовального круга воздух, захватываемый воздухоприемпиками 2, под напором подается в камеру б смешения. Туда же через трубки поступают охлаждающие вещества. Затем распыленная смесь подается к абразивному c;IOIQ шлифовального кру га.

Предмет изобретения

1. Шлифовальный круг, периферия которого в процессе шлифования охлаждается распыленными веществами или воздухом, о тл ич а ю шийся тем, что, с целью увеличения его производительности и долговечности, он снабжен воздухоприемниками с камерами смешения захватываемого воздуха и поступающего охлаждающего вещества и заслопкои для направления распыленной смеси к рабочей поверхности круга.

2. Шлифовальный круг по п. 1, о т л и ч а ющ и и ся тем, что трубки, служащие для подвода в камеры смешения охлаждающего вещества, снабжены сменными жиклерами. № )58512
