Реферат



Изобретение относится к устройствам для удаления крепежных элементов типа гвоздей или шурупов и может быть использовано при производстве строительных и монтажных работ. Целью изобретения является расширение эксплуатационных возможностей за счет расширения диапазона типоразмеров удаляемых крепежных элементов. Виток 6 меньшего диаметра ленточной конической пружины 2 заводится под шляпку удаляемого крепежного элемента 4 при одновременном сжатии пружины 2. Устройство приводится во вращение, например от ручной дрели, и захватные губки с режущими зубьями 3 высверливают отверстие вокруг крепежного элемента 4, который удаляется затем через отверстие 7 втулки 1. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГВБЛИН . (19) (11) А1 (51) 5 В 25 С 11/02

О11ИОАНИЕ ИЗОБРЕТЕНИЯ

Н AВТОРСКОМУ СВЬЩЕТЕЛЬСТВУ

2 (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ КРЕПЕЖНЫХ ЭЛЕМЕНТОВ (57) Изобретение относится к устройствам для удаления крепежных элементов типа гвоздей или шурупов и может быть использовано при производстве строительных и монтажных работ. Целью

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4406955/25-28 (22) 07. 04. 88 (46) 15. 08. 90. Бюл. У 30 (75) В.С.Филатов (53) 621. 883 (088. 8) (56) Авторское свидетельство СССР

В 1306703, кл..В 25 С 1 1/02, 1985 . вЩОВЗЫ3

j д(дщ-НВИ%3@6 !

Б :.1БЛИОТЕНА

1585139 йзобретения является расширение эксЙлуатационных вазможностей за счет расширения диапазона типоразмеров ! удаляемых крепежных элементов. Виток меньшего диаметра ленточной кони5

1еской пружины 2 заводится под шляпку удаляемого крепежного элемента 4 при одновременном. сжатии пружины 2.

Изобретение относится к машино(-троению, а .именно к инструментам я удаления крепежных элементов ипа гвоздей или шурупов, использумых при производстве строительных монтажных работ.

Цель изобретения — расширение ксплуатационных возможностей за чет увеличения диапазона типоразмеров (длин, диаметров) удаляемых крепежных элементов путем их высвер 1ивания на всю глубину проникновения д материал.

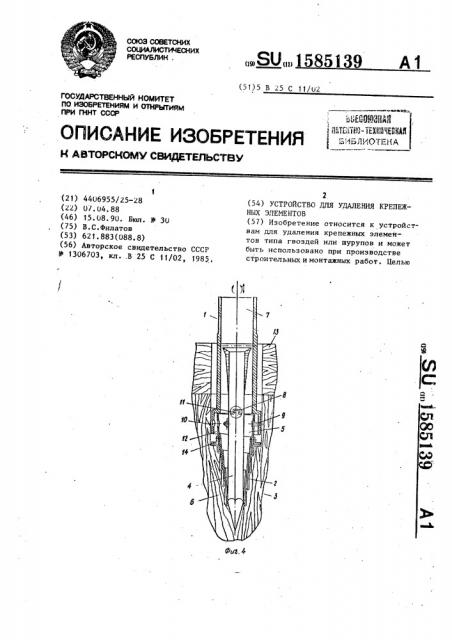

Иа фиг.1 изображено устройство ля удаления крепежных элементов, ЗО общий вид; на фиг.2 — устройство в1 работе, (при заведении его кони еской ленточной пружины под шляп1 у крепежного элемента); на фиг. 3— 1 о же начальное врезание витков конической ленточной пружины в иэделие, на фиг.4 — вариант устройства, используемого для удаления крепежных

Элементов больших длин.

Устройство для удаления крепежных

Элементов содержит втулку 1, зах1О ватные губки в виде конической ленточной пружины 2 с режущими зубьями 3 на ее кромке, обращенной к крепежному элементу 4. Зубья 3 конической ленточной rrp HbI.2 толщиной р равной толщине ленты, выполнены с разйодом их на угол Й относительно ooë конической ленточной пружины.

Коническая ленточная пружина 2 крепится к втулке 1 витком 5 большего

5О диаметра, Витки 5 большего диаметра и витки 6 меньшего диаметра соизме1>имы с диаметрами соответственно тела и шляпки удаляемого крепежного элемента 4. Втулка 1 выполнена со ступенчатым центральным отверстием 7 и пазами 8 и имеет закрепленные на. внутренней поверхности большей ступеУстройство приводится во вращение, например от ручной дрели, и захватные губки с режущими зубьями 3 высверливают отверстие вокруг крепежного элемента 4, который удаляется затем через отверстие 7 втулки 1.

1 з.п.ф-лы, 4 ил. ни ограничительные радиальные пальцы

9. Ленточная коническая пружина 2 имеет радиальные отверстчя 10 в витке .5 большего диаметра, в которых располагаются orраничительные радиальные пальцы 9, и выступы 11 на ее торце, размещенные в пазах 8 втулки 1.

Ленточная коническая пружина 2 установлена в ступени 12 большего диаметра центрального отверстия 7 с радиальным зазором. Крепежный элемент 4 размещен в изделии 13. В варианте устрой:тва по фиг.4 оно дополнительно снабжено равномерно расположенными на наружной поверхности витка

5 большего диаметра пружины 2 секторамп 14 с режущими кромками на торцах.

Устройство для удаления крепежных элементов работает следующим образом.

Втулка 1 закрепляется в патрон, например, дрели (не показана), коническая ленточная пружина 2 устанавливается на край шляпки удалаемого крепежного элемента 4 с упором в изделие 13, при котором производится осевое сжатие конической ленточной пружины 2 с одновременным увеличением ее внутреннего диаметра деформацией витка 5 большего диаметра в большей ступени 12 центрального отверстия

7 на ограничительных радиальных пальцах 9 заведением витка б меньше"o диаметра конической ленточной пружины 2 под шляпку удаляемого крепежного элемента 4. Первоначально сжа-. тые в осевом направлении витки конической пружины 2 с зубьями 3 при включении дрели„ вращаясь, врезаются в изделие 13 и охватывает тело удаляемого крепежного элемента 4 высверливая вокруг него отверстие.

Высверленный крепежный элемент 4 удаляется из устройства через сту5 158 пенчатое центральное отверстие в" втулке 1. При высверливании крепежных элементов., длина которых больше осевого размера конической ленточной пружины 2, сектора 14 с режущими кромками высверливают в изделии 13

: отверстие, диаметр которого больше диаметра втулки 1. В остальном работа устройства происходит так же, как описано, Формула изобретения

1. Устройство для удаления крепежных элементов, содержащее втулку и захватные губки ленточной конической пружины режущими зубьями на ее кромке, обращенной к крепежному элементу и закрепленной во втулке витком большего диаметра, о т л и— ч а ю щ е е с я тем, что, с целью ! расширения эксплуатационных возмож5139 ностей, втулка выполнена со ступенчатым центральным отверстием для удаления крепежного элемента и пазами, имеет закрепленные на внутренней поверхности большей ступени радиальные пальцы, а ленточная коническая пружина имеет радиальные отверстия в вит» ке большего диаметра для размещения пальцев и выступы для размещения в пазах втулки, при этом диаметр большеи ступени центрального отверстия больше наружного диаметра витка большего диаметра ленточной конической пружины.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что оно снабжено равномерно расположенными на наружной поверхности витка большего диаметра

21) секторами с режущими кромками на торцах, а диаметр описанной вокруг секторов окружности больше наружного диаметра втулки.
