Реферат



Изобретение относится к производству строительных материалов, а именно к кассетным установкам для изготовления изделий сборного бетона и железобетона. Изобретение позволяет повысить производительность за счет механизации процесса запирания и отпирания пакета. Благодаря тому, что механизм сплачивания снабжен клиньями 15, штанги 12 выполнены электропроводными, электроизолированы от кассетной установки и подсоединены к источнику тока 18, при этом клинья 15 установлены между упорами и кронштейнами 10 для устранения зазоров при сплачивании пакета 7. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1585168 А 1 (51)5 В 28 В 7/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMY СВИДЕТЕЛЬСТВУ

@vz. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4368671/23-33 (22) 25.01.88 (46) 15.08.90. Бюл. № 30 (71) Днепропетровский государственный университет им. 300-летия воссоединения

Украины с Россией (72) А. А. Иванов, С. В. Егоров и Т. А. Пилипенко (53) 69.057.5 (088.8) (56) Авторское свидетельство СССР № 1033326, кл. В 28 В 7/24, 1983. (54) КАССЕТНАЯ УСТАНОВКА (57) Изобретение относится к производству строительных материалов, а именно к кассетным установкам для изготовления изделий сборного бетона и железобетона. Изобретение позволяет повысить производительность за счет механизации процесса запирания и отпирания пакета. Благодаря тому, что механизм сплачивания снабжен клиньями 15, штанги 12 выполнены электропроводными, электроизолированы от кассетной установки и подсоединены к источнику тока 18, при этом клинья 15 установлены между упорами и кронштейнами 10 для устранения зазоров при сплачивании пакета 7. 5 ил.

1585168

Формула изобретения

Изобретение относится к производству строительных материалов, а именно к кассет ным установкам для изготовления изделий

:сборного бетона и железобетона.

Цель — повышение производительности за счет механизации процесса запирания и отпирания пакета.

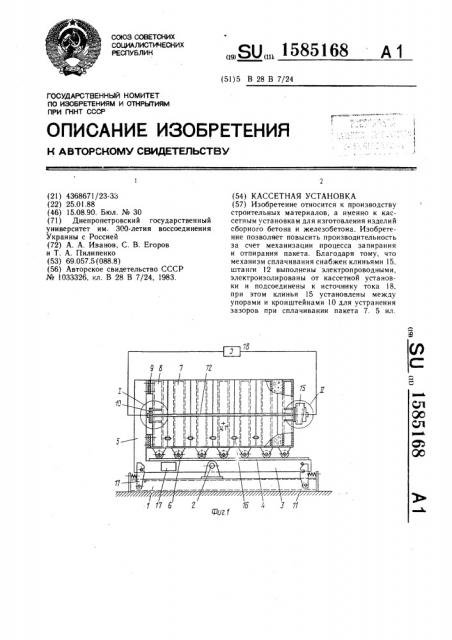

На фиг. 1 изображена установка, общий вид; на фиг. 2 — то же, в состоянии распа лубки; на фиг. 3 — узел I на фиг. 1; на фиг. 4 — узел Il на фиг. 1; на фиг. 5 — ограничитель перемещения разделительных стенок.

Кассетная установка содержит раму 1, на которой с помощью шарнира 2 установлено неравноплечее качающееся коромысло 3 с направляющими 4 и вертикальной стойкой 5. На направляющие 4 посредством катков 6 оперт пакет 7 разделительных сте нок, одна крайняя стенка 8 из которых по средством упругих элементов 9 связана с вертикальной стойкой 5. Кроме этого, крайние стенки имеют кронштейны 10. На раме закреплены фиксаторы крайних положений коромысла, выполненные в виде подпружиненных рычагов 11. Пакет разделительных стенок снабжен возбудителем колебаний (не показан) и механизмом сплачивания, штанги

12 которого выполнены из электропроводного материала, электроизолированы от кассетной установки посредством электроизоляционных прокладок 13 и имеют упоры 14.

:С открытой стороны между упором 14 и электроизоляционной прокладкой 13 установлены клинья 15 для устранения зазоров при сплачивании пакета. Разделительные стенки связаны между собой ограничителями перемещений 16. На коротком плече коромысла 3 закреплен противовес 17, масса и положение которого относительно шарнира 2 подобраны таким образом, что при пустом пакете центр тяжести системы «коромысло — противовес — пакет» смещен относительно шарнира 2 в сторону вертикальной стойки 5, а при заполненном — в противоположную сторону. Штанги 12 подсоединены к источнику тока 18.

Кассетная установка работает следующим образом.

В исходном состоянии пустые, подготовленные к заполнению разделительные стенки формовочных отсеков находятся в сомкнутом состоянии и поджаты клином 15, установленным между упором 14 и электроизоляционной прокладкой 13. Центр тяжести системы «коромысло — противовес — отсеки» смещен в сторону вертикальной стойки 5 относительно оси шарнира 2. При этом подпружиненный рычаг 11 у стойки 5 фиксирует данное положение коромысла 3. Источник тока 18 отключен. Происходит заполнение полостей разделительных стенок бетоном, при этом центр тяжести системы «коромысло — противовес — отсеки» смещается от оси шарнира 2 в сторону большего пле5

45 ча 3 и создает опрокидывающий момент, стремящийся провернуть коромысло 3. Однако последнее удерживается в исходном положении подпружиненным рыча гом 11 (фиг. 1). После виброформования и сушки подключается источник тока 18, подключенный к штангам 12, выполненным из теплоустойчивой стали. При этом происходит удлинение штанги 12, позволяющее высвободить клин 15, после чего источник тока 1-8 отключается.

Отжав рычаг 11 у стойки 5, коромысло проворчивается относительно оси шарнира 2, механизм сплачивания секций открывается.

Секции под действием собственного веса посредством катков 6 скатываются по наклонной плоскости направляющей 4 и раздвигаются одна относительно другой на величину h, допускаемую ограничителями перемещений 16 и достаточную для извлечения готовых изделий. При этом срабатывает подпружиненный рычаг 11 на большем плече коромысла 3 и фиксирует коромысло.

Готовые изделия свободно извлекаются из отсеков разделительных стенок. По мере извлечения изделий центр тяжести системы

«коромысло — противовес — отсеки» смещается в сторону меньшего плеча коромысла 3, переходя через ось шарнира 2, и создает обратный опрокидыва.ощий момент, стремящийся провернуть коромысло 3 так, чтобы меньшее плечо оказалось внизу, но подпружиненный упор 11 на большем плече препятствует этому.

После очистки и смазки разделительных стенок отжимается подпрухкиненный упор 11 и ilG, действием опрокидывающего момента корогкое пле::о коромысла 3 дпу скяется. разделительные степки по„- .!с - :стаиer;; собствен ного веса скатываются посредсз вом катка 6 по направляюmeY 4 вниз $0 K0HTBKT2 с упругими элементами 9 вертикальной стойки 5. Срабатывает подпружиненный рыча- ) 1 у стойки 5. Подключается источник тока 18 и между упором 14 штанги и изоляционной прокладкой 13 устанавливается клин 15. после чего источник тока отключается.

Штанги остывают и в результате уменьшения линейных размеров последних разделительные стенки плотно сжимаются, механизм сплачивания закрывается. Кассетная установка готова к повторному. циклу.

Кассетная установка, содержащая раму, установленный на раме пакет разделительных стенок, из которых крайние имеют кронштейны, вибровозбудители и механизм сплачивания в виде штанг с упорами, контактирующими с кронштейнами крайних стенок, отличающаяся тем, что, с целью повышения производительности за счет механизации процесса запирания и отпирания пакета, механизм сплачивания снабжен клиньями, 1585!68 штанги выполнены электропроводными, электроизолированы от кассетной установки и подсоединены к источнику тока, при этом клинья установлены между упорами и кронштейнами для устранения зазоров при сплачивании пакета.
